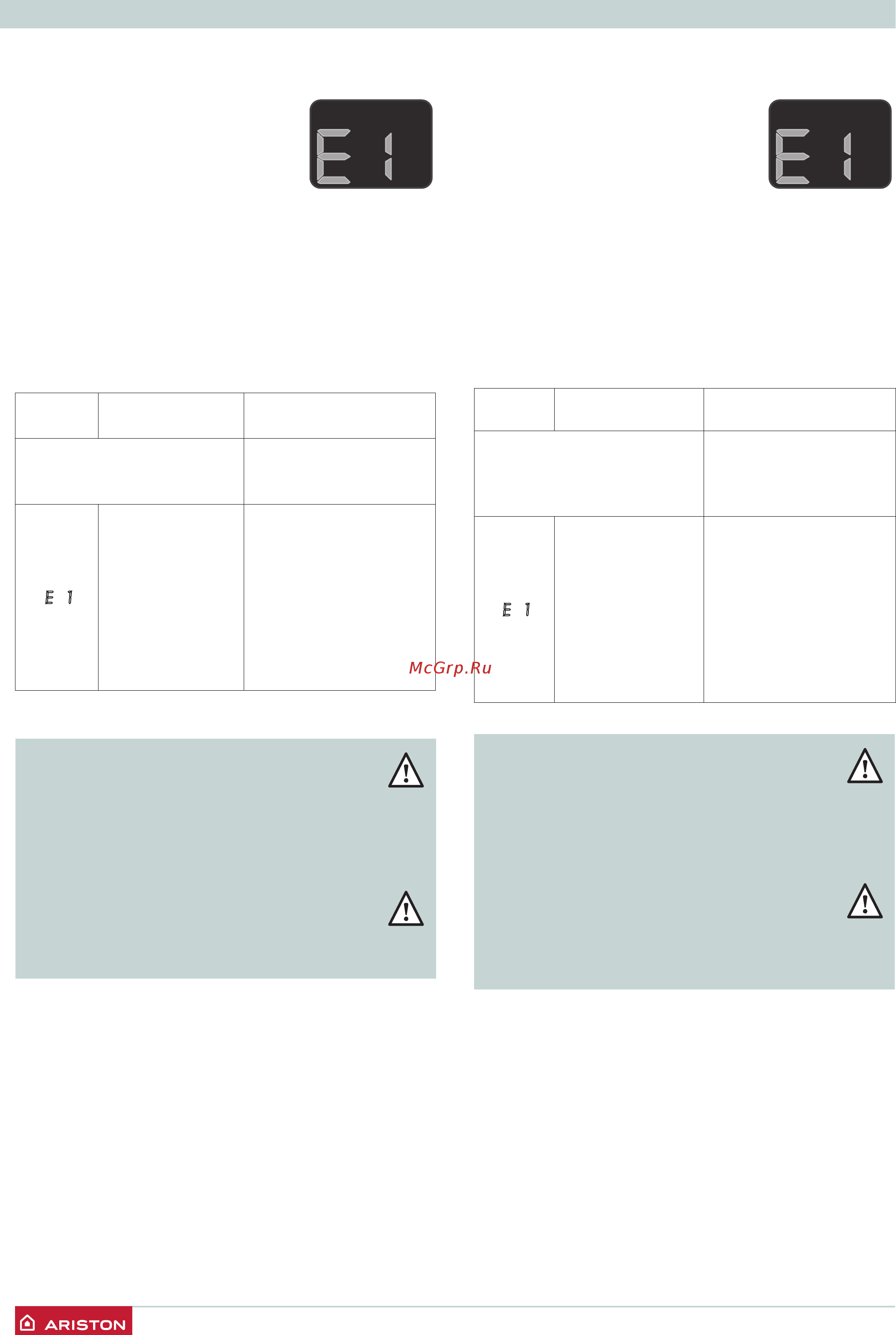

![Hotpoint-Ariston NEXT EVO SFT 11 NG EXP [10/44] Если кода ошибки нет в таблице следует закрыть газовый кран на трубе выключить электрический внешний переключатель и братиться в сервисный центр](/img/pdf.png)
Hotpoint-Ariston NEXT EVO SFT 11 NG EXP [10/44] Если кода ошибки нет в таблице следует закрыть газовый кран на трубе выключить электрический внешний переключатель и братиться в сервисный центр
![Hotpoint-Ariston NEXT EVO SFT 11 NG EXP [10/44] Если кода ошибки нет в таблице следует закрыть газовый кран на трубе выключить электрический внешний переключатель и братиться в сервисный центр](/views2/1250613/page10/bga.png)
10 /
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПОСІБНИК З ЕКСПЛУАТАЦІЇ
Устройства защиты водонагревателя
Для предотвращения работы неисправного прибора,
выполняются внутренние проверки
системой самодиагностики электронной
платы, которые блокируют работу
водонагревателя при неисправности.
В случае отключения, символ пламени
исчезнет с дисплея, который будет
указывать код ошибки - см. таблицу
ниже.
Для возобновления работы, выключите, а затем повторно
включите прибор.
Если сигнал ошибки сохраняется, выключите устройство,
закройте газовый кран, переведите внешний
электрический выключатель в положение OFF и
обратитесь в сервисный центр.
Умови блокування колонки
Пристрій захищений від збоїв за допомогою внутрішніх
перевірок, які виконує електронна
печатна плата, яка при необхідності
зупиняє роботу пристрою.
У випадку вимкнення індикатор
полум’я
зникає з дисплею, який показує код
помилки (таблиця знизу).
Щоб перезавантажити систему натисніть ON/OFF вимикач
пристрою.
Якщо сигнал помилки зберігається, вимкніть пристрій,
закрийте газовий кран, вимкніть пристрій (полложення
ВИМКНЕНО) та контактуйте з технічним спеціалістом.
Защита от замерзания
Если прибор установлен в помещении где возможно
замерзание, рекомендуется слить из него воду.
Продолжите двигаться как обозначено ниже:
- перевести внешний выключатель в положение OFF.
- закрыть г азовый кран на трубе перед прибором
- Закройте входной кран холодной воды
- Откройте кран ГВС и перед прибором дождитесь полного
слива воды.
Для заполнения прибора снова, откройте входной кран
холодной воды,вместе с краном ГВС до вытекания воды из него,
без присутствия воздуха.
Захист від замерзання
Якщо пристрій буде встановлений в місці, де труби можуть
замерзнути, рекомендується злити з них воду.
Діяти, як описано нижче:
- Вмикніть електричний вимикач у положення ВИМКНЕНО
- Закрийте газовий кран
- Перекрити вхід подачі холодної води
- Відкрити крани ГВП поки з пристрою і труб не буде
повністю злита уся вода.
Щоб знову залити воду в пристрій, відкрити вхід подачі
холодної води і крани ГВП, поки вода не почне рівномірно
текти з усіх кранів.
Таблица кодов неисправностей
код
ошибки
Описание
после нажатия кнопки ON/
OFF прибор не включается.
- Проверить
подключение к
электросети.
E 1
Отсутствие
пламени.
- Проверить газовый
кран.
- Нажмите кнопку ON/
OFF. прибор запускает
процедуру СБРОСА.
Отпустите кнопку,
как только код
неисправности
исчезнет.
Таблиця кодів несправностей
Код
помилки
Опис
Після включенняAfter ON
/ OFF кнопки, дисплей не
вмикається
- Перевірьте чи
підключен пристрій
до електричної
мережі.
E 1
Відсутність
полумя
- Перевірьте, чи відкрит
газовий кран
- Натисніть ON/
OFF кнопку.
Пристрій почне
перезавантажуватися.
Відпустіть кнопку
RESET
ЕСЛИ КОДА ОШИБКИ НЕТ В
ТАБЛИЦЕ, СЛЕДУЕТ ЗАКРЫТЬ
ГАЗОВЫЙ КРАН НА ТРУБЕ,
ВЫКЛЮЧИТЬ ЭЛЕКТРИЧЕСКИЙ ВНЕШНИЙ
ПЕРЕКЛЮЧАТЕЛЬ И БРАТИТЬСЯ В
СЕРВИСНЫЙ ЦЕНТР.
ЕСЛИ ОШИБКА НЕ УСТРАНЕНА, НЕ
ВКЛЮЧАЙТЕ ПРИБОР!
ЯКЩО КОД ПОМИЛКИ БУДЕ
ВІДСТНИМ У ТАБЛИЦІ, ЗАКРИТИ
ГАЗОВИЙ КРАН, ВИМКНУТИ
НАРУЖНИЙ АВТОМАТИЧНИЙ
ВИМИКАЧ ТА ВИКЛИКАТИ ТЕХНІЧНОГО
СПЕЦІАЛІСТА.
ПОКИ НЕСПРАВНІСТЬ НЕ БУДЕ
УСУНЕНА, НЕ ВМИКАЙТЕ ПРИСТРІЙ
ЗНОВУ.
