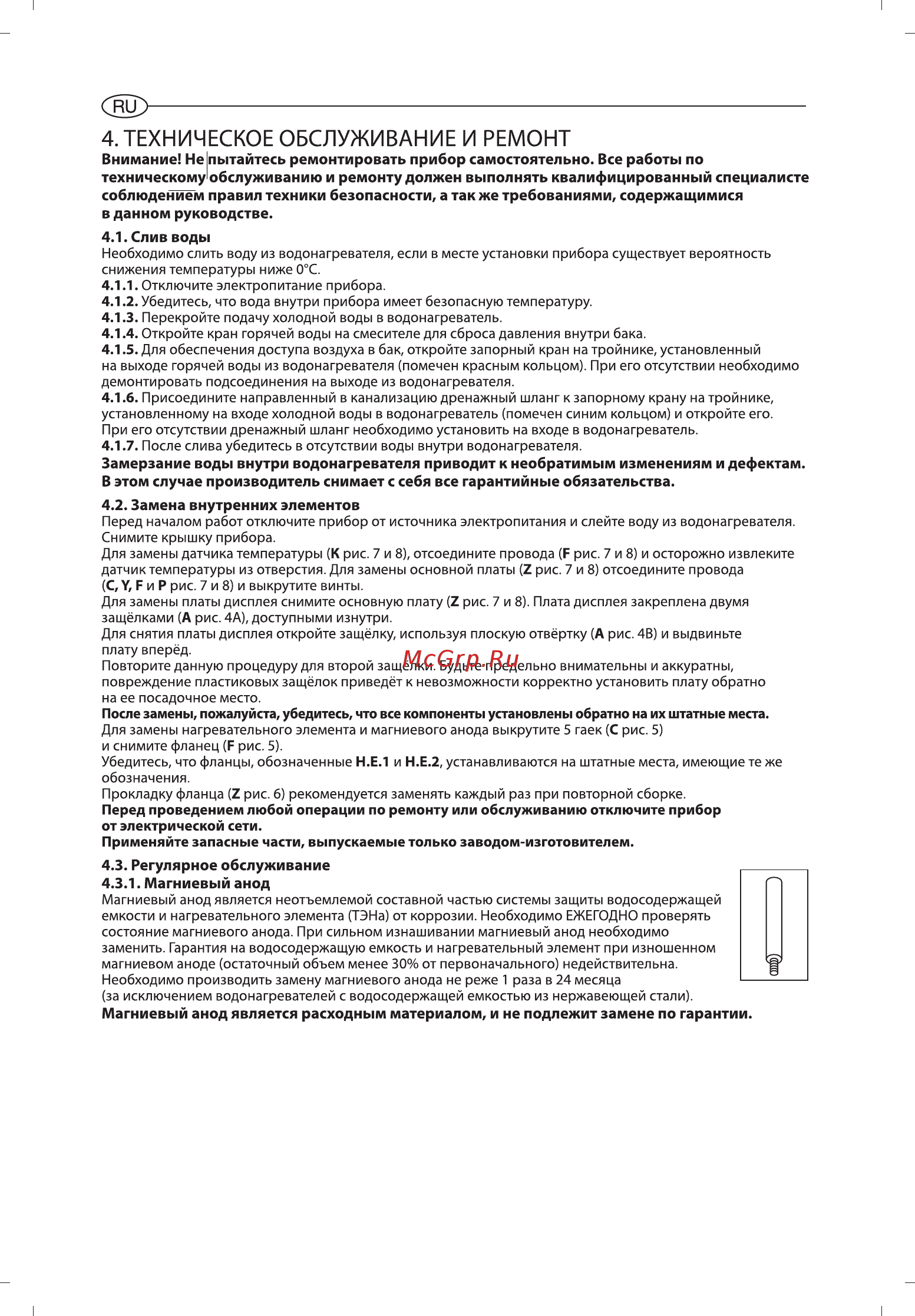

RÙ 4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ Внимание Не1пытайтесь ремонтировать прибор самостоятельно Все работы по техническому обслуживанию и ремонту должен выполнять квалифицированный специалисте соблюдением правил техники безопасности а так же требованиями содержащимися в данном руководстве 4 1 Слив воды Необходимо слить воду из водонагревателя если в месте установки прибора существует вероятность снижения температуры ниже 0 С 4 1 1 Отключите электропитание прибора 4 1 2 Убедитесь что вода внутри прибора имеет безопасную температуру 4 1 3 Перекройте подачу холодной воды в водонагреватель 4 1 4 Откройте кран горячей воды на смесителе для сброса давления внутри бака 4 1 5 Для обеспечения доступа воздуха в бак откройте запорный кран на тройнике установленный на выходе горячей воды из водонагревателя помечен красным кольцом При его отсутствии необходимо демонтировать подсоединения на выходе из водонагревателя 4 1 6 Присоедините направленный в канализацию дренажный шланг к запорному крану на тройнике установленному на входе холодной воды в водонагреватель помечен синим кольцом и откройте его При его отсутствии дренажный шланг необходимо установить на входе в водонагреватель 4 1 7 После слива убедитесь в отсутствии воды внутри водонагревателя Замерзание воды внутри водонагревателя приводит к необратимым изменениям и дефектам В этом случае производитель снимает с себя все гарантийные обязательства 4 2 Замена внутренних элементов Перед началом работ отключите прибор от источника электропитания и слейте воду из водонагревателя Снимите крышку прибора Для замены датчика температуры К рис 7 и 8 отсоедините провода F рис 7 и 8 и осторожно извлеките датчик температуры из отверстия Для замены основной платы Z рис 7 и 8 отсоедините провода С Y F и Р рис 7 и 8 и выкрутите винты Для замены платы дисплея снимите основную плату Z рис 7 и 8 Плата дисплея закреплена двумя защёлками А рис 4А доступными изнутри Для снятия платы дисплея откройте защёлку используя плоскую отвёртку А рис 4В и выдвиньте плату вперёд Повторите данную процедуру для второй защёлки Будьте предельно внимательны и аккуратны повреждение пластиковых защёлок приведёт к невозможности корректно установить плату обратно на ее посадочное место После замены пожалуйста убедитесь что все компоненты установлены обратно на их штатные места Для замены нагревательного элемента и магниевого анода выкрутите 5 гаек С рис 5 и снимите фланец F рис 5 Убедитесь что фланцы обозначенные Н Е 1 и Н Е 2 устанавливаются на штатные места имеющие те же обозначения Прокладку фланца Z рис 6 рекомендуется заменять каждый раз при повторной сборке Перед проведением любой операции по ремонту или обслуживанию отключите прибор от электрической сети Применяйте запасные части выпускаемые только заводом изготовителем 4 3 Регулярное обслуживание 4 3 1 Магниевый анод Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости и нагревательного элемента ТЭНа от коррозии Необходимо ЕЖЕГОДНО проверять состояние магниевого анода При сильном изнашивании магниевый анод необходимо заменить Гарантия на водосодержащую емкость и нагревательный элемент при изношенном магниевом аноде остаточный объем менее 30 от первоначального недействительна Необходимо производить замену магниевого анода не реже 1 раза в 24 месяца за исключением водонагревателей с водосодержащей емкостью из нержавеющей стали Магниевый анод является расходным материалом и не подлежит замене по гарантии 114
