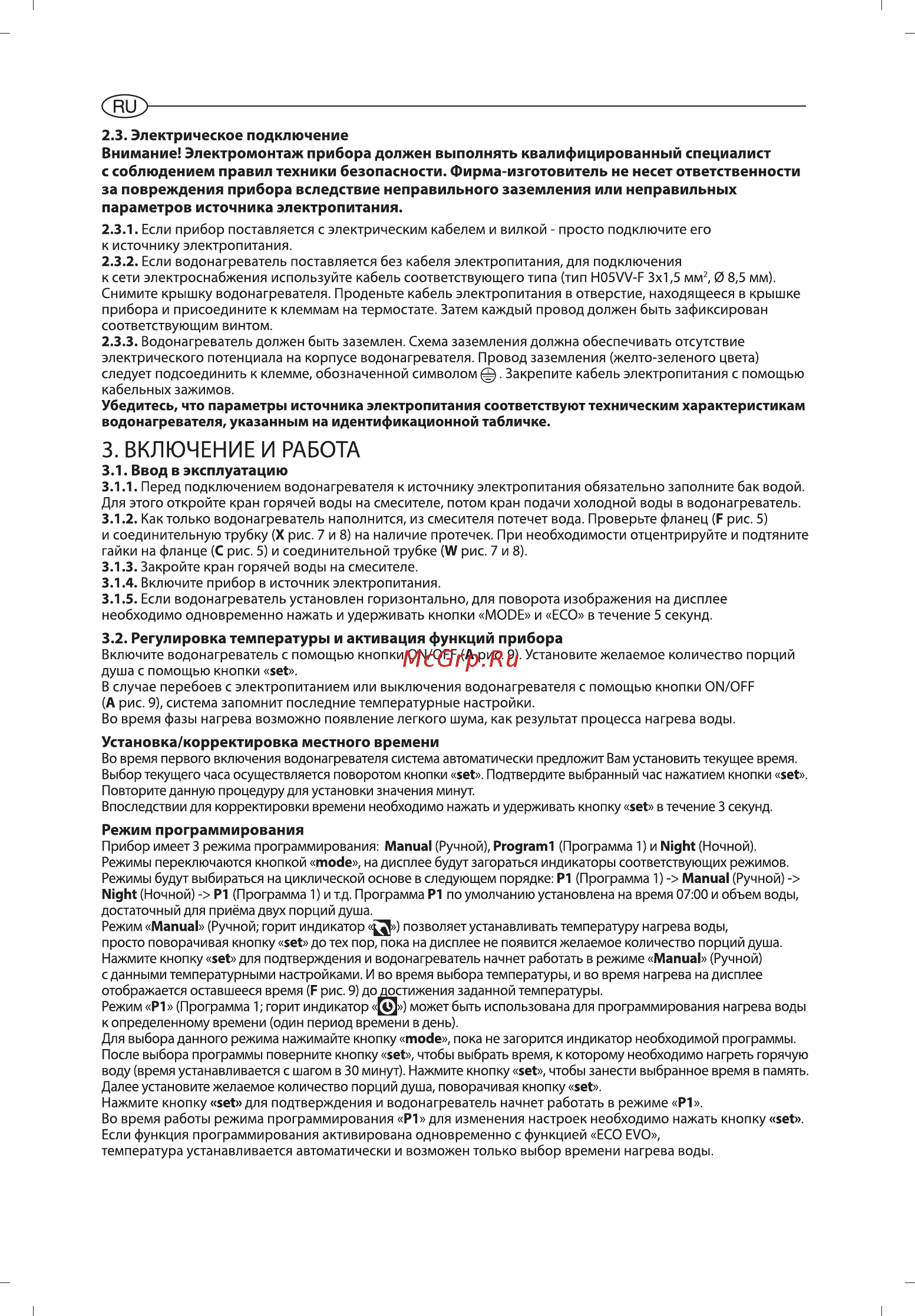

2 3 Электрическое подключение Внимание Электромонтаж прибора должен выполнять квалифицированный специалист с соблюдением правил техники безопасности Фирма изготовитель не несет ответственности за повреждения прибора вследствие неправильного заземления или неправильных параметров источника электропитания 2 3 1 Если прибор поставляется с электрическим кабелем и вилкой просто подключите его к источнику электропитания 2 3 2 Если водонагреватель поставляется без кабеля электропитания для подключения к сети электроснабжения используйте кабель соответствующего типа тип H05W F 3x1 5 мм 0 8 5 мм Снимите крышку водонагревателя Проденьте кабель электропитания в отверстие находящееся в крышке прибора и присоедините к клеммам на термостате Затем каждый провод должен быть зафиксирован соответствующим винтом 2 3 3 Водонагреватель должен быть заземлен Схема заземления должна обеспечивать отсутствие электрического потенциала на корпусе водонагревателя Провод заземления желто зеленого цвета следует подсоединить к клемме обозначенной символом ф Закрепите кабель электропитания с помощью кабельных зажимов Убедитесь что параметры источника электропитания соответствуют техническим характеристикам водонагревателя указанным на идентификационной табличке 3 ВКЛЮЧЕНИЕ И РАБОТА 3 1 Ввод в эксплуатацию 3 1 1 Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой Для этого откройте кран горячей воды на смесителе потом кран подачи холодной воды в водонагреватель 3 1 2 Как только водонагреватель наполнится из смесителя потечет вода Проверьте фланец F рис 5 и соединительную трубку X рис 7 и 8 на наличие протечек При необходимости отцентрируйте и подтяните гайки на фланце С рис 5 и соединительной трубке W рис 7 и 8 3 13 Закройте кран горячей воды на смесителе 3 1 4 Включите прибор в источник электропитания 3 1 5 Если водонагреватель установлен горизонтально для поворота изображения на дисплее необходимо одновременно нажать и удерживать кнопки MODE и ECO в течение 5 секунд 3 2 Регулировка температуры и активация функций прибора Включите водонагреватель с помощью кнопки ON OFF А рис 9 Установите желаемое количество порций душа с помощью кнопки set В случае перебоев с электропитанием или выключения водонагревателя с помощью кнопки ON OFF А рис 9 система запомнит последние температурные настройки Во время фазы нагрева возможно появление легкого шума как результат процесса нагрева воды Установка корректировка местного времени Во время первого включения водонагревателя система автоматически предложит Вам установить текущее время Выбор текущего часа осуществляется поворотом кнопки set Подтвердите выбранный час нажатием кнопки set Повторите данную процедуру для установки значения минут Впоследствии для корректировки времени необходимо нажать и удерживать кнопку set в течение 3 секунд Режим программирования Прибор имеет 3 режима программирования Manual Ручной Programi Программа 1 и Night Ночной Режимы переключаются кнопкой mode на дисплее будут загораться индикаторы соответствующих режимов Режимы будут выбираться на циклической основе в следующем порядке Р1 Программа 1 Manual Ручной Night Ночной Р1 Программа 1 и тд Программа Р1 по умолчанию установлена на время 07 00 и объем воды достаточный для приёма двух порций душа Режим Manual Ручной горит индикатор Д позволяет устанавливать температуру нагрева воды просто поворачивая кнопку set до тех пор пока на дисплее не появится желаемое количество порций душа Нажмите кнопку set для подтверждения и водонагреватель начнет работать в режиме Manual Ручной с данными температурными настройками И во время выбора температуры и во время нагрева на дисплее отображается оставшееся время F рис 9 до достижения заданной температуры Режим Р1 Программа 1 горит индикатор может быть использована для программирования нагрева воды к определенному времени один период времени в день Для выбора данного режима нажимайте кнопку mode пока не загорится индикатор необходимой программы После выбора программы поверните кнопку set чтобы выбрать время к которому необходимо нагреть горячую воду время устанавливается с шагом в 30 минут Нажмите кнопку set чтобы занести выбранное время в память Далее установите желаемое количество порций душа поворачивая кнопку set Нажмите кнопку set для подтверждения и водонагреватель начнет работать в режиме Р1 Во время работы режима программирования Р1 для изменения настроек необходимо нажать кнопку set Если функция программирования активирована одновременно с функцией ECO EVO температура устанавливается автоматически и возможен только выбор времени нагрева воды 110
