Общие указания
Режим отвода воздуха
: Опасно для жизни!
Отработанные газы, снова попавшие в комнату, могут стать
причиной отравления. Запрещается подключать вытяжку к
действующей дымовой трубе или к каналу, через который
осуществляется вентиляция помещений с установленными
приборами, использующими открытый огонь. При подключении
вытяжки к неиспользуемой дымовой трубу необходимо
получить разрешение у лиц, ответственных за ее эксплуатацию
и
очистку.
Если вытяжной воздух отводится через наружную стену, в
кладке следует использовать телескопический блок.
Труба для отвода воздуха
Указание: Производитель прибора не даёт гарантии в случае
рекламаций, касающихся участков трубопровода.
■ Оптимальная мощность прибора достигается за счёт
короткой прямой отводной трубы, имеющей по возможности
большой диаметр.
■ При наличии длинных шероховатых отводных труб, большого
количества колен или труб с диаметром менее 150 мм
оптимальная мощность вытяжки не достигается и шум
вентилятора становится громче.
■ Трубы или шланги для прокладки трубы для отвода воздуха
должны быть выполнены из невоспламеняющегося
материала.
Круглые трубы
Рекомендуется внутренний диаметр 150 мм, как минимум
120 мм.
Плоские каналы
Внутреннее поперечное сечение должно соответствовать
диаметру круглых труб.
Ø 150 мм ок. 177 см
2
Ø 120 мм ок. 113 см
2
■ Плоские каналы не должны иметь резких изгибов.
■ При несоответствии диаметров труб используйте
герметизирующую ленту.
Проверка стены
■ Стена должна быть ровной, вертикальной и обладать
достаточной прочностью.
■ Глубина высверленных отверстий должна соответствовать
длине винтов. Дюбели должны обеспечивать надежную
фиксацию.
■ Входящие в комплект поставки винты и дюбели рассчитаны
на массивную кирпичную кладку. Для стен другой
конструкции (напр., из гипсокартона, пористого бетона,
кирпича из поротона) необходимо использовать
соответственно другие, подходящие средства крепления.
■ Макс. вес вытяжки – 40 кг.
Электрическое подключение
: Опасность удара током!
Некоторые детали внутри прибора имеют острые кромки, что
может повредить соединительный провод. Проследите, чтобы
соединительный провод не зажимался и не перегибался.
Необходимые для электроподключения характеристики Вы
найдете на типовой табличке внутри бытового прибора, сняв
металлический жироулавливающий фильтр.
Длина соединительного кабеля: ок. 1,30 м
Этот бытовой прибор отвечает требованиям Правил
ЕС
по подавлению радиопомех.
: Опасность удара током!
Следует обеспечить возможность отключения прибора от
электросети в любой момент. Прибор можно подключать к сети
только через правильно установленную розетку с
заземляющим контактом. Если после установки прибора
невозможно будет добраться до вилки или если требуется
стационарное подключение, необходимо предусмотреть
специальный выключатель для размыкания всех полюсов с
расстоянием между
разомкнутыми контактами не менее 3 мм.
Стационарное подключение должно производиться только
электриком.
Установка
Подготовка к установке
Внимание!
Убедитесь в том, что в области отверстий нет электропроводки,
газовых или водопроводных труб.

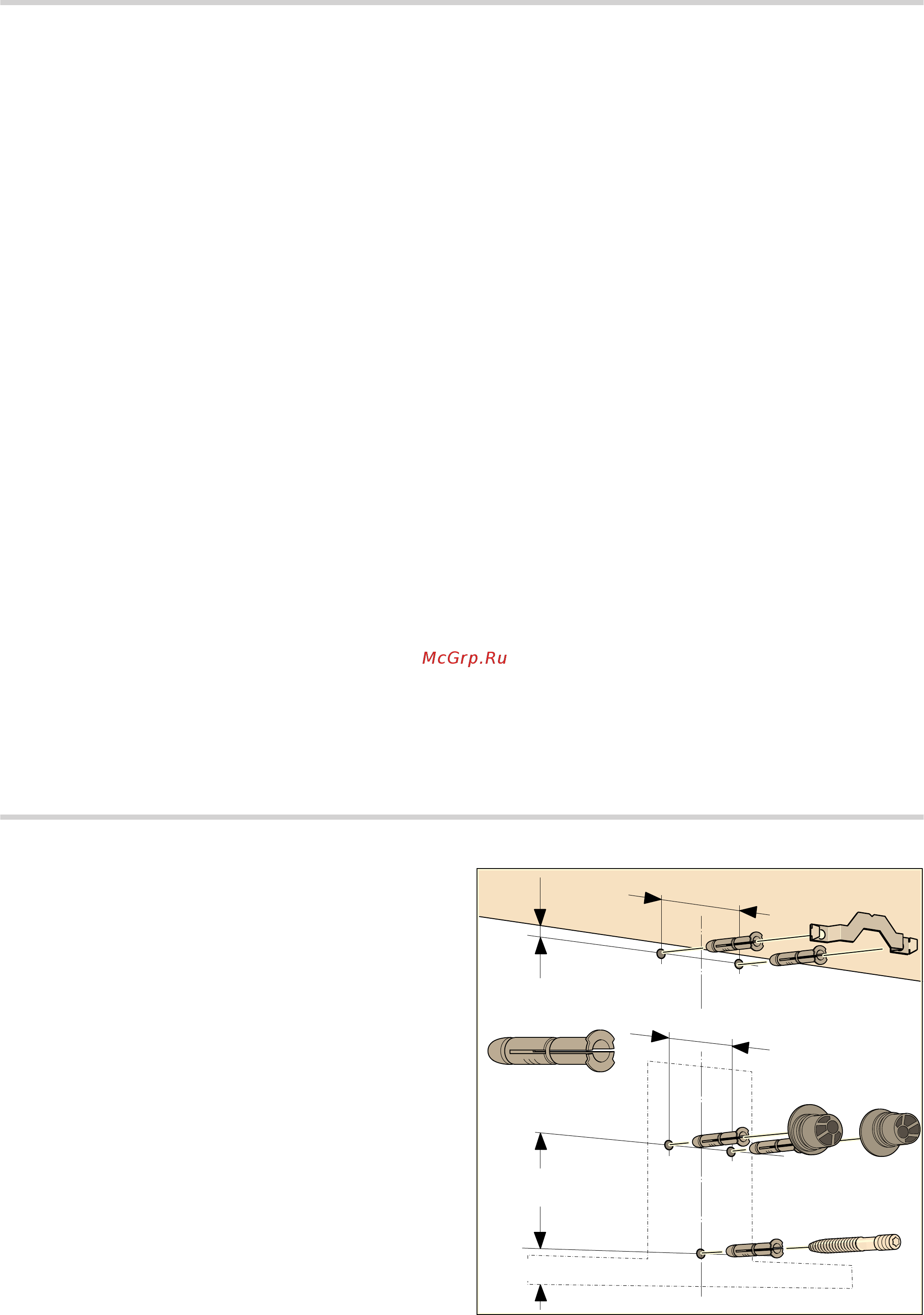

1. Начертите вертикальную осевую линию на стене от верхней
панели до нижней кромки вытяжки.
2. Обозначьте положения винтов и контур области установки.
3. Просверлите 5 отверстий (Ø 8 мм, глубина 80 мм) для
крепления и вставьте дюбели заподлицо со стенкой.
[
PP
PP
PP
PP
PP
