Installazione
Avvertenza! Fare riferimento ai capitoli
sulla sicurezza.
Avvertenza! Le seguenti istruzioni
d'installazione, manutenzione e ventilazione
devono essere eseguite da personale
qualificato conformemente alle disposizioni
vigenti (UNI-CIG 7129 - 7131). Accertarsi che
la cucina sia adeguatamente ventilata: tenere
aperti i fori di ventilazione naturali (almeno 100
cm²) o installare una cappa meccanica.
Collegamento gas
Scegliere dei collegamenti fissi o usare un tubo
flessibile in acciaio inossidabile conforme alle
disposizioni vigenti. Se si utilizzano tubi in me-
tallo flessibili, fare attenzione che non entrino in
contatto con parti mobili o non siano schiaccia-
ti. Ulteriore attenzione è richiesta qualora al pia-
no di cottura fosse abbinato il forno.
Importante Accertarsi che la pressione del
gas di alimentazione dell'apparecchiatura sia
conforme ai valori consigliati.
Se la pressione fornita non ha il valore specifi-
cato, è necessario montare un adeguato rego-
latore di pressione in conformità allo standard
UNI EN 88. Per il gas liquido (GPL), l'utilizzo di
un regolatore di pressione è consentito solo in
conformità allo standard UNI EN 12864. Il col-
legamento regolabile è fissato alla rampa per
mezzo di un dado filettato G 1/2". Avvitare le
parti senza forzare, regolare il raccordo nella di-
rezione voluta e serrare il tutto.

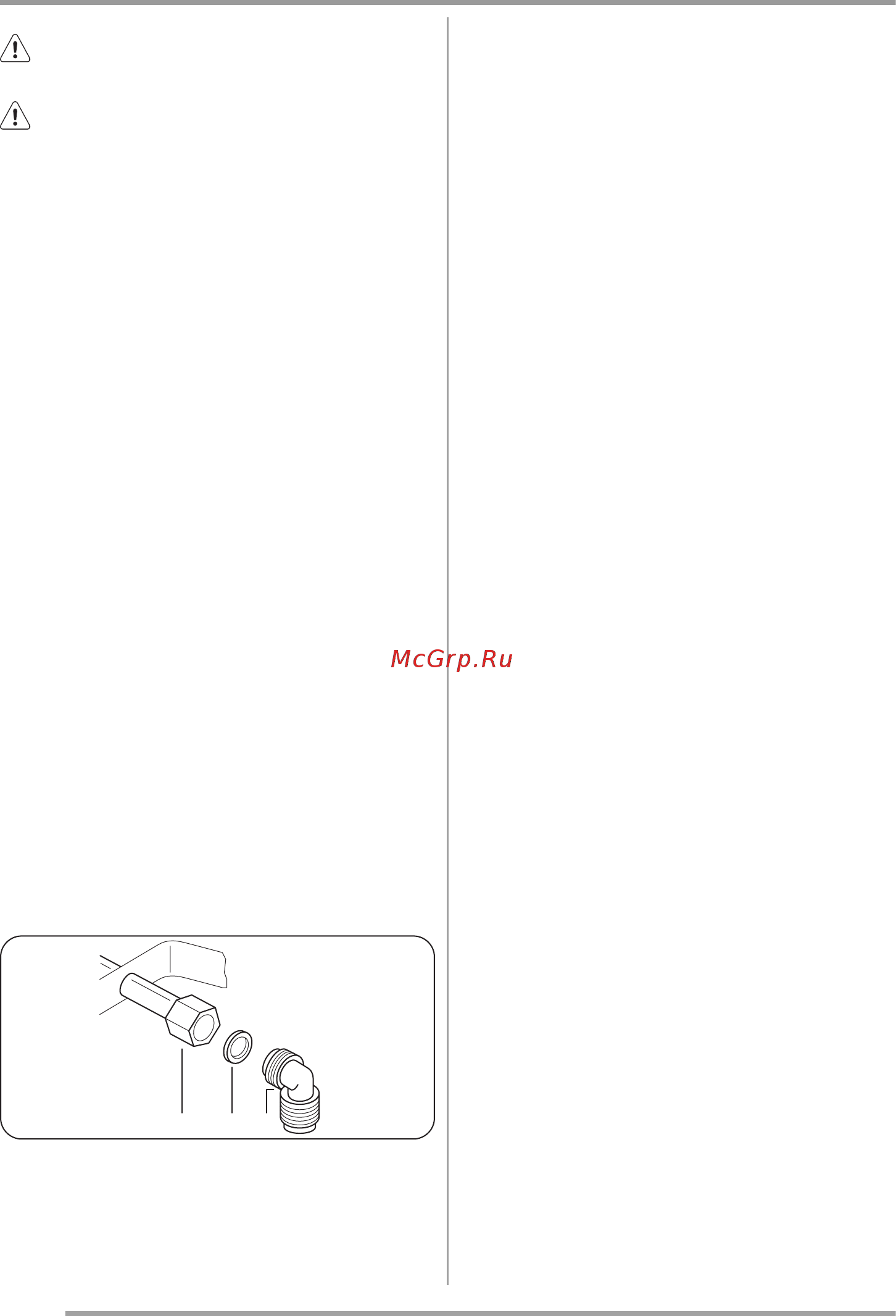

ABC
A) Estremità dell'albero con dado
B) Rondella
C) Gomito (se necessario)
Collegamento rigido:
Eseguire il collegamento mediante tubi in me-
tallo rigidi (rame con finecorsa meccanico)
(UNI-CIG 7129).
Collegamento flessibile:
Utilizzare un tubo flessibile in acciaio inox (UNI-
CIG 9891) con una lunghezza massima di 2 m.
Importante Al termine dell'installazione,
verificare la tenuta di ciascun raccordo dei tubi.
Usare una soluzione saponata, non una
fiamma!
Sostituzione degli iniettori
1. Rimuovere i supporti pentole.
2. Rimuovere gli spartifiamma e le corone dei
bruciatori.
3. Con una chiave a bussola N. 7, togliere gli
iniettori e sostituirli con quelli richiesti per il
tipo di gas utilizzato (vedere la tabella della
sezione "Dati tecnici").
4. Rimontare i componenti, seguendo la stes-
sa procedura in senso inverso.
5. Sostituire la targhetta di identificazione
(posizionata vicino al tubo di alimentazione
del gas) con quella corrispondente al nuo-
vo tipo di gas. Questa targhetta è presente
nell’imballo fornito con l’apparecchiatura.
Se la pressione del gas di alimentazione è va-
riabile o differente da quella prevista, montare
un adattatore di pressione adeguato nel tubo di
alimentazione del gas.
Regolazione del livello minimo
Per regolare il livello minimo dei bruciatori:
1. Accendere il bruciatore.
2. Ruotare la manopola al minimo della fiam-
ma.
3. Togliere la manopola.
4. Regolare la vite di by-pass con un caccia-
vite sottile.
10
www.zanussi.com
