16

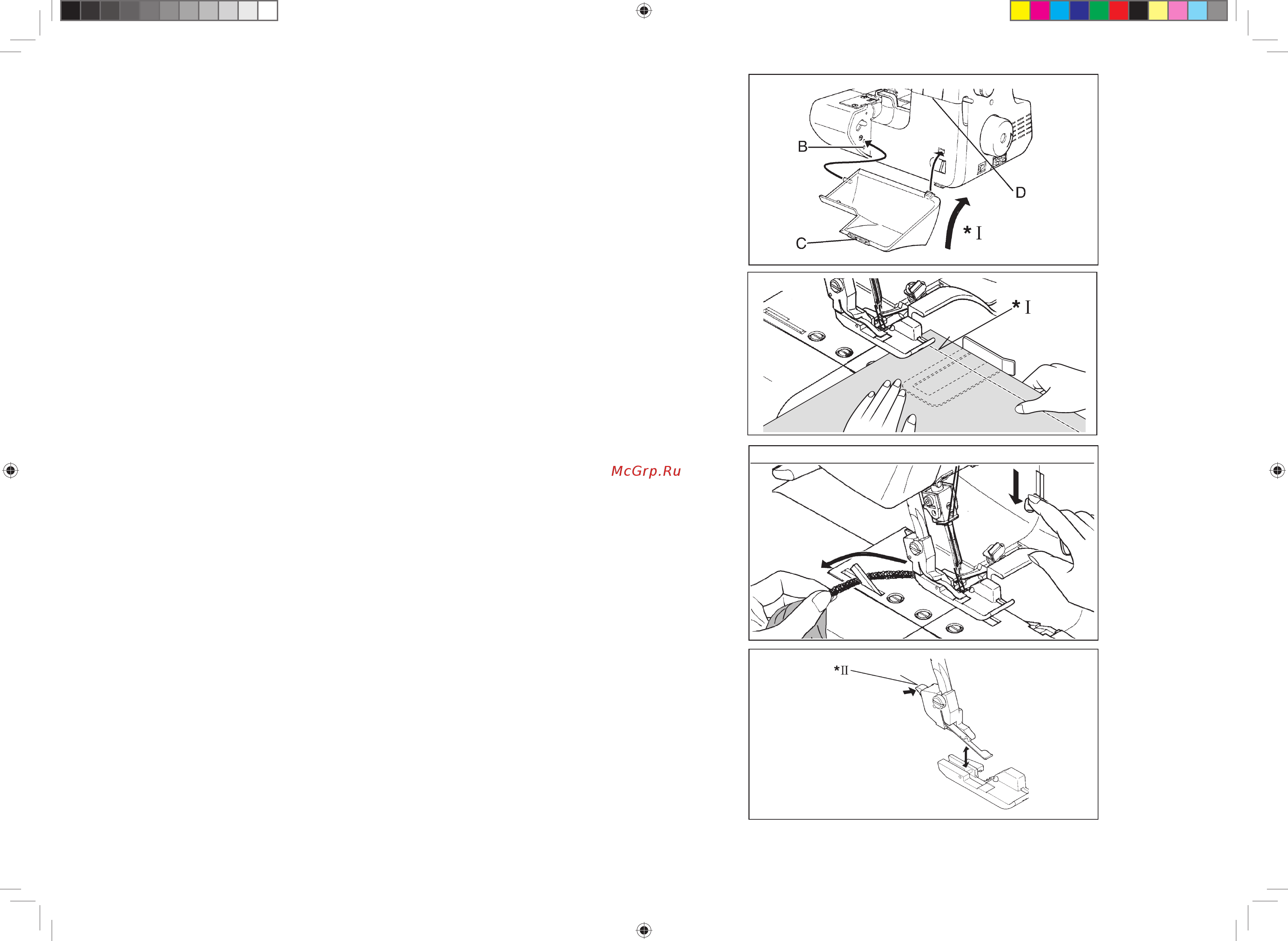

ЗАМЕНА ЛАПКИ
Вращая маховик на себя, поднимите иглу в крайнее верхнее положение. Поднимите рычаг
подъема лапки.
1. Нажмите на рычаг стойки лапки.
2. Установите нужную лапку на игольную пластину, совмещая отверстия для иглы на
лапке и пластине.
3. Опустите рычаг подъема лапки и нажмите на рычаг стойки лапки - и лапка защелкнется
на лапкодержателе.
Рисунок
*II : РЫЧАГ СТОЙКИ ЛАПКИ
ЛОТОК ДЛЯ СБОРА ОБРЕЗИ
Установив лоток, как показано на рисунке, Вы сможете собирать в него все обрезки тканей
и нитей.
После окончания работы на машине поднимите лоток вверх, как показано на рисунке:
выступ С войдет в отверстие D, а расположенный слева штырь войдет в отверстие В.
Независимо от положения, если Вы слегка подвинете лоток влево, то он лучше
зафиксируется и в процессе работы не соскочит с корпуса машины.
Рисунок *I : ПОДНЯТЬ
РЕГУЛЯТОР ШИРИНЫ ПОДРУБКИ
При использовании регулятора ширины подрубки ткань обрезается на том же самом
расстоянии, что и прокладывается строчка, без дополнительного отступа.
НИТЕОБРЕЗАТЕЛЬ
Нитеобрезатель расположен на игольной пластине. Нить в конце строчки легко отрезать,
подведя ее под нитеобрезатель и опустив вниз рычаг нитеобрезателя (см. рис.).
*I : Линия обреза
