De luxe 506040.00ГЭ Белый [10/28] Страница 10
![De luxe 506040.00ГЭ Белый [10/28] Страница 10](/views2/1450848/page10/bga.png)
Устройство контроля пламени (УКП) горелок плоскости готовки (в плитах
моделей 506040.10гэ, 506040.11гэ) прекращает подачу газа на горелки в
случае погасания пламени.
Духовка имеет четыре пары направляющих пазов, предназначенных для
установки на требуемом уровне противней и решетки.
Дверь духовки застеклена двумя прозрачными термостойкими стёклами,
которые позволяют визуально контролировать процесс приготовления пищи.
Крепление двери духовки к корпусу плиты выполнено с помощью
специальных петель, позволяющих фиксировать её в трёх положениях:
закрыто, открыто, промежуточное.
УСТАНОВКА
Распакуйте плиту, снимите липкую ленту и все упаковочные материалы и
установите плиту на ровную поверхность.
Плиту следует устанавливать непосредственно на пол.
Запрещается устанавливать плиту на подставку.
Перед подключением проверить соответствуют ли условия подключения
(напряжение питания, вид и давление газа) настройке плиты. Параметры
настройки плиты приведены в маркировке шильдика, расположенного на задней
стенке плиты.
Плиту не следует присоединять к дымоходу.
Плита должна быть установлена в соответствии с указаниям “Руководства по
эксплуатации”.
Установку плиты, ее подключение к источникам электроэнергии и газа
должен производить только квалифицированный персонал специали-
зированных организаций, уполномоченных на право установки и обслуживания
газовых плит с обязательным заполнением «Талона на установку». Не
заполнение «Талона может являться причиной отказа в на установку»
гарантийном обслуживании.
Материалы, из которого изготовлены элементы кухонной мебели должны
быть термостойкими (100°C), в противном случае более низкая термостойкость
материалов может привести к их деформации и изменению цвета.

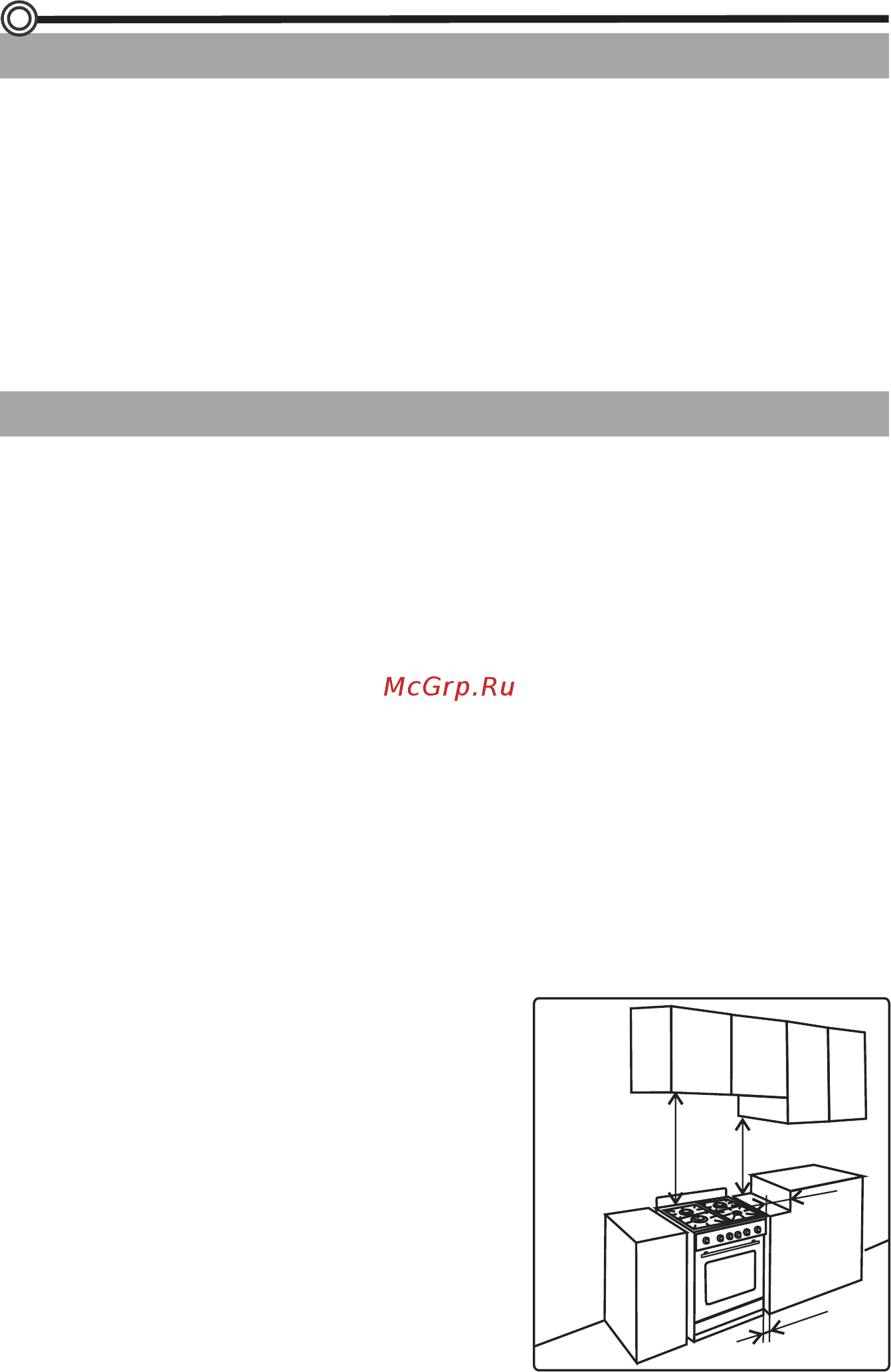

Если плита соприкасается с мебелью,
которая выше плоскости готовки, то необходи-
мо обеспечить зазор не менее 50 мм между
стенками плиты и мебелью.
Зазор между плитой и стенкой мебели
должен быть не менее 20 мм. Стенки мебели
должны быть из термостойкого материала.
Вытяжка должна быть установлена в соот-
ветствии с “Руководством по эксплуатации”
вытяжки и в любом случае на высоте не менее
650 мм от плиты.
500 мм
650 мм
5
0
м
м
20 мм
УСТРОЙСТВО ПЛИТЫ
10
