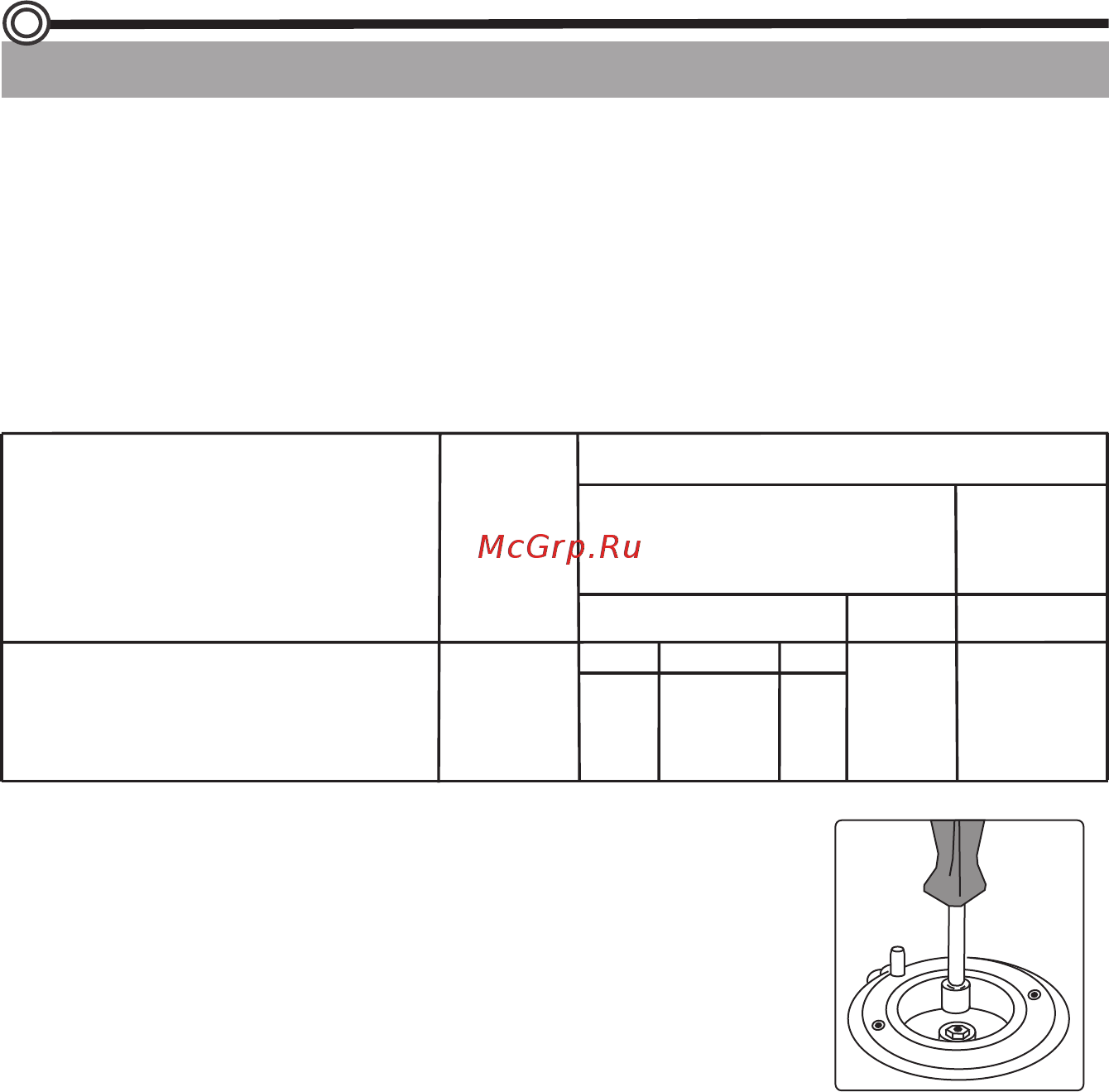

De luxe 506040.00ГЭ Белый [12/28] Страница 12
![De luxe 506040.00ГЭ Белый [12/28] Страница 12](/views2/1450848/page12/bgc.png)
Тип
горелки
Мощ-
ность
горелки,
кВт
Диаметр инжектора, мм
Горелки плоскости готовки:
- пониженной мощности (A);
- нормальной мощности (SR);
- повышенной мощности (R).
1,0
1,75
3,0
0,54
0,68
0,9
для природного
газа
для сжи-
женного
газа
0,72
0,98
1,17
0,85
1,1
1,45
2000Па
1300Па
2900Па
0,77
0,97
1,29
“S 2AE”
“D”
“S”
0,72
0,97
1,3
Внимание! Перевод плиты на другой тип газа или на другое давление газа
должен осуществляться только квалифицированным персоналом специализи-
рованных организаций, на право установки и обслуживания уполномоченных
газовых плит.
При переводе плит необходимо выполнить следующее:
- заменить инжекторы в соответствии с таблицей;
- выставить “малое пламя” на горелках плоскости готовки.
Замена инжекторов в горелках плоскости
готовки производится следующим образом:
- снять решетку плоскости готовки, крышку и
отделитель пламени горелки;
- торцевым ключом 7 мм вывернуть инжектор и
заменить его новым в соответствии с таблицей;
- собрать детали в обратном порядке.
Регулировка “малого пламени” горелок плоскости готовки производит-
ся в следующей последовательности:
- установить ручку крана соответствующей горелки в положение “малое
пламя”;
- снять ручку крана и вращать регулировочный винт, чтобы высота пламени
была порядка 4 мм. При этом пламя должно быть ровным и устойчивым;
Внимание! В случае использования сжиженного газа регулировочный винт
должен быть завинчен до упора.
- проверить, чтобы при быстром повороте ручки от максимального к
минимальному положению пламя не гасло.
ПЕРЕВОД НА ДРУГОЙ ТИП ГАЗА
12
