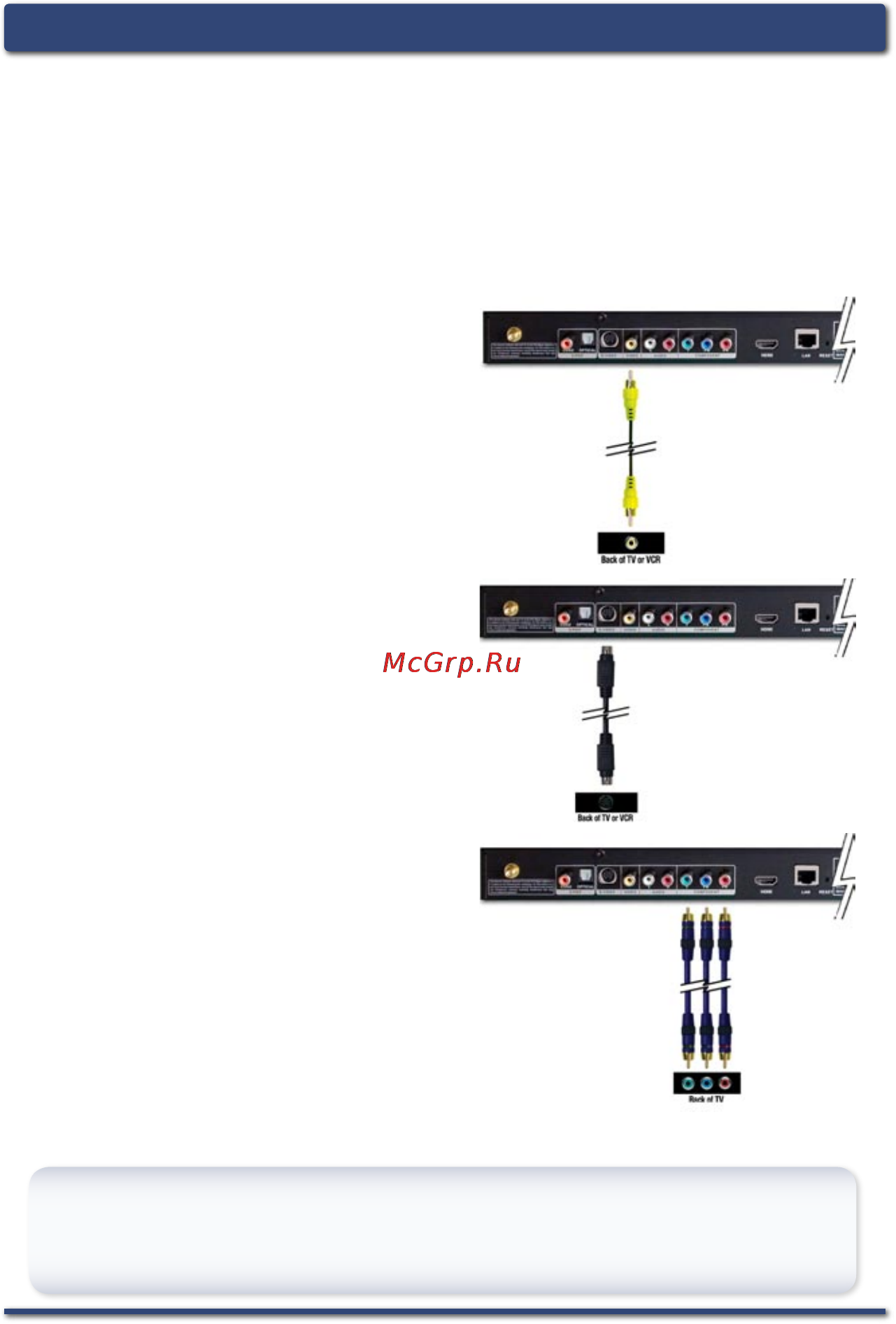

Выберите один из трех способов подключения видео к DSM-520:
Все аудио, видео и сетевые разъемы находятся на задней панели
DSM-520.
•
Композитный видео
разъем
Подключите желтый видеокабель
из комплекта поставки к разъему
VIDEO на DSM-520, а другой
конец - к входу телевизора.
• Разъем S-Video
Подключите кабель S-Video к
разъему S-VIDEO на DSM-520, а
другой конец – к разъему S-Video
на телевизоре.
• Компонентный видео
разъем
Подключите цветные кабели
к ком по нен тны м разъе мам
(COMPONENT) соответствующих
ц в е т о в н а D S M - 5 2 0 , а
противоположные их концы
к к о м п о не н тн ым в ы хо д а м
телевизора соответствующих
цветов.
Видео разъемы
Подключение DSM-520
Примечание: Такой кабель не
входит в комплект поставки.
Кнопка VIDEO OUT на пульте ДУ переключает вывод видеосигнала между
композитным/S-Video выходами, компонентным видео и HDMI выходами.
Если используются компонентные выходы, но они не выбраны, экран будет
окрашен в синий цвет.
Подключение DSM-520
