D-Link DSM-520 [13/28] Аудио разъемы

Аудио разъемы

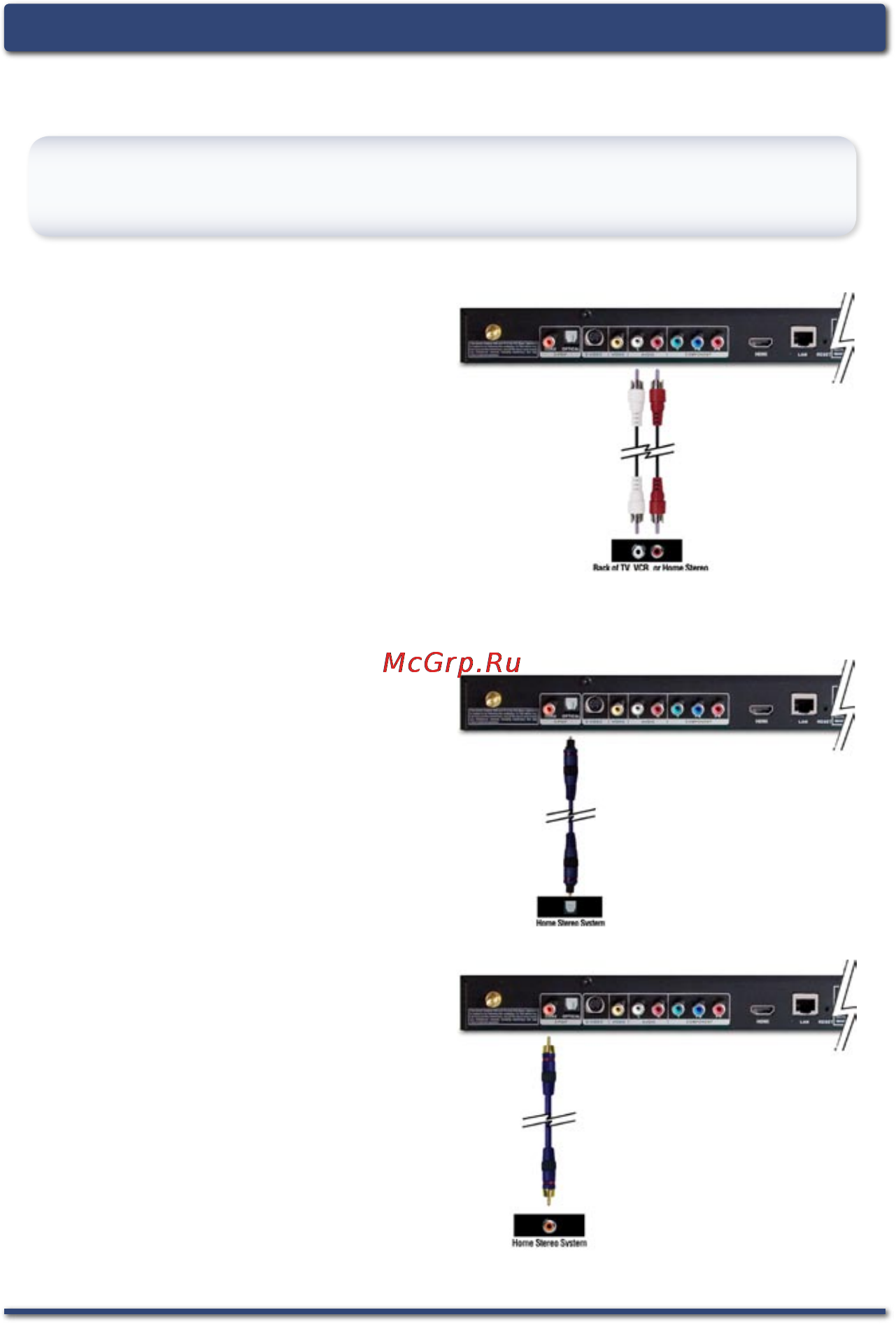

Выберите один из трех способов подключения аудио к DSM-520:

По умолчанию на DSM-520 установлен композитный аудио выход. Кнопка

AUDIO OUT на пульте ДУ переключает вывод звукового сигнала между

композитным и цифровым аудио выходами (оптический/коаксиальный).

• Оптический цифровой

аудио выход

П о д к л ю ч и т е о п т и ч е с к и й

цифр ов ой ауди о к абель к

разъему OPTICAL на DSM-520, а

противоположный конец кабеля

к аудио входу системы.

• Композитный аудио

выход

Подключите кабели из комплекта

поставки, штекеры которых

помечены красным и белым

цветом, к выходам AUDIO DSM-

520 соответствующих цветов.

Подключите противоположные

концы кабелей к соответствующим

аудио входам телевизора или

аудио/видеосистемы.

Примечание: Такой кабель не

входит в комплект поставки.

• Коаксиальный

цифровой аудио выход

Подключите коаксиальный

цифровой аудио к абель к

разъему COAX на DSM-520, а

противоположный конец кабеля

к входу аудио аудиосистемы.

Примечание: Такой кабель не

входит в комплект поставки.

Подключение DSM-520
