ВНИМАНИЕ!!!

Перед монтажом тщательно проверить расстояние между плитой и вытяжкой.

2. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ И ПРОВЕРКА

РАБОТЫ

После подключения к источнику питания (в соответствии с предыдущими указаниями) следует

проверить исправность работы освещения и двигателя.

3. УСТАНОВКА РЕЖИМА РАБОТЫ

3.1 УСТАНОВКА РЕЖИМА РАБОТЫ «ВЫТЯЖКА»

В этом режиме воздух выводится наружу по специальному воздуховоду, который приобретается

дополнительно. При этом режиме работы не следует использовать угольный фильтр. Вытяжка

должна быть подключена к отверстию, выводящему воздух наружу при помощи эластичного

трубопровода (Ø 120 мм ).

При монтаже вытяжки для этого режима следует действовать следующим образом:

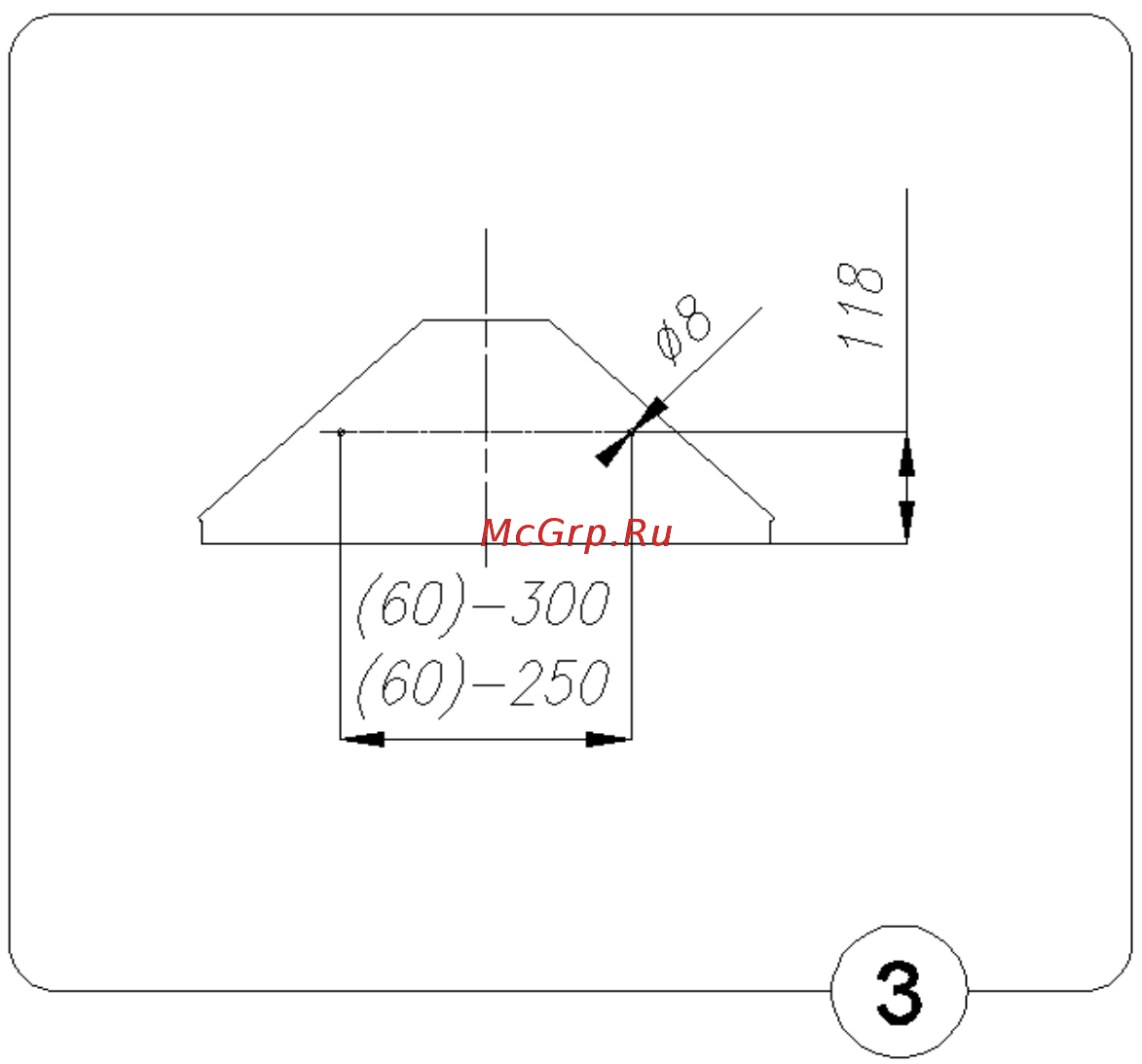

1. Закрепить вытяжку на стене (рис.3) при помощи шурупов. Чтобы упростить обозначение

отверстий корпуса на стене, можно воспользоваться изготовленным бумажным шаблоном.

2. Присоединить вытяжку к вентиляционному воздуховоду при помощи предварительно

приобретенной трубы вывода воздуха (размер Ø 120 мм ). Другой конец трубы соединить с

пластиковой муфтой. После монтажа вставить вилку вытяжки в источник питания.

3. Над вентиляционным воздуховодом установить направляющую воздуха, которую следует

соединить при помощи 2-х маленьких винтов с верхней трубой (возле выходных отверстий).

Если вентиляционное отверстие расположено за пределами обеих труб, направляющую, после

установки на распорный штырь, надо согнуть под углом 90

и прижать к стене для обеспечения

возможности выхода воздуха.

4. Закрепить нижнюю трубу в пластиковом рукаве корпуса вытяжки при помощи 2-х маленьких

винтов.
