Внимание: Воздух из вытяжки не должен выводиться в дымоход, служащий для выведения

продуктов сгорания устройств, сжигающих газ или иное топливо.

3.2 УСТАНОВКА РЕЖИМА РАБОТЫ ПОГЛОЩЕНИЯ ЗАПАХОВ

В этом режиме работы отфильтрованный воздух возвращается обратно в помещение через

двусторонние отверстия, расположенные в верхней трубе. Для работы в этом режиме нужно установить

угольный фильтр. При покупке фильтра следует сообщить точную модель вытяжки, указанную на

табличке, находящейся внутри корпуса вытяжки устройства.

При монтаже вытяжки для этого режима следует действовать следующим образом:

1. Закрепить корпус вытяжки на стене (рис.3) при помощи 2-х шурупов. Чтобы упростить

процедуру разметки, можно воспользоваться бумажным шаблоном.

2. В месте окончания верхней трубы (у выходных отверстий) прикрепить к стене на распорный

штырь направляющую воздуха, которая соединяется с верхней трубой при помощи 2-х

маленьких винтов.

3. Закрепить нижнюю часть трубы к пластиковому рукаву вытяжки при помощи двух винтов.

6. ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

1. БЕЗОПАСНОСТЬ

Следует безусловно соблюдать правила техники безопасности и монтажа, изложенные в

настоящей инструкции. Жировой фильтр и угольные фильтры должны очищаться, или

заменяться новыми, в соответствии с рекомендациями производителя, или чаще, если вытяжка

работает более 4 часов в день. При использовании газовой плиты нельзя оставлять открытый

огонь.

Нужно проверять, не выходит ли пламя за границы посуды, так как это приводит к ненужным

потерям энергии и опасной концентрации тепла.

Не следует использовать вытяжку в иных, чем те, для которых она предназначена, целях.

Если вытяжка не очищается согласно требованиям инструкции, возрастает риск пожара!

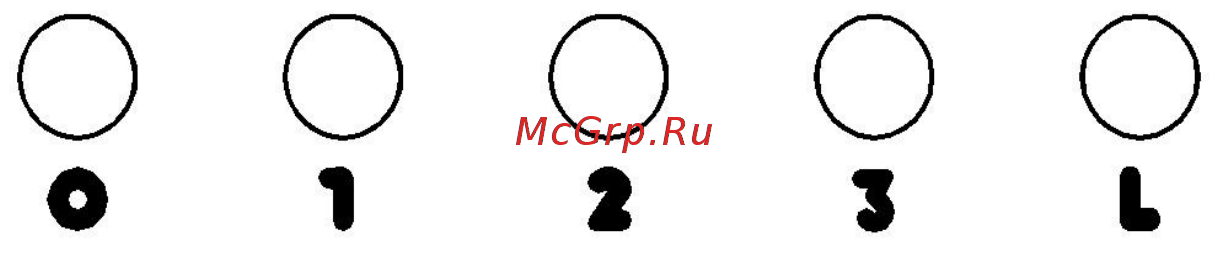

2. Пульт управления :

рис. 5

Действие вытяжного устройства контролируется агрегатным переключателем

рис. 5

- „1” – включение первой рабочей скорости устройства,

- „2” – вторая рабочая скорость двигателя,

- „3” – третья рабочая скорость двигателя,

- „0” – выключатель работы двигателя,

- „L” – включение / отключение oсвещения.
