Установка проектора 17
Выбор размера проецируемого
изображения
Размер проецируемого изображения зависит от расстояния между
объективом проектора и экраном, выбранного увеличения и формата
видеосигнала.

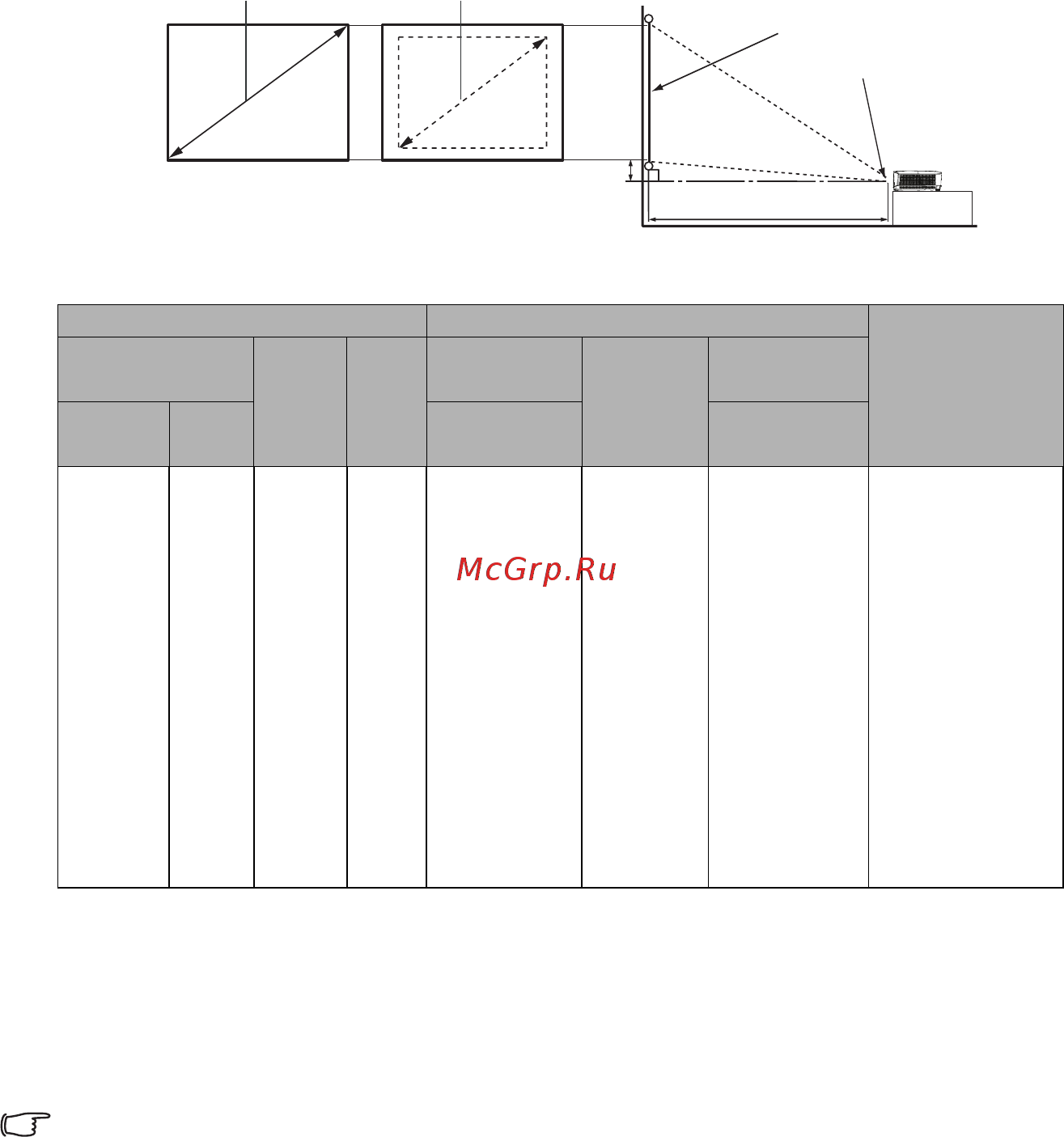

Размеры проецирования
Для расчета нужного положения центра объектива данного проектора см.
«Габаритные размеры» на стр. 68.
Формат экрана: 16:9 и формат проецируемого изображения: 16:9
Например, при использовании экрана с диагональю 120 дюймов среднее
расстояние проецирования составляет 4069 мм с вертикальным смещением в
105 мм.
Если измеренное расстояние проецирования составляет 5,0 м (5000 мм), то
ближайшим значением в столбце «Проекционное расстояние (мм)» будет
5100 мм. В этой строке указано, что потребуется экран с диагональю
150
дюймов (около 4,0 м).
Все измерения указаны приблизительно и зависят от фактических размеров.
В случае стационарной установки проектора компания BenQ рекомендует до
окончательной установки проектора физически измерить размер
проецируемого изображения и расстояние проектора после установки
проектора на место, чтобы внести поправку на оптические характеристики
проектора. Это позволит определить точное расположение проектора,
являющееся оптимальным для выбранного места
установки.
Размер экрана Проекционное расстояние (мм) Вертикальное
смещение
(мм)
Диагональ Ш
(мм)
В
(мм)
Мин.
расстояние
Среднее
значение
Макс.
расстояние
Дюймы мм (макс.
масштаб)
(мин.
масштаб)
30 762 664 374 881 977 1074 26
35 889 775 436 1037 1149 1262 31
40 1016 886 498 1192 1321 1450 35
50 1270 1107 623 1502 1664 1826 44
60 1524 1328 747 1813 2008 2202 52
80 2032 1771 996 2435 2695 2955 70
100 2540 2214 1245 3057 3382 3708 87
120 3048 2657 1494 3678 4069 4460 105
150 3810 3321 1868 4610 5100 5589 131
200 5080 4428 2491 6164 6817 7471 174
220 5588 4870 2740 6785 7504 8223 192
250 6350 5535 3113 7718 8535 9352 218
300 7620 6641 3736 9271 10253 11234 262
Проекционое
Центр объектива
Экран
Вертикальное
смещение
Диагональ
Ш
В
Диагональ
Ш
