Подключение20
Подключение источников видеосигнала
Проектор требуется подключать к источнику видеосигнала только одним из
описанных выше способов; тем не менее все способы подключения
обеспечивают различное качество видеосигнала. Наиболее вероятно, что
выбранный способ подключения будет зависеть от наличия соответствующих
разъемов как на проекторе, так и на источнике видеосигнала (см. ниже):
Подключение источника видеосигнала HDMI
На проекторе имеется входной разъем HDMI, к которому можно подключать
устройства-источники сигнала HDMI, такие как проигрыватель DVD, тюнер
цифрового телевидения или дисплей.
Мультимедийный интерфейс высокого разрешения (HDMI) поддерживает
передачу несжатых видеоданных между совместимыми устройствами,
например тюнерами цифрового телевидения, проигрывателями DVD и
дисплеями, по одному кабелю. Этот интерфейс обеспечивает наилучшее
цифровое качество просмотра и прослушивания.
Проверьте
устройство-источник видеосигнала на наличие неиспользуемых
выходных разъемов HDMI.
• При наличии свободного выхода можно переходить к следующему пункту.
• При отсутствии свободного выхода необходимо выбрать
альтернативный способ подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала HDMI:
1. Возьмите кабель HDMI и подключите один его конец к выходному разъему
HDMI на устройстве-источнике сигнала HDMI. Подсоедините другой конец
кабеля к гнезду входного сигнала HDMI на проекторе. После подключения
управление звуком может осуществляться через экранное меню. Подробнее
см. в разделе «Звук» на стр. 44.
2. Подключите другой конец кабеля HDMI к разъему HDMI 1 или
HDMI 2
проектора.
• Если выбранное видеоизображение не отображается после включения
проектора и выбора правильного источника видеосигнала, убедитесь в
том, что устройство-источник видеосигнала включено и работает
надлежащим образом. Кроме того, проверьте правильность подключения
кабелей видеосигнала.
• В том случае, если после подключения проектора к проигрывателю DVD
через вход HDMI проектора изображение будет проецироваться с
нарушением цветопередачи, измените цветовое пространство на YUV.

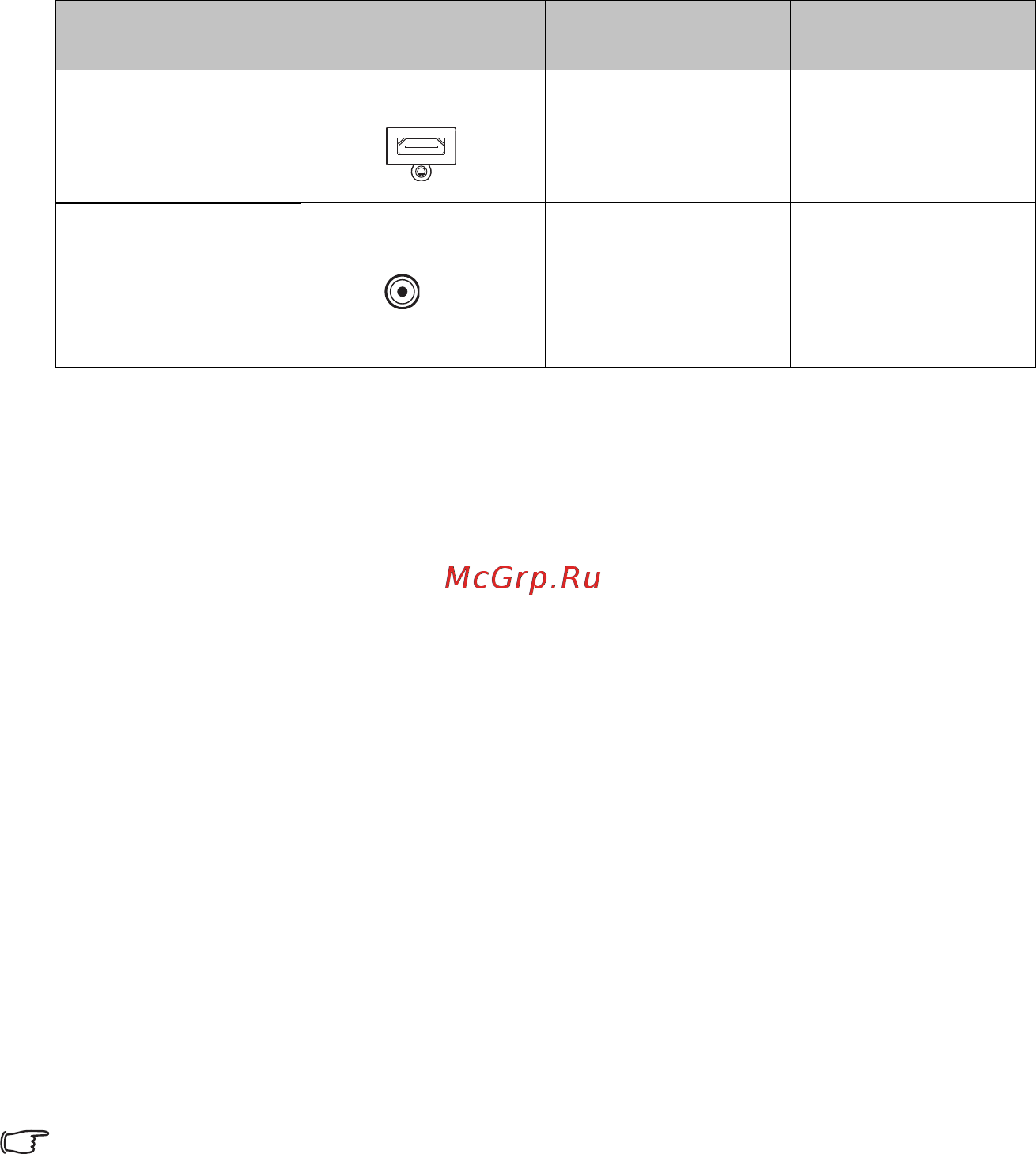

Название
разъема
Вид разъема Ссылка на
описание
Качество картинки
HDMI 1/HDMI 2
HDM1 1/HDMI 2
«Подключение
источника
видеосигнала
HDMI» на стр. 20
Улучшенное
Видео
ВИДЕО
«Подключение
источника
композитного
видеосигнала» на
стр. 21
Хорошее
