Benq W1350 Белый [18/77] Выбор размера проецируемого изображения
![Benq W1350 Белый [18/77] Выбор размера проецируемого изображения](/views2/1215846/page18/bg12.png)
Установка проектора18
Выбор размера проецируемого
изображения
Размер проецируемого изображения определяется изменением расстояния от
объектива проектора до экрана, корректировкой масштаба и формата видео.

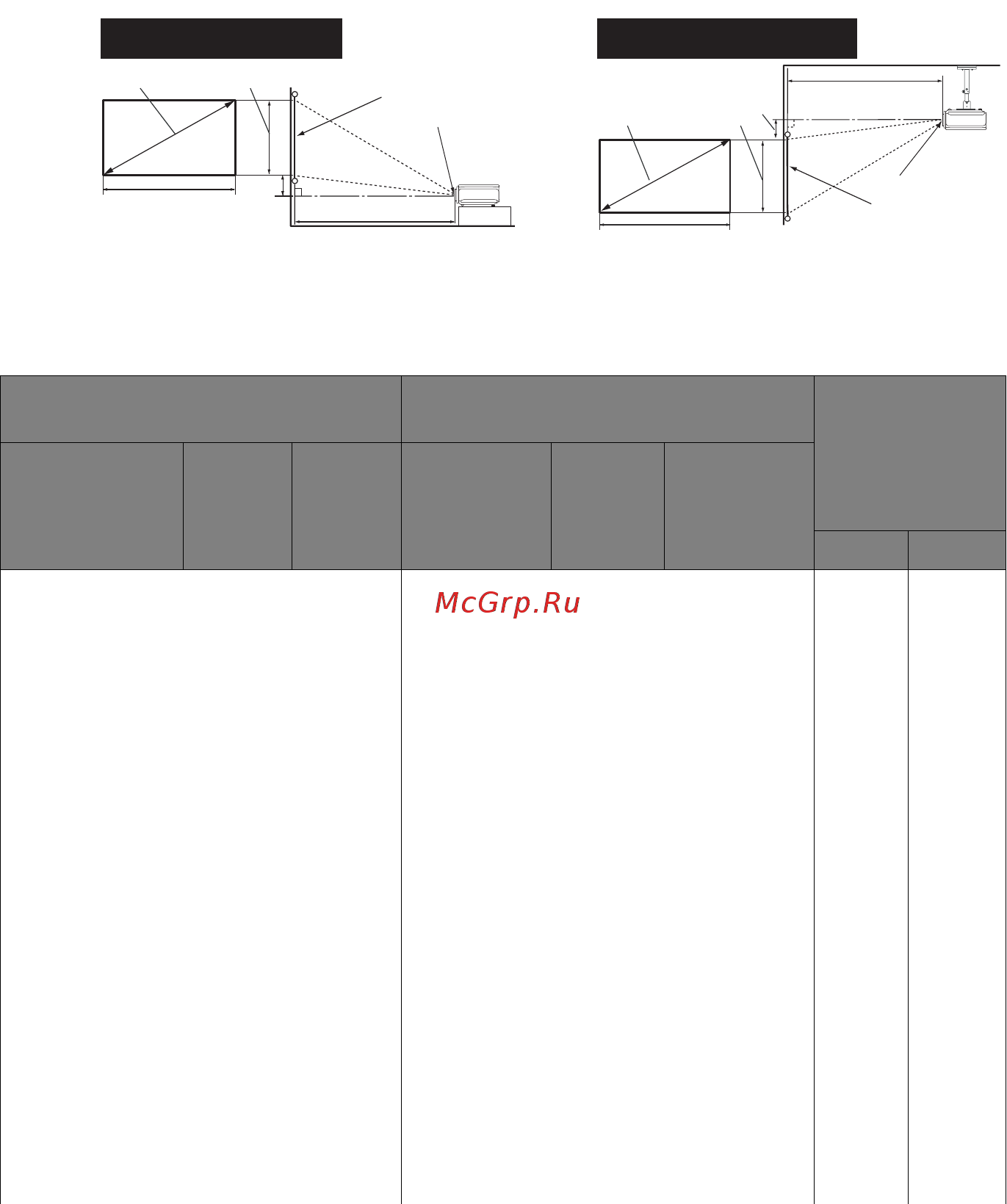

Размеры проецирования
Для расчета нужного положения центра объектива данного проектора см.
«Габаритные размеры» на стр. 70.
<A>
<B>
<C>
<E>
<D>
<F>
<G>
Установка на полу
<F>: Экран <G>: Центр объектива
<B>
<A>
<C>
<F>
<G>
<D>
<E>
Установка на потолке
<F>: Экран <G>: Центр объектива
Размеры экрана
Проекционное расстояние <D>
[мм]
Минимальное/
Максимальное
положение
объектива <E>
[мм]
Диагональ
<A> [дюймов
(мм)]
Высота
<B>
[мм]
Ширина
<C>
[мм]
Мин.
расстояние
(с макс.
масштабом)
среднее
Мин.
расстояние
(с мин.
масштабом)
(мин.) (макс.)
26 (659) 323 574 - - 1200 32 78
30 (762) 374 664 923 1156 1388 37 90
40 (1016) 498 886 1231 1541 1851 50 120
50 (1270) 623 1107 1539 1926 2313 62 149
60 (1524) 747 1328 1846 2311 2776 75 179
70 (1778) 872 1550 2154 2696 3239 87 209
80 (2032) 996 1771 2462 3082 3701 100 239
90 (2286) 1121 1992 2769 3467 4164 112 269
100 (2540) 1245 2214 3077 3852 4627 125 299
110 (2794) 1370 2435 3385 4237 5090 137 329
120 (3048) 1494 2657 3693 4622 5552 149 359
130 (3302) 1619 2878 4000 5008 6015 162 389
140 (3556) 1743 3099 4308 5393 6478 174 418
150 (3810) 1868 3321 4616 5778 6940 187 448
160 (4064) 1992 3542 4923 6163 7403 199 478
170 (4318) 2117 3763 5231 6548 7866 212 508
