Установка проектора20

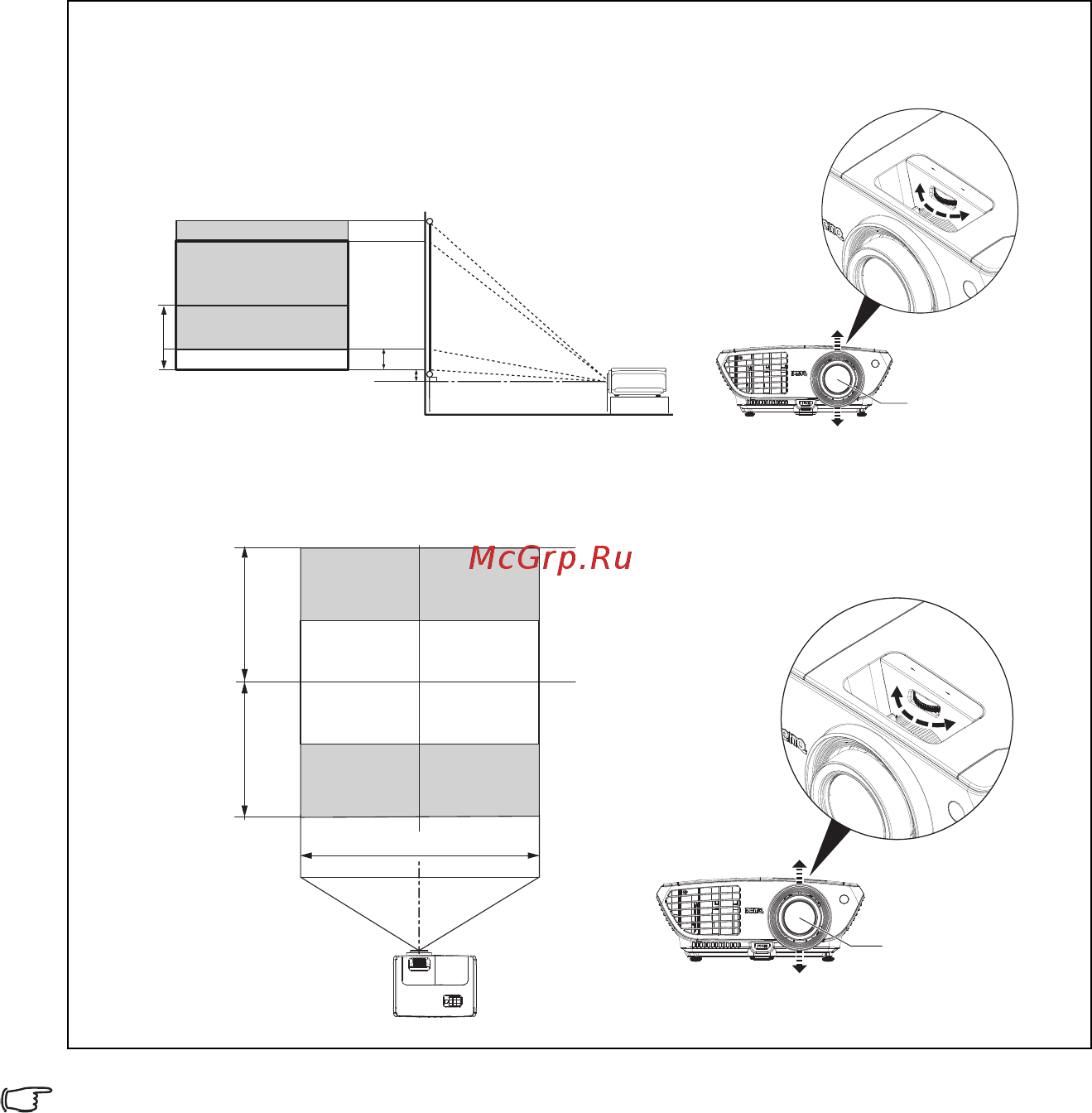

Смещение объектива проектора
Регулятор смещения объектива обеспечивает гибкость в выборе места
установки проектора. Он позволяет расположить проектор в стороне от
центра экрана.
Смещение объектива выражается в процентах от половины высоты
проецируемого изображения. Эта величина измеряется как сдвиг от
вертикального центра проецируемого изображения. Объектив проектора
можно сместить в допустимом диапазоне в зависимости от требуемого
положения изоб
ражения.
Регулировка смещения объектива не приводит к снижению качества изображения. Если
изображение будет искажено (что маловероятно), подробные сведения см. в разделе
«Коррекция трапецеидального искажения» на стр. 33.
• Когда неподвижен экран
• Когда неподвижен проектор
DOWN
UP
LENS SHIFT
Центр объектива
100%
20%
28%
Экран
Проектор
120%
148%
130%
DOWN
UP
LENS SHIFT
Центр объектива
