Перед началом эксплуатации
21
19

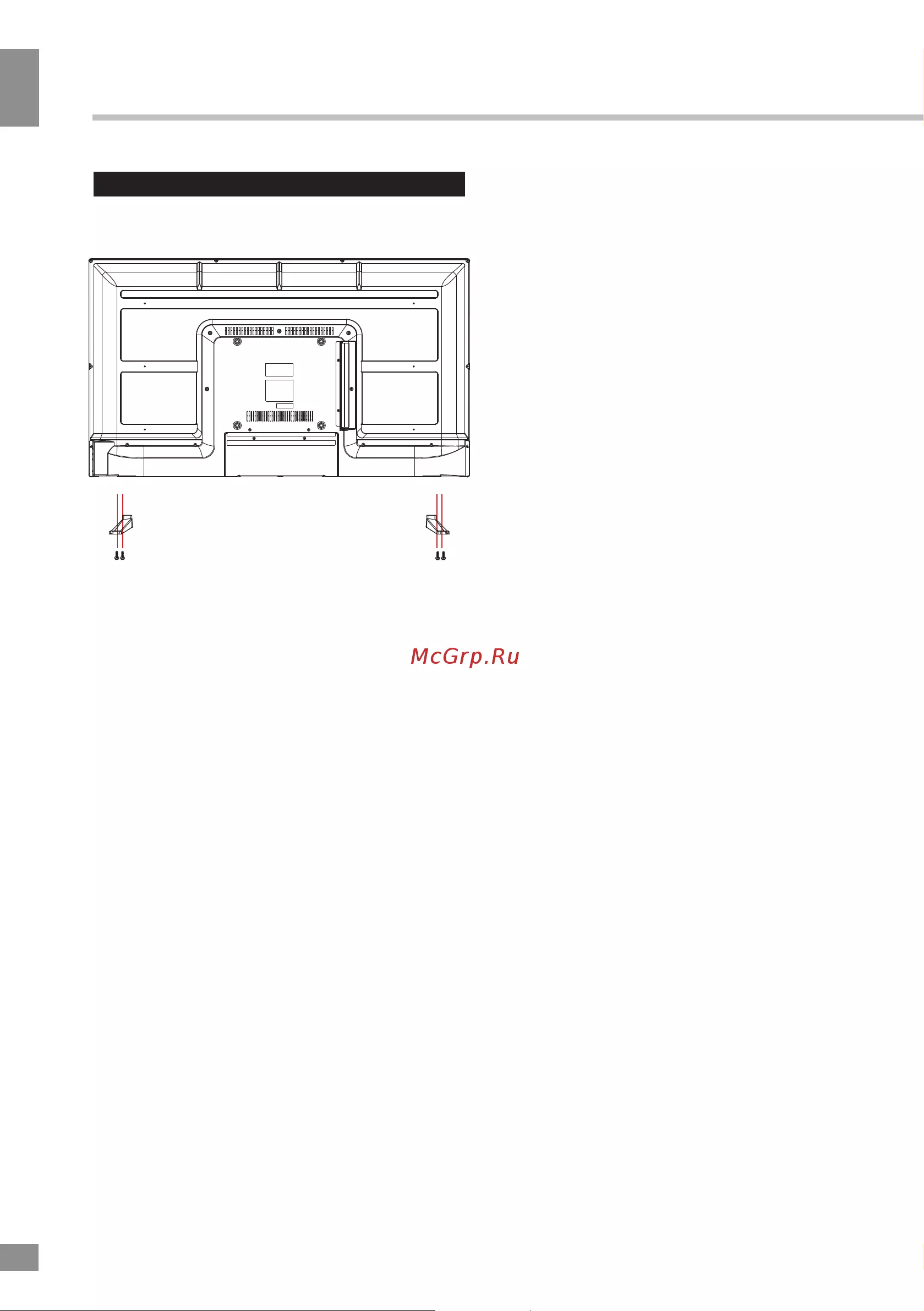

Установка/Подключение

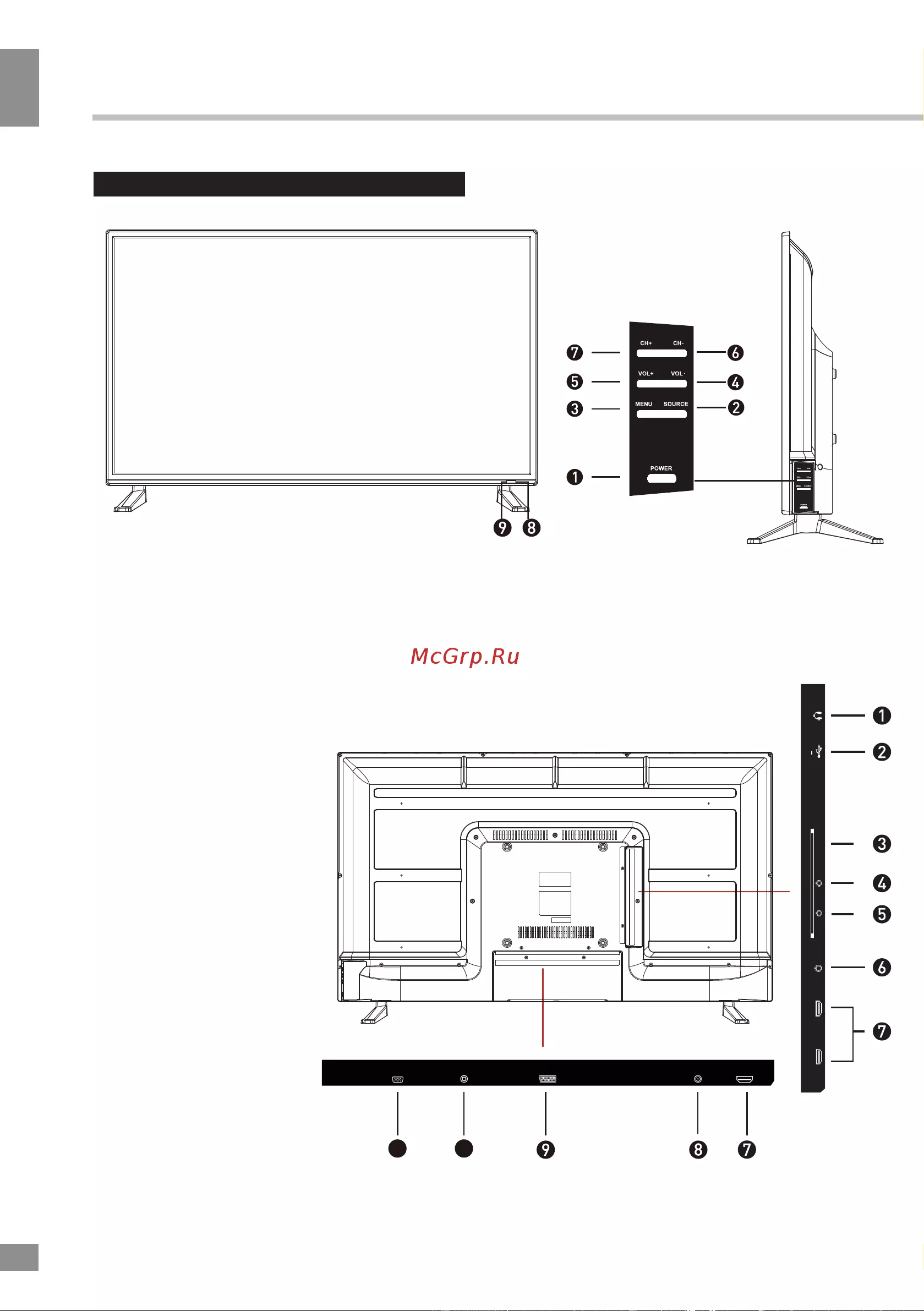

Подключение

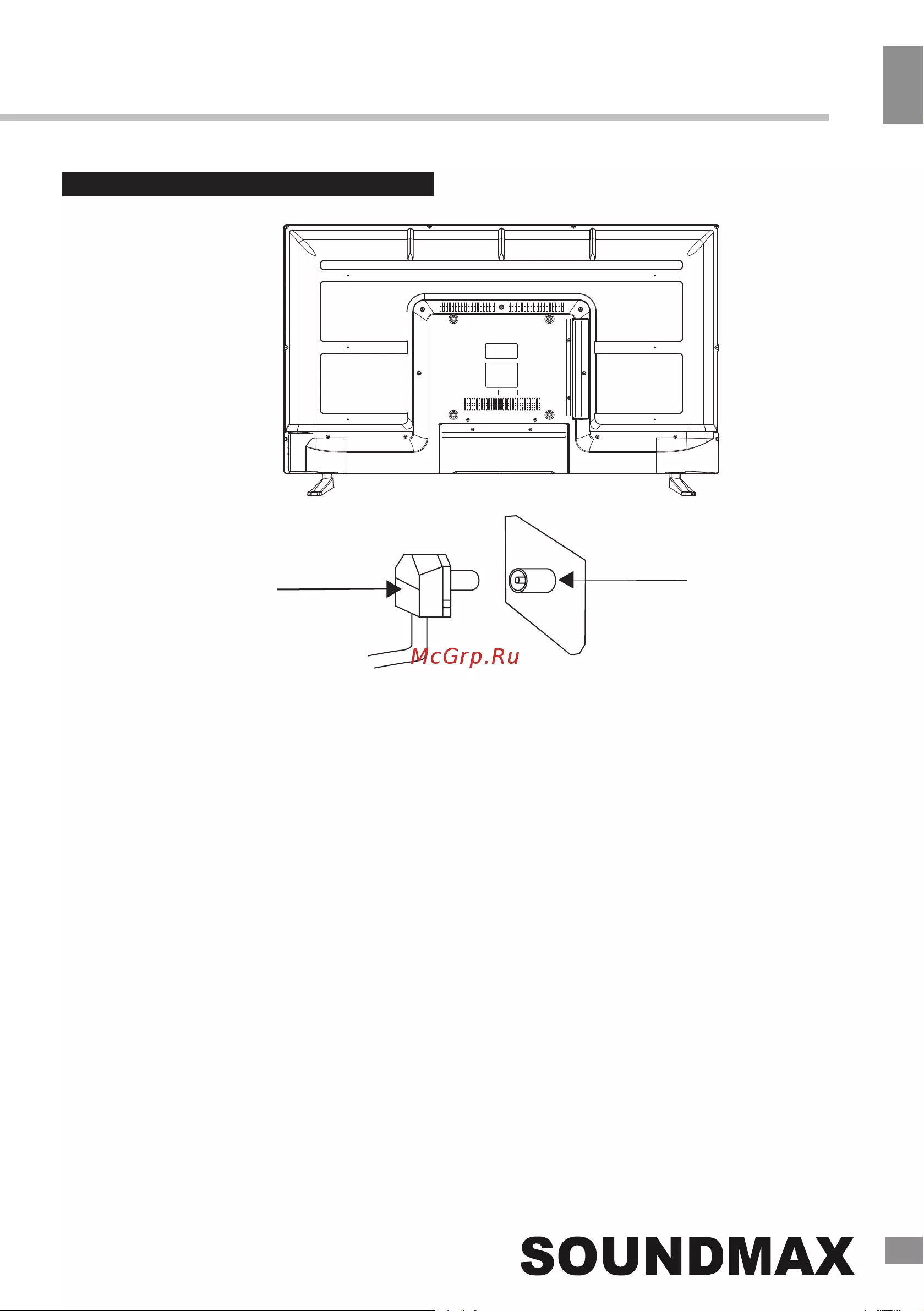

Подключение внешней антенны
Подсоедините антенну к соответствую-
щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны.
Прочие подключения
• Композитный видеовход телевизора под-
соединяется к композитному выходу другого
видеооборудования с помощью
аудиовидео
кабеля RCA.
• Компонентный видеовход служит для
получения компонентного видеосигнала от
внешнего источника с помощью специаль-
ного кабеля.
• Подсоедините VGA-кабель к VGA-порту
ПК и к входному VGA(PC)-разъему телеви-
зора; затяните болты по часовой стрелке на
обоих концах кабеля.
• Если источник видеосигнала имеет
HDMI-выход, подключите его к HDMI-входу
телевизора, используя специальный HDMI-
кабель (в комплект не входит).
• Цифровой выход предназначен для
передачи многоканального звука на внеш-
нее декодирующее устройство (например,
в формате 5.1-канал). Для подсоединения
используйте коаксиальный кабель.
• Разъем PCMCIA используется для
подключения CI-модуля, приобретаемого у
поставщика услуг цифрового ТВ.
• Подсоедините наушники к разъему
для наушников. При подсоединенных
наушниках звук через динамики телевизора
не воспроизводится.
Антенный кабель 75 Ом
Антенный разъем
Штекер антенного кабеля
•
Для подключения дополнительных
периферийных устройств используйте
только сертифицированные кабели и
переходники. Все соединения производите
только после отключения основного питания
телевизора от сети.
• Разъем SCART предназначен для
подключения внешних мультимедийных
устройств с разъемом SCART.
