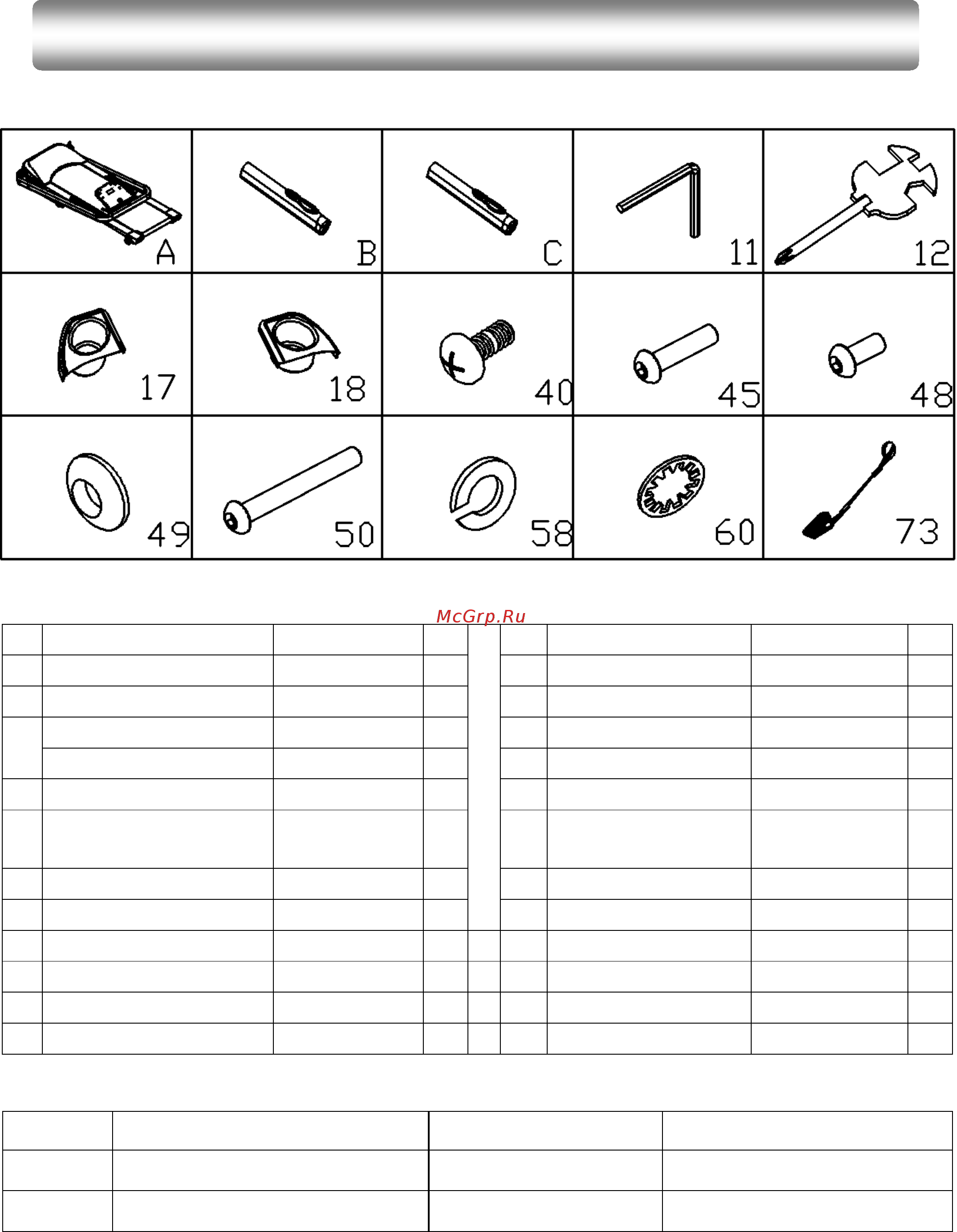

Когда вы вскроете упаковку, вы найдете следующие составные части:
Спи
сок составных частей:
NO.
НАИМЕНОВАНИЕ
СПЕЦИ-Я
ШТ
NO.
НАИМЕНОВАНИЕ
СПЕЦ-Я
ШТ
A Основание в сборе 1 45 Болт M8*40 2
А-1
Компьютер в сборе 1 48 Болт M8*20 2
A-2
Левая стойка 1 49 Дуговая шайба 8 4
Правая стойка 1 50 Болт M8*95 2
11 5# Шестигранный ключ 5мм 1 55 Винт ST4.0*15 4
12
Отвертка с гаечным
ключом
S=13, 14, 15 1 58 Пружинная шайба 8 2
17 Левый лоток для бутылки 1 60 Зубчатая шайба 8 2
18 Правый лоток для бутылки
1 76 Ключ безопасности 1
40 Болт M6*12 5 С Поручень
B Поручень С-1 Кабель датчика
B-1
Кабель датчика С-2 Кабель датчика
B-2
Кабель датчика
Инструмент для сборки:
NO.
НАИМЕНОВАНИЕ
СПЕЦИФИКАЦИЯ
КОЛИЧЕСТВО
11
5# Шестигранный ключ
5мм 1
12
Отвертка с гаечным ключом S=13, 14, 15
1
ИНСТРУКЦИЯ ПО СБОРКЕ
