Sportop B480 [4/11] Figure_3 assembly for central support tube

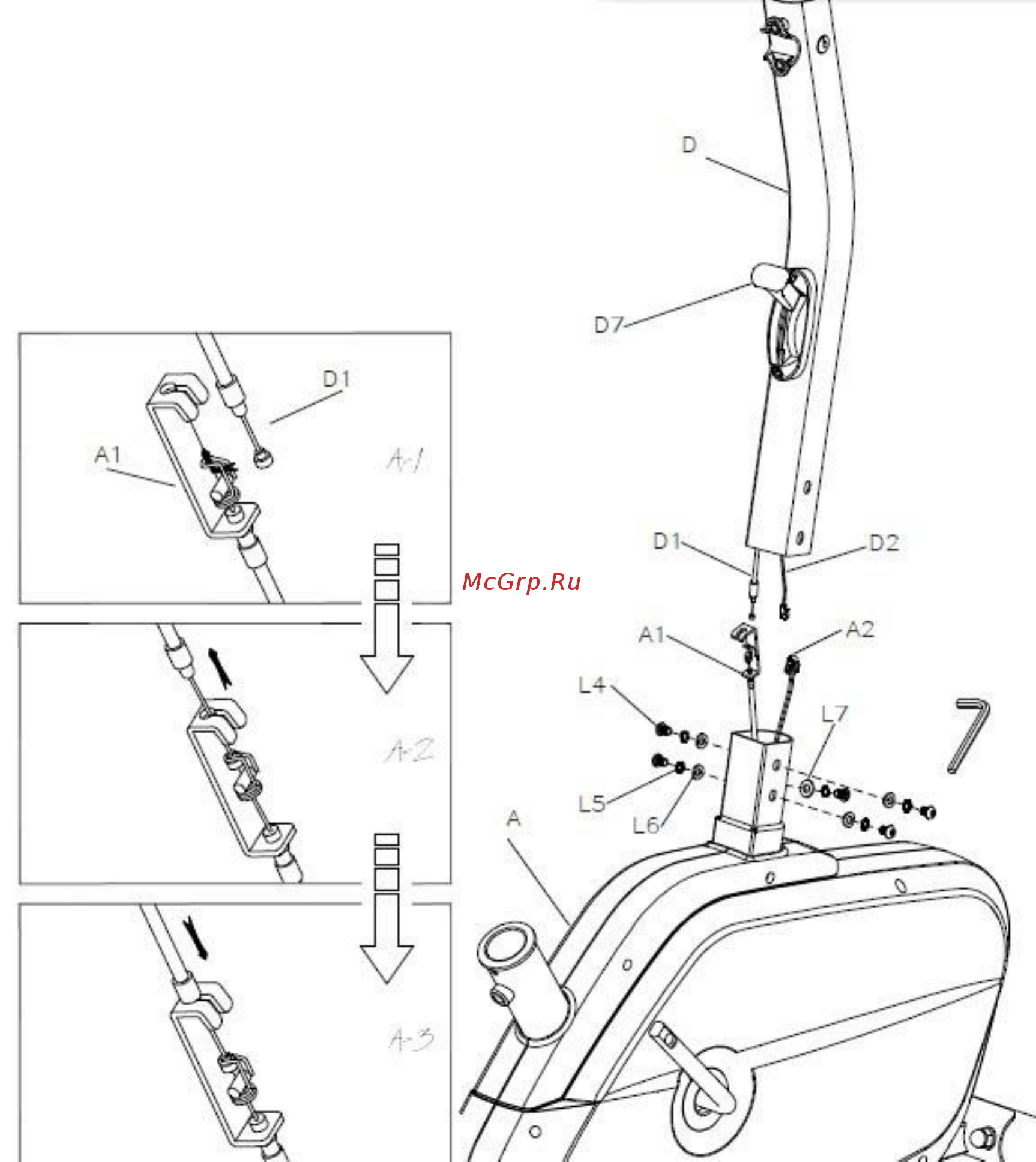

FIGURE_3 ASSEMBLY FOR CENTRAL SUPPORT TUBE

Шаг 1. Достаньте пять предустановленных винтов (L4), (L5) шайбу (L6иL7).

Шаг 2. Поверните переключатель нагрузки (D7) на минимальную величину равную 1.

Шаг 3. Проденьте трос натяжения (D1) сквозь отверстие на железном кронштейне (A1),

как показано на рис. 1. Соедините вместе большие и маленькие баррели и закрутите их

пальцами, как показано на рис. 2. Как это должно выглядеть смотрите на рис. 3.

Шаг 4. Соедините сенсорный провод (A2) и провод компьютера (D2).

Шаг 5. Присоедините опорную трубу (D) к главной раме (A) при помощи винта (L4),

пружинной шайбы (L5) и шайбы (L6иL7).

ВНИМАНИЕ: следите за тем, чтобы во время соединения труб провода не были зажаты.
