Sportop B480 [5/11] Схема_4 сборка опорной трубы сиденья и сиденья с главной рамой
![Sportop B480 [5/11] Схема_4 сборка опорной трубы сиденья и сиденья с главной рамой](/views2/1452405/page5/bg5.png)

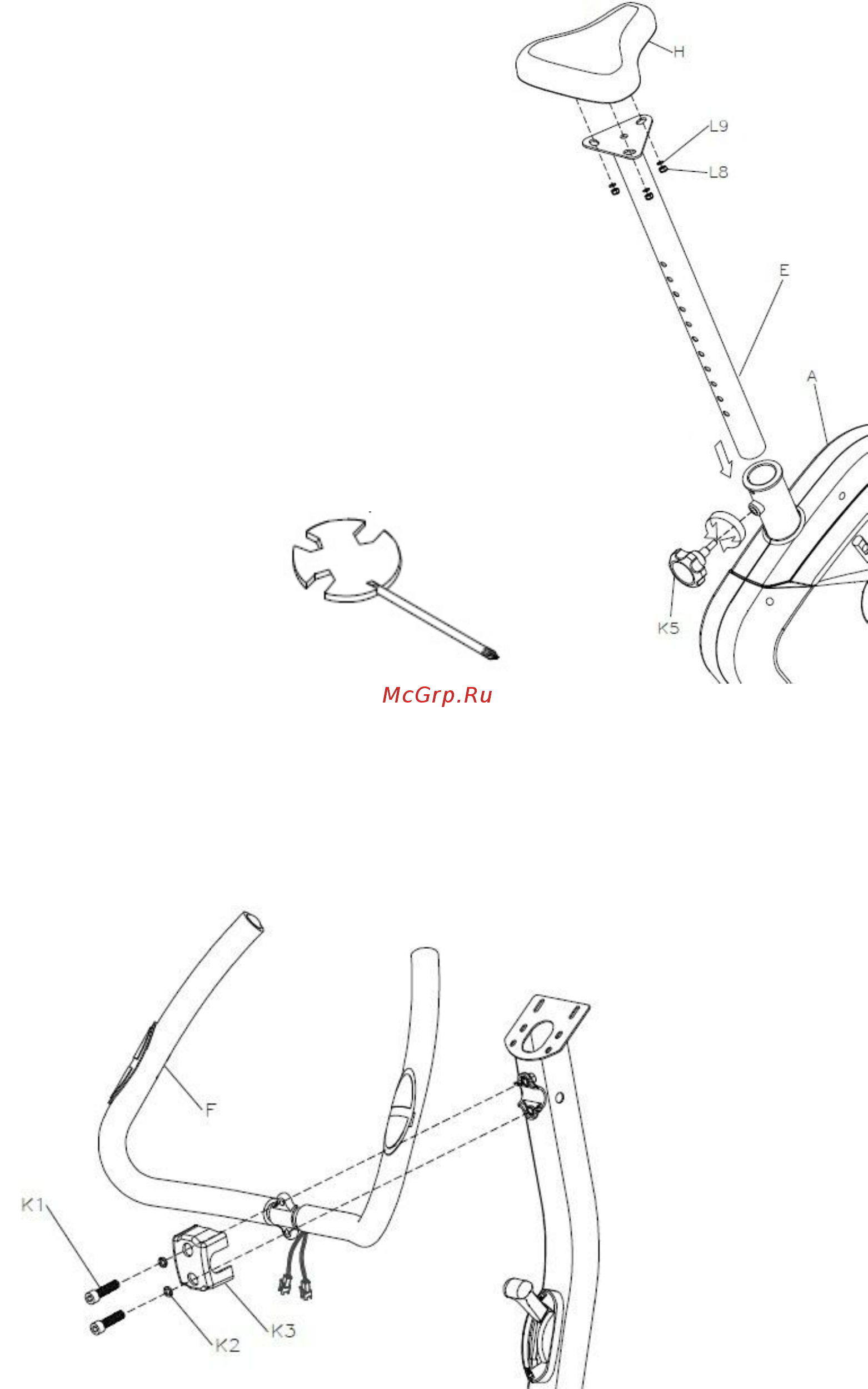

СХЕМА_4 СБОРКА ОПОРНОЙ ТРУБЫ СИДЕНЬЯ И СИДЕНЬЯ С
ГЛАВНОЙ РАМОЙ
Шаг 1. Вставьте опорную трубу сиденья (E) в главную раму(A). Затем поверните зажим
(K5) на главной раме (A) после того, как сиденье зафиксируется на нужной высоте
опорной трубы (E).
Шаг 2. Зафиксируйте сиденье (H) при помощи шайбы (L9), гайки (L8).
СХЕМА_5 СБОРКА РУЛЯ
Шаг 1. Вставьте руль (F) в держатель руля на центральной трубе (D).
Шаг 2. Зафиксируйте руль (F) при помощи винта (K1), пружинной шайбы (K2),
декоративной крышки (K3).
ВНИМАНИЕ: пожалуйста, закрутите сильно винты (K1) во избежание падения
пользователя во время тренировки.
Содержание
- Схема_1 сборка переднего стабилизатора 3
- Figure_3 assembly for central support tube 4
- Схема_4 сборка опорной трубы сиденья и сиденья с главной рамой 5
- Схема_5 сборка руля 5
- Схема_6 сборка компьютера 6
- Схема_7 сборка педалей с главной рамой 6
- Схема_8 как перемещать тренажер 7
- Управление компьютером 10
- Функции и операции 10
- Функциональные кнопки 10
