- 4 -
ВНИМАНИЕ! Убедитесь, что провода соеденены правильно и
не повреждены.
A1
A2
N5
N2
N3
A3
A4

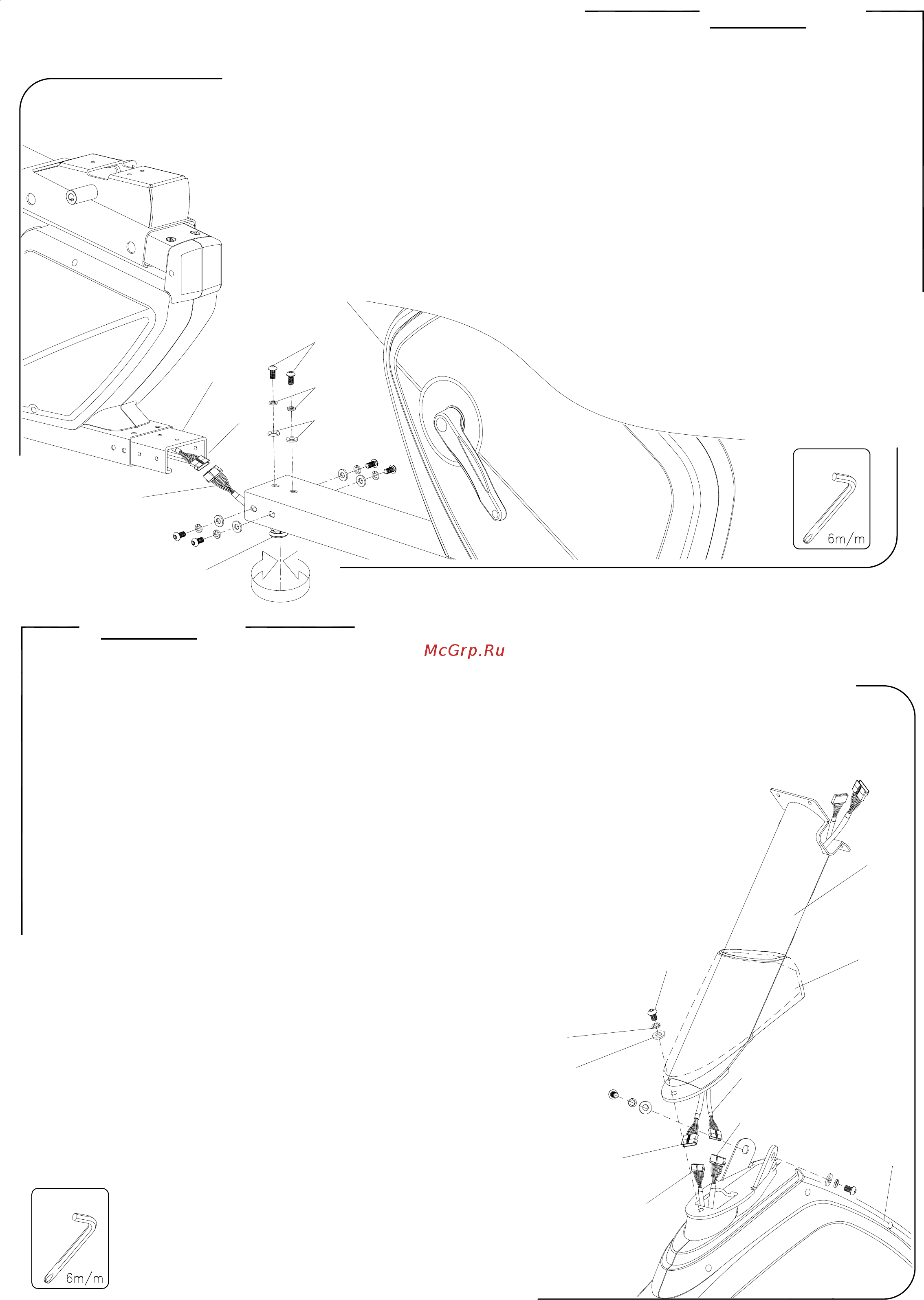

ШАГ 4. Сборка опорной стойки и декоративного кожуха
ШАГ3. Сборка передней и задней частей рамы.
1.Разместите опрную стойку(D) и декоративный кожух(I).
Н Наденьте декоративный кожух на опорную стойку, как показано на рисунке.
2.Соедините провода (A33) и (A34) с (A4)
и
(A36).
3.Присоедините опорную стойку к раме (A1) и закрепите, используя
3 болта
(N1), пружинные шайбы
(N2)и
шайбы(N3).
Проденьте декоративный кожух (I) до упора (пока он не упрется в раму)
(отрегулированный
наконечник)
A1
I
D
N1
N2
N3
A34
A33
A4
A36
Как схоранить устойчивость тренажера
** После завершения 3 ШАГА,
если тренажер не устойчив,
вы можете использовать 5 регулируемых ножек
(см. ШАГИ 1 и 3) для выравнивания.
1.Соедините провода сенсора (A3) и (A4).
2.Вставьте переднюю часть рамы(A1) в заднюю(A2) и скрепите их.
используя 6 болтов (N5), пружинные шайбы (N2), and
и шайбы. (N3).
Убедитесь, что провода соеденены правильно и не повреждены.
ШАГ 3
ШАГ 4
