Sportop B5300 [7/14] Шаг 7

- 6 -

ШАГ_8-1 Установка малых рукоятей

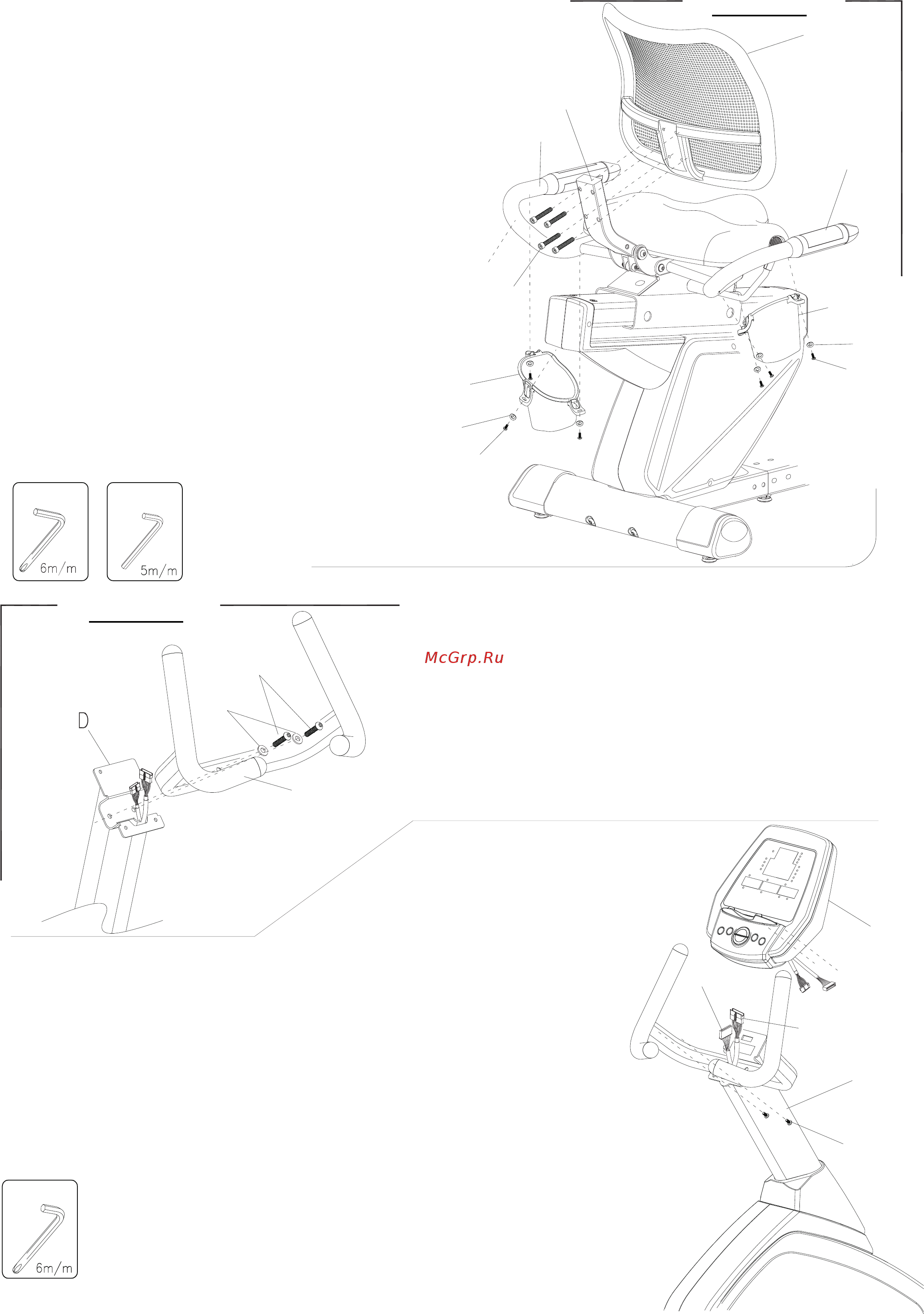

ШАГ 7 Устновка спинки и бутли

для воды.

1.Установите спинку (H) на раму спинки(P)

и закрепите ее с помощью болта (N8).

2.Установите лотки(M1&M2) на боковых

сторонах боковых рукоятей (J1иJ2) и закрепите их с

помощью болта(N9) и гаек (N10).

3.Вы можете поместить бутыль для воды (K)

на один из лотков(M1 or M2).

ШАГ_8-2 Установка компьютера

1.Установите консоль(F)и соедините провода (A33,A34) с проводами

консоли

2.Осторожно поместите все провода в раму консоли. Установите консоль на

раму консоли

3:Используйте 2 предустановленных винта(F1), чтобы закрепить консоль.

ВНИМАНИЕ: Болты (F1) предустановленны на задней стороне

консоли. Удалите их перед установкой

N10

N11

A34

A33

Присоедините малые рукояти(E) к железной пластине

рамы консоли (D) и закрепите, используя 2 болта(N11)

и шайбы(N3).

Не повредите провода во время сборки.

ШАГ 7

ШАГ 8
