Русский-19
Русский

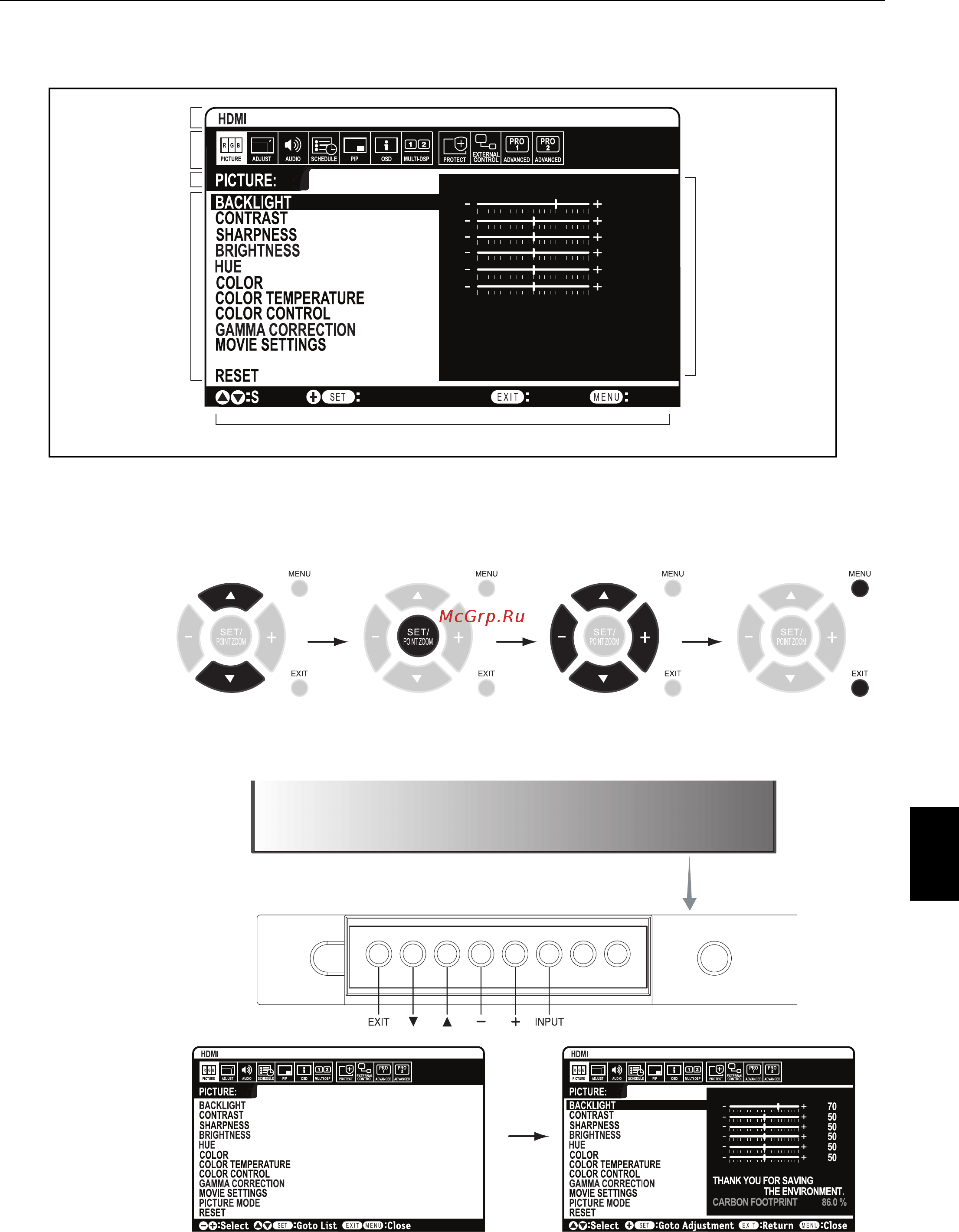

Элементы управления OSD
ПРИМЕЧАНИЕ. Некоторые функции могут быть недоступны в зависимости от модели и дополнительно
приобретаемого оборудования.
PICTURE MODE
Goto Adjustment
Select
Return Close
70
50
50
50
50
50
THANK YOU FOR SAVING
THE ENVIRONMENT.
CARBON FOOTPRINT 86.0 %
Источник входного
сигнала
Значки главного
меню
Элемент главного меню
Подменю
Указатель функций кнопок
Значения
параметров
регулировки
Пульт дистанционного
управления
Для выбора
подменю нажмите
кнопку ВВЕРХ или
ВНИЗ.
УСТАНОВИТЬ/
ТОЧЕЧН.
МАСШТАБИРОВАНИЕ
Для выбора функции
или настраиваемого
параметра нажмите
кнопку ВВЕРХ, ВНИЗ,
ПЛЮС или МИНУС.
Нажмите МЕНЮ или
ВЫХОД
Для выбора нажмите
кнопку ВВЕРХ или
ВНИЗ.
Сделайте выбор
при помощи кнопки
ВХОД.
Для выбора нажмите
кнопку ВВЕРХ, ВНИЗ,
ПЛЮС или МИНУС.
Нажмите кнопку
ВЫХОД.
Панель управления
Экран OSD
