Русский-7
Русский

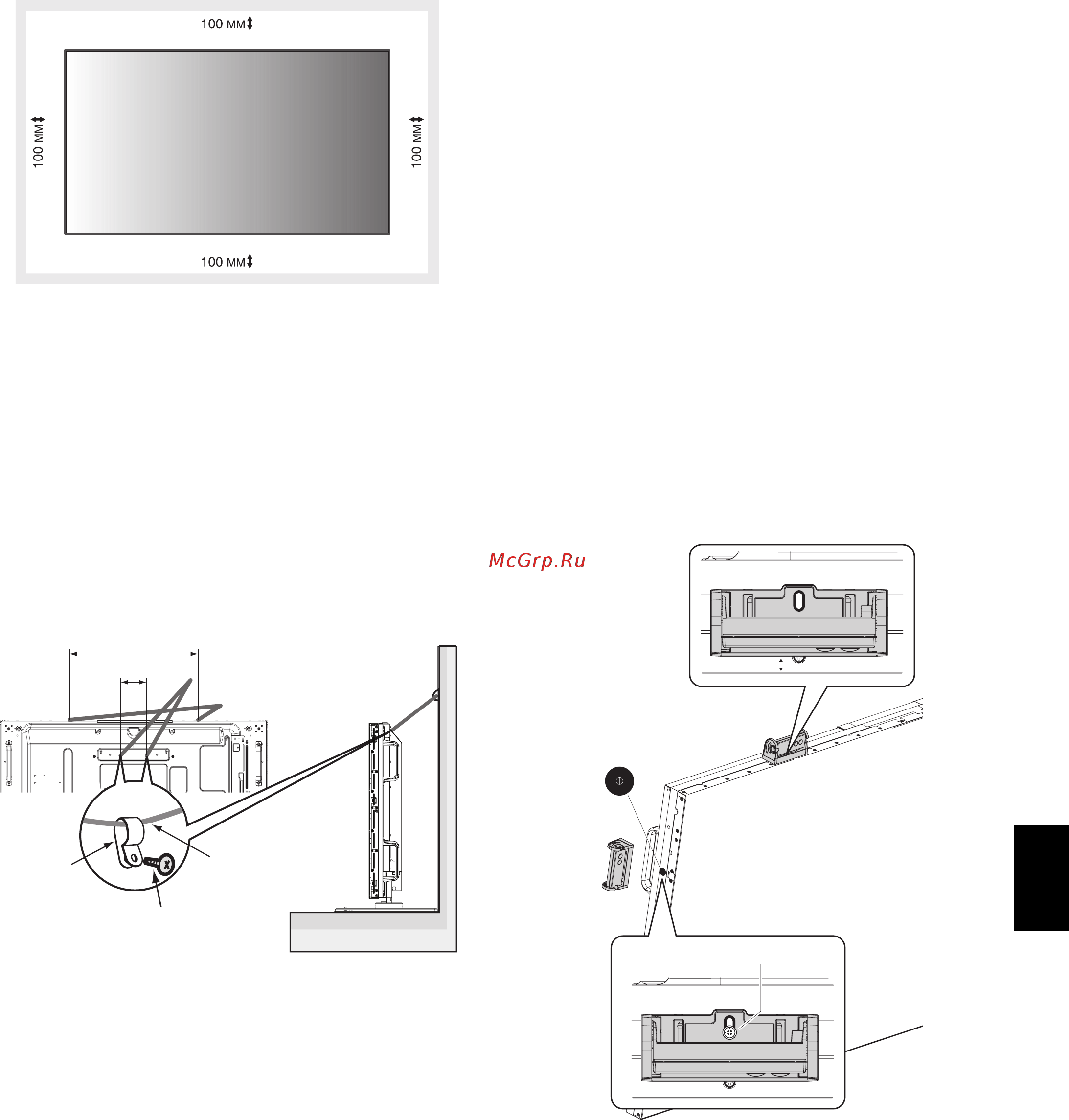

4. Требования к вентиляции
При установке в замкнутом пространстве или
в углублении оставьте свободное пространство
между монитором и окружающими предметами для
обеспечения отвода тепла, как показано ниже.
Обеспечьте надлежащее проветривание или
кондиционирование воздуха вокруг монитора, так,
чтобы от дисплея и монтажного устройства правильным
образом отводилось тепло, особенно в случае
использования мониторов в режиме нескольких экранов.
5. Защита от опрокидывания
Если монитор поставляется с дополнительной
настольной подставкой, прикрепите монитор к стене,
используя трос или цепь, способные выдержать вес
монитора, чтобы предотвратить падение монитора.
Зафиксируйте трос или цепь при помощи винтов и
зажимов.
Для X464UN/X464UNS-2/X464UNV-3 зажимы и винты
прилагаются к дополнительной настольной подставке.
Винт (M4)
Шнур или цепь
Зажим
100 мм*
1
Отверстия для винтов*
Отверстия для винтов*
1
1
Отверстия для винтов*
Отверстия для винтов*
640 мм*
*: X554UN/X554UNS-2/X554UNV-2
*
1
: X464UN/X464UNS-2/X464UNV-3
Перед тем, как прикрепить монитор к стене, убедитесь,
что стена сможет выдержать вес монитора.
Перед перемещением монитора не забудьте отсоединить
цепь или шнур от стены.
Только X464UNS-2, X554UNS-2 и
X554UNV-2:
Установка дополнительного комплекта
управления
Фиксация при помощи винта: Удалите герметизирующие
уплотнение с панели, на которую необходимо установить
комплект управления. Затем прикрепите его при помощи
прилагаемого винта.
Фиксация при помощи двусторонней ленты: Комплект
управления можно установить на любой панели
монитора.
ПРИМЕЧАНИЕ. При установке комплекта управления
на верхней панели монитора
используйте двустороннюю ленту,
входящую в комплект поставки.
Если комплект управления установлен
с использованием винта, это может
привести к повреждению монитора.
Во избежание повреждения монитора
при установке комплекта управления
на верхней и левой панели монитора
следуйте приведенным ниже
инструкциям.
Установка на верхней и левой стороне монитора.
Фиксация при помощи винта: Установите комплект
управления вплотную к задней панели.
Фиксация при помощи двусторонней ленты: Установите
комплект управления в 8 мм от переднего края.
Крепление при помощи винтов
Герметизирующее
уплотнение
8 мм
Двусторонняя лента
