Русский-9
Русский
Панель разъемов
Дополнительный
комплект управления
Дополнительный комплект
управления

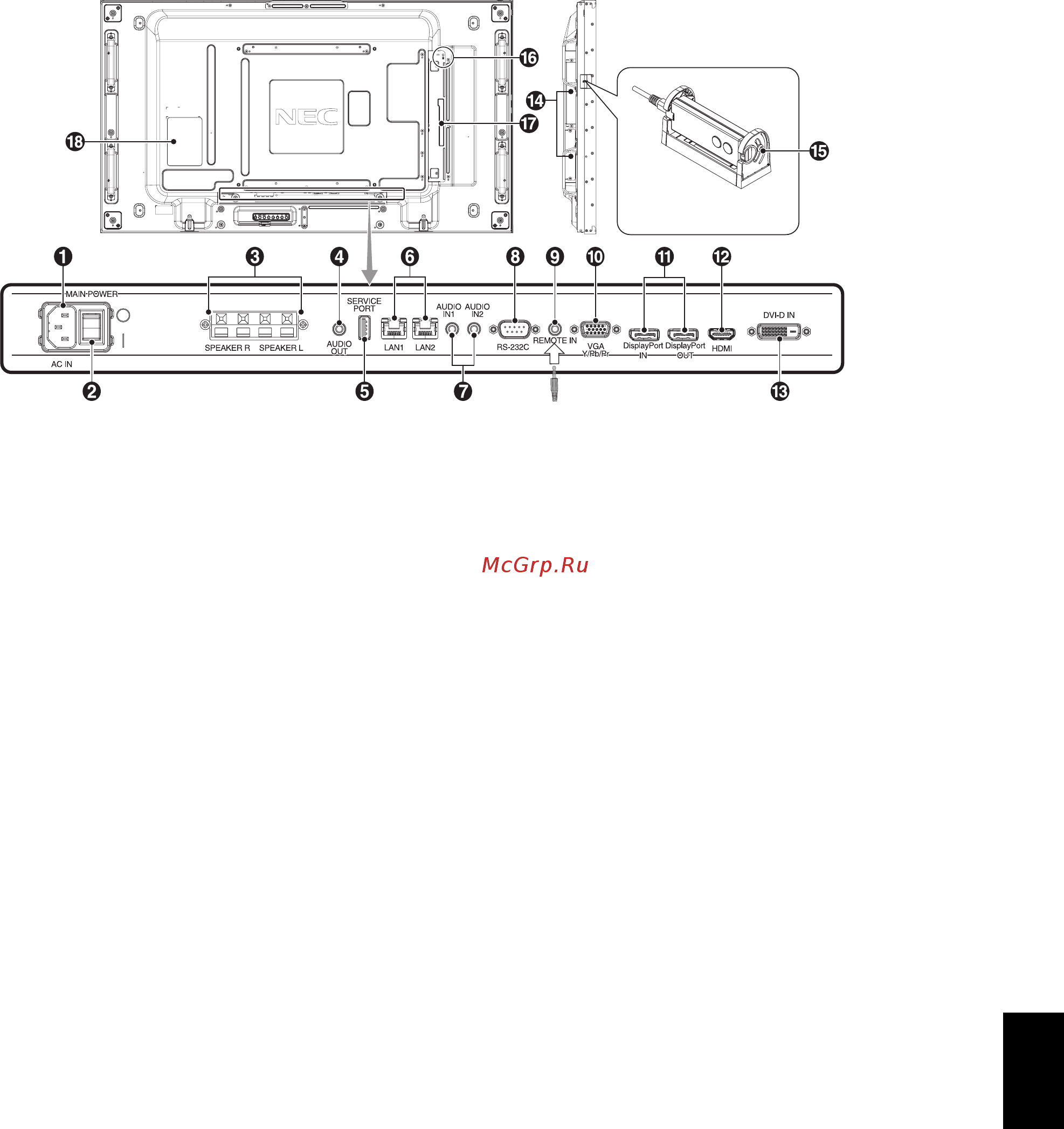

쐃 Разъем AC IN
Служит для подсоединения прилагаемого кабеля питания.
쐇 Главный выключатель питания
Выключатель питания служит для включения и
выключения питания от сети.
쐋 ВНЕШНИЙ ГРОМКОГОВОРИТЕЛЬ
Вывод аудиосигнала от входов AUDIO 1, DPORT и HDMI.
Красная клемма — плюс (+).
Черная клемма — минус (-).
ПРИМЕЧАНИЕ. Данный выход предназначен для подключения
двух громкоговорителей мощностью 15 Вт каждый (8 Ом).
쐏 АУДИОВЫХОД
Вывод аудиосигнала от входов AUDIO IN 1, 2, DPORT
и HDMI на внешнее устройство (стереофонический
радиоприемник, усилитель и т.п.).
* Данный разъем не поддерживает вход наушников.
쐄 Сервисный порт
Этот USB-разъем предназначен для обновления
программного обеспечения в будущем.
쐂 Порт LAN (RJ-45)
LAN-соединение. См. стр. 33 и 36.
ПРИМЕЧАНИЕ. В первую очередь используйте вход LAN1.
쐆 AUDIO IN 1, 2
Служит для ввода аудиосигнала с внешнего оборудования,
например, с компьютера или DVD-проигрывателя.
쐊 RS-232C (9-штырьковый разъем D-Sub)
Подключите вход RS-232C от внешнего оборудования,
например компьютер, для управления функциями RS-232C.
쐎 REMOTE IN
Используйте дополнительный комплект управления,
подсоединив его к монитору.
ПРИМЕЧАНИЕ. Не используйте этот разъем без
соответствующих указаний.
쐅 Вход VGA IN (15-контактный мини разъем D-Sub)
Служит для ввода аналоговых сигналов RGB с
персонального компьютера или сигналов RGB другого
устройства. Этот вход может использоваться с
источником RGB или COMPONENT. Выберите тип
сигнала в меню НАСТРОЙКА ТЕРМИНАЛА. См. стр. 28.
ПРИМЕЧАНИЕ. При использовании этого разъема для
источника COMPONENT, используйте соответствующий
сигнальный кабель. При возникновении вопросов
обратитесь к поставщику.
쐈 Разъемы DisplayPort
Входной разъем (IN): Вход сигналов DisplayPort.
Выходной разъем (OUT): Для вывода отображаемого
сигнала. См. стр. 26 «НАСТР. ВИДЕО ВЫХОДА».
Для вывода сигнала, отображаемого в качестве
основного изображения при выборе режима «Картинка в
картинке». См. стр. 11.
쐉 HDMI IN
Вход цифрового сигнала HDMI.
씈 DVI IN (DVI-D)
Вход цифрового RGB-сигнала от компьютера или
устройства ТВЧ (телевидения высокой четкости),
имеющего цифровой выход RGB.
* Этот разъем не поддерживает аналоговый вход.
씉 Гнездо для дополнительной панели
Доступны аксессуары для гнезда 2 и гнезда 3.
Подробные сведения вы можете получить у поставщика.
ПРИМЕЧАНИЕ. Подробные сведения о дополнительных
панелях вы можете получить у поставщика.
씊
Дополнительный комплект управления (пульт
дистанционного управления, датчик внутреннего
освещения и датчик присутствия)
Принимает сигнал от пульта дистанционного управления.
Определяет яркость внешнего освещения и позволяет
монитору автоматически регулировать уровень
яркости подсветки для большего удобства просмотра.
Не накрывайте этот датчик.
Определяет присутствие человека перед монитором.
씋 Замок типа Kensington
Для обеспечения безопасности и предотвращения кражи.
씌 Интеллектуальный беспроводной датчик данных
Датчик, предназначенный для беспроводной передачи
информации о мониторе и его настройках.
씍 Наклейка с техническими данными
