Русский-5
Русский
Не допускается эксплуатация или монтаж устройства
без настольной подставки или другой поддерживающей
конструкции. Работы по установке монитора настоятельно
рекомендуется поручать прошедшим надлежащее
обучение специалистам, уполномоченным компанией NEC.
Несоблюдение стандартных процедур монтажа, указанных
компанией NEC, может привести к повреждению
оборудования или травмам пользователя или монтажника.
Гарантийные обязательства не распространяются на
повреждения, возникшие в результате неправильного
монтажа. Невыполнение настоящих рекомендаций может
привести к прекращению действия гарантии.
Для UN551S/UN551VS
На боковой грани панели находится губка для защиты
монитора. Снимите губку перед началом использования
монитора.
Не ударяйте по боковым краям панелей и не нажимайте
на них, чтобы не повредить монитор.
Монтаж
НЕ выполняйте монтаж монитора самостоятельно. Для
монтажа устройства обратитесь по месту приобретения
монитора. Работы по установке монитора настоятельно
рекомендуется поручать квалифицированным и
прошедшим надлежащее обучение специалистам.
Проверьте место монтажа монитора. Монтаж на стене
или потолке выполняется заказчиком. Не все стены
или потолки способны выдержать вес устройства.
Гарантийные обязательства не распространяются на
повреждения, возникшие в результате неправильного
монтажа, изменения конструкции или стихийных
бедствий. Невыполнение настоящих рекомендаций
может привести к прекращению действия гарантии.
НЕ закрывайте вентиляционные отверстия монтажными
приспособлениями или иными предметами.
Для уполномоченного компанией NEC персонала.
Для безопасного монтажа устройства используйте два
кронштейна или более. Прикрепите устройство на месте
монтажа как минимум в двух местах.
При монтаже монитора на стене или
на потолке примите во внимание
следующие рекомендации.
• При использовании монтажных приспособлений,
не входящих в список одобренных компанией NEC,
убедитесь, что они соответствуют стандарту VESA
(FDMIv1).
• NEC рекомендует использовать монтажный
интерфейс, совместимый со стандартом UL1678 в
Северной Америке.
•
NEC настоятельно
рекомендует использовать
винты М6 (длина
10-14 мм + толщина
кронштейна и шайбы).
При использовании
винтов длиной более
10-14 мм проверьте глубину
входного отверстия для винтов.
(Рекомендуемая сила зажима: 470 – 635 Н•см).
Отверстие кронштейна должно быть не более φ 8,5 мм.
•
Перед началом монтажа убедитесь в том, что прочность
участка монтажа достаточна, чтобы выдержать вес
монитора и не допустить его повреждения.
Монтаж
• Подробные сведения см. в инструкциях к монтажным
приспособлениям.
• Убедитесь, что между монитором и кронштейном нет
зазора.
• При длительном использовании режима видеоэкрана
изображение может приобрести несколько
растянутый формат из-за колебаний температуры.
Поэтому рекомендуется оставлять зазоры более
миллиметра между смежными краями монитора.
Для UN551S/UN551VS
В режиме видеоэкрана необходимо использовать
прилагаемые шайбы или штифты ниже места установки.
Для фиксации монитора можно также использовать штифты.
Шайбы позволяют сохранить необходимые зазоры.
Штифты предназначены для выравнивания.

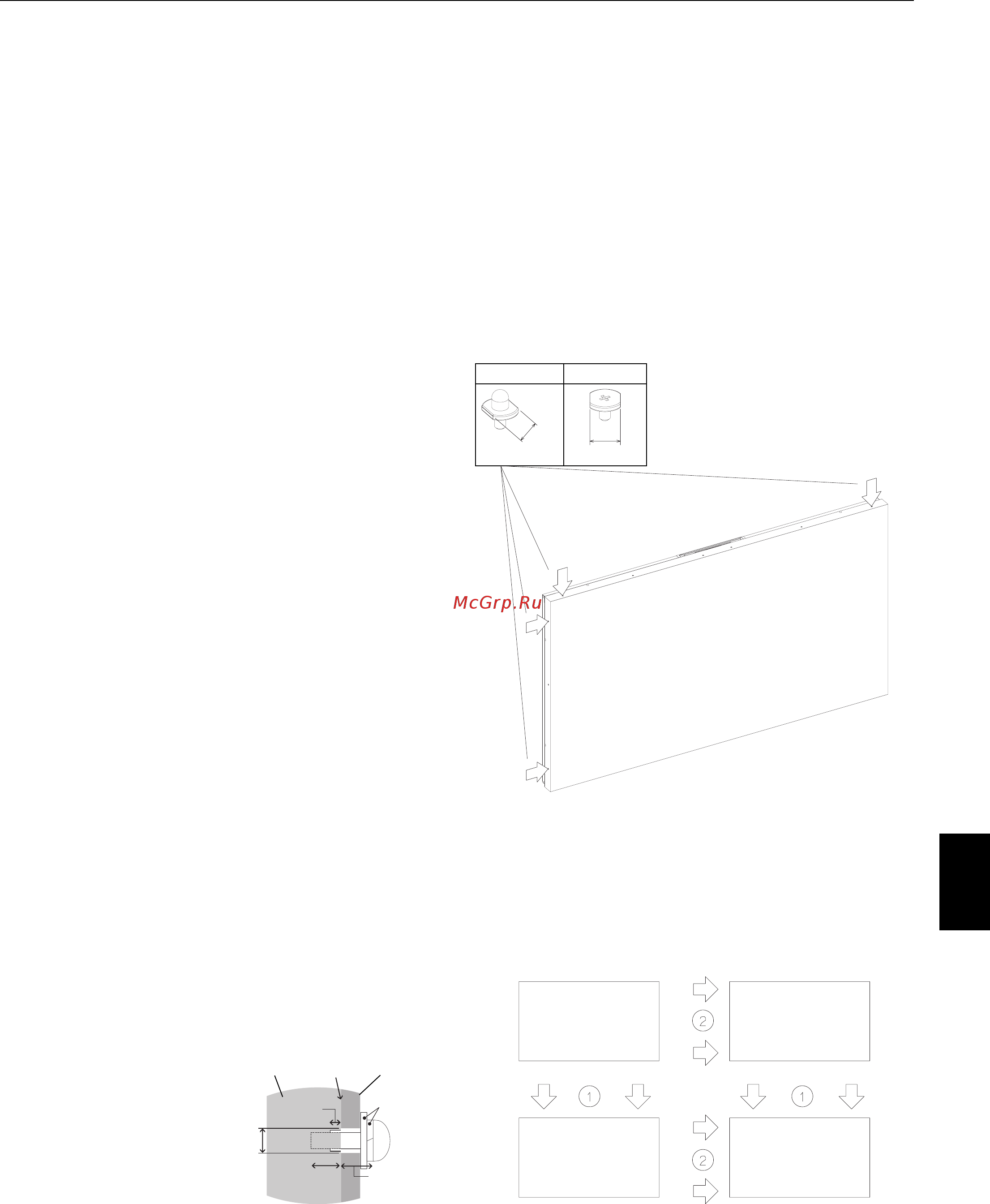

ШПИЛЬКА ШАЙБА
8,2 мм
8,2 мм
1. Для установки шпилек и установочных шайб
воспользуйтесь гаечным ключом.
2.
Момент затяжки должен составлять 0,63 N•м или менее.
Инструкция для шпильки
Положение каждого из мониторов можно закрепить
шпилькой. При использовании шпилек сверяйтесь с
приведенной ниже инструкцией.
1. Соедините все вертикально расположенные мониторы
при помощи шпилек.
2. Соедините каждый из вертикально расположенных
мониторов при помощи шпилек.
Винт
Устройство
10-14 мм
Толщина
кронштейна
и шайб
под
φ 8,5 мм
Без
зазора
Шайбы
Монтажный
кронштейн
Без резьбы
4 мм
