ВНЕШНИЙ ВИД И ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ
ПРИБОРА
Вид спереди
Вид сзади
1170
1
2
3
5
4
1
Кнопка
управления
2
3
Камера общего вида
Монитор
4
Разъём подключения
адаптера
электропитания
5
Интеллектуальный
антистоксовкий
датчик (содержит
выходную апертуру
лазера)
6
Просмотровая щель

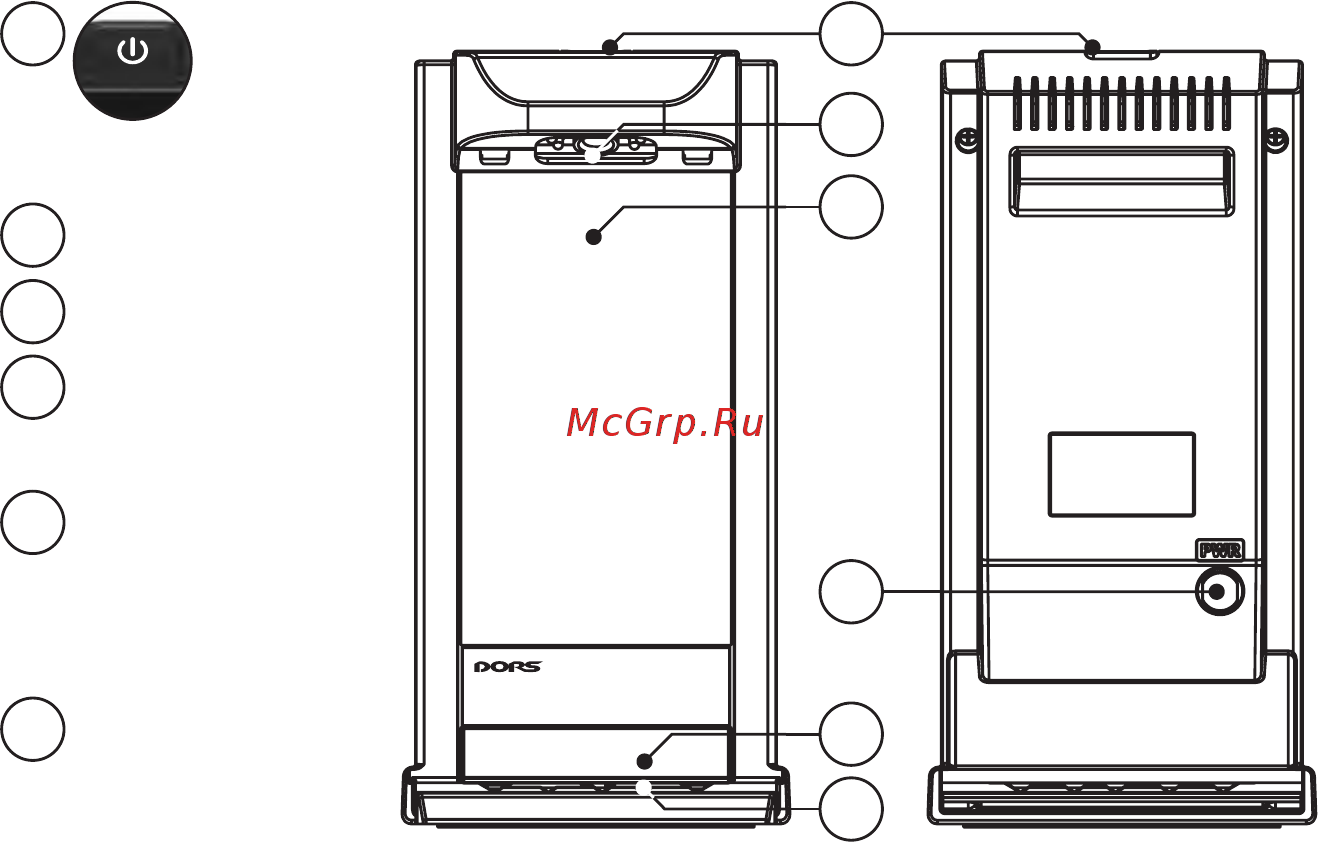

Рис. 1 Внешний вид прибора
Кнопка управления (Рис. 1 (1)) предназначена для включения и
выключения прибора, а также переключения режима подсветки прос-
мотровой зоны камеры. Кнопка реагирует на краткое и продолжитель-
ное нажатие.
Монитор (Рис. 1 (3)), расположенный в средней части передней па-
нели детектора, предназначен для отображения общего вида банкноты
в инфракрасном излучении, а также результатов определения типа
люминофора антистоксовской метки. Кроме того, на мониторе в левом
нижнем углу отображается текущий режим работы детектора.
Камера (Рис. 1 (2)), размещенная в верхней части детектора, поз-
воляет отобразить банкноту на мониторе в натуральную величину.
Для наблюдения нужно разместить банкноту перед детектором,
положив ее на поверхность стола или держа в руках. Камера формирует
изображение в инфракрасном излучении, что позволяет наблюдать
общее расположение ИК-меток на поверхности банкноты. Камера
оснащена источниками подсветки с длиной волны 850 нм и 940 нм. Для
проверки М-метки на российских рублях эти источники включаются
попеременно, в результате чего М-метка на мониторе детектора пери-
одически появляется и исчезает.
Просмотровая щель (Рис. 1 (6)) расположена в нижней части кор-
пуса и предназначена для введения банкноты узкой стороной вперед
при контроле антистоксовской метки. Когда банкнота введена в
просмотровую щель, автоматически включается антистоксовский
датчик. Если в просмотровой щели нет банкноты, антистоксовский дат-
чик выключен.
Интеллектуальный антистоксовский датчик (Рис.1 (5)) распо-
ложен в правой нижней части корпуса детектора непосредственно над
просмотровой щелью. Он предназначен для прямого наблюдения
отклика антистоксовской метки на лазерное излучение через прозрач-
ное окно. Кроме того, этот датчик производит инструментальное
обнаружение и определение типа люминофора метки, что позволяет
более точно подтвердить подлинность метки.
Центральная часть просмотровой зоны антистоксовского датчика
подсвечивается белым светом, чтобы облегчить позиционирование
метки для контроля. Лазерный луч сфокусирован в узкое пятно в сред-
ней части просмотровой зоны. При обнаружении отклика метки детек-
тор выключает вспомогательную белую подсветку просмотровой зоны,
что позволяет оператору непосредственно наблюдать отклик метки (в
виде небольшой светящейся точки) и определить его цвет.
Одновременно, детектор определяет тип метки и отображает его в
правой нижней части монитора.
6
Прибор необходимо извлечь из упаковки и установить на горизон-
тальную поверхность рабочего стола, так чтобы монитор был повернут
в сторону оператора. Необходимо обеспечить свободное пространство
непосредственно перед прибором для размещения банкноты в поле
зрения камеры общего вида, и непосредственно за ним для беспре-
пятственного прохождения банкноты через просмотровую щель.
Для начала работы с прибором требуется вставить штекер адаптера
электропитания в соответствующий разъем на приборе (Рис. 1 (4)).
Затем необходимо адаптер электропитания вставить в сетевую ро-
зетку с напряжением 110-240 В ~50/60 Гц. Далее прибор нужно вклю-
чить продолжительным нажатием на кнопку управления (Рис. 1 (3)).
После этого должен засветиться монитор, указывая на то, что прибор
включен и готов к работе.
ПОДГОТОВКА К РАБОТЕ
ПОРЯДОК РАБОТЫ
Нужный режим подсветки просмотровой зоны камеры можно выби-
рать при помощи кнопки управления. Для включения антистоксовского
контроля нужно поместить банкноту в просмотровую щель (Рис.3).
Перечень возможных режимов работы приведен в Таблице 1.
