Dors 1170 Light Черный (FRZ-029387) [5/7] Таблица 1

Dors 1170 Light Черный (FRZ-029387) [5/7] Таблица 1
8 9
Размещение
банкноты
Режим,
тип подсветки
Индикация на
мониторе прибора
Перед
детектором
В просмотровой
щели
Контроль ИК-меток (совместная
подсветка 850 нм и 940 нм)*
Контроль М-метки (чередующаяся
подсветка 850 нм и 940 нм)
ИК
ИК-М
Интеллектуальный антистоксовский контроль
(работает без выключения контроля ИК
или М-меток)
АНТИСТОКС
Таблица 1
* Этот вид подсветки устанавливается после включения прибора

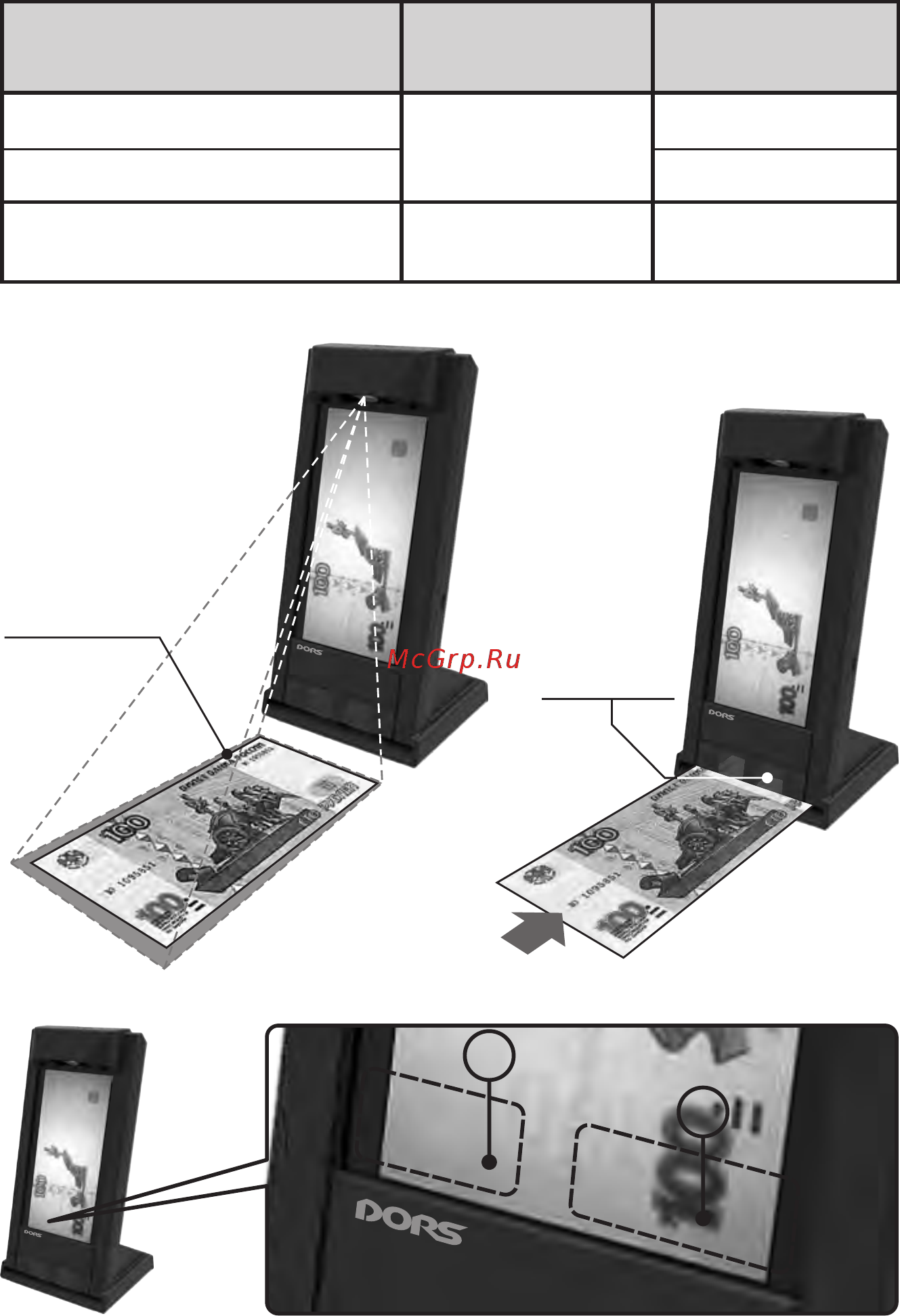

Рис. 2
Режим контроля
общего вида
банкноты
Просмотровая
зона
камеры
общего вида
Просмотровая
зона камеры
с антистоксом
КАМ
1X
ИК
АНТИСТОКС
НЕТ МЕТКИ
КАМ
1
X
ИК-М
АНТИСТОКС
МЕТКА
M1
11
7
0
11
7
0
Рис. 3
Режим контроля банкноты
с антистоксом
Области монитора с индикацией о текущем режиме проверки
приведены на Рис. 4.
Функции кнопки управления (Рис. 1 (3)):
1 Продолжительное нажатие кнопки в течение примерно 1 сек. на
выключенном приборе включает его.
2 Однократное короткое нажатие на кнопку переключает источник
подсветки просмотровой зоны камеры общего вида между режимом
ИК-контроля и режимом наблюдения М-меток.
• Для ИК-контроля (ИK) используется широкополосная подсветка
банкноты ИК-излучением в диапазоне 830 нм – 960 нм.
• Для контроля М-метки (ИK-М), происходит периодическое пере-
ключение длины волны излучения с 850 нм на 940 нм и наоборот.
В результате, изображение M-метки, если она имеется в иссле-
дуемой банкноте, появляется и исчезает на мониторе прибора.
3 Продолжительное нажатие на кнопку управления в течение при-
мерно 1 с. во всех режимах выключает прибор.
КАМ
1X
ИК
АНТИСТОКС
ОТКЛ
11
7
0
КАМ
1X
ИК
A
НТИСТОКС
НЕТ МЕТКИ
11
7
0
Рис. 4 Сообщения на мониторе прибора
1
2
ОПИСАНИЕ РЕЖИМОВ ПРОВЕРКИ
Общая проверка ИК-меток
Поместите проверяемую банкноту непосредственно перед прибо-
ром. На банкноту не должен падать прямой солнечный свет или свет от
мощных источников искуственного освещения. В противном случае на-
блюдение метки будет затруднено или вовсе невозможно. Включите ре-
жим ИК-контроля (индикация на мониторе ИK). Наблюдайте изображе-
ние ИК-меток на мониторе прибора. Проведите сравнение изображения
с приведенным в карте меток для соответствующего типа банкноты.
Проверка «М» – меток
Поместите проверяемую банкноту непосредственно перед прибо-
ром. На банкноту не должен падать прямой солнечный свет или свет от
мощных источников искуственного освещения. В противном случае на-
блюдение метки будет затруднено или вовсе невозможно. Включите
режим контроля «М»-метки (индикация на мониторе ИK-М).
Наблюдайте изображение ИК-меток на мониторе монитора.
«М»–метки должны отчетливо мерцать с периодичностью, пример-
но, 2 раза в секунду.
Наличие и положение «М»-метки можно проверить по карте меток
для соответствующего типа банкноты.
Проверка антистоксовских меток
Поместите проверяемую банкноту в просмотровую щель. Не до-
пускайте попадания в зону воздействия лазерного излучения прямого
солнечного света или прямого света от внешних источников. В против-
ном случае наблюдение метки и определение типа люминофора будет
затруднено или вовсе невозможно, при этом на мониторе прибора
появится сообщение – «ЗАСВЕТКА». Глядя на просмотровую зону
