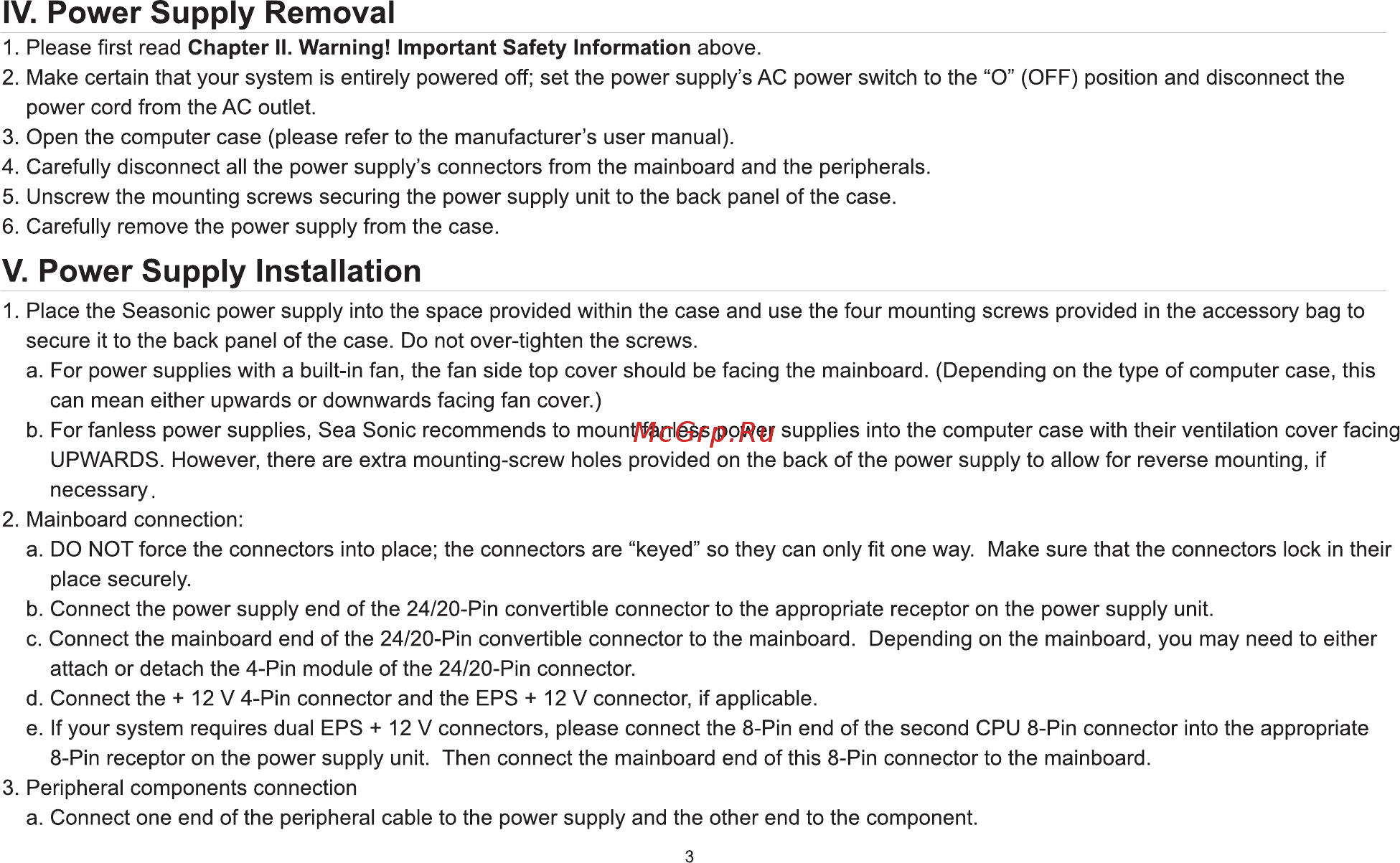

IV Power Supply Removal 1 Please first read Chapter II Warning Important Safety Information above 2 Make certain that your system is entirely powered off set the power supply s AC power switch to the O OFF position and disconnect the power cord from the AC outlet 3 Open the computer case please refer to the manufacturer s user manual 4 Carefully disconnect all the power supply s connectors from the mainboard and the peripherals 5 Unscrew the mounting screws securing the power supply unit to the back panel of the case 6 Carefully remove the power supply from the case V Power Supply Installation 1 Place the Seasonic power supply into the space provided within the case and use the four mounting screws provided in the accessory bag to secure it to the back panel of the case Do not over tighten the screws a For power supplies with a built in fan the fan side top cover should be facing the mainboard Depending on the type of computer case this can mean either upwards or downwards facing fan cover b For fanless power supplies Sea Sonic recommends to mount fanless power supplies into the computer case with their ventilation cover facing UPWARDS However there are extra mounting screw holes provided on the back of the power supply to allow for reverse mounting if necessary 2 Mainboard connection a DO NOT force the connectors into place the connectors are keyed so they can only fit one way Make sure that the connectors lock in their place securely b Connect the power supply end of the 24 20 Pin convertible connector to the appropriate receptor on the power supply unit c Connect the mainboard end of the 24 20 Pin convertible connector to the mainboard Depending on the mainboard you may need to either attach or detach the 4 Pin module of the 24 20 Pin connector d Connect the 12 V 4 Pin connector and the EPS 12 V connector if applicable e If your system requires dual EPS 12 V connectors please connect the 8 Pin end of the second CPU 8 Pin connector into the appropriate 8 Pin receptor on the power supply unit Then connect the mainboard end of this 8 Pin connector to the mainboard 3 Peripheral components connection a Connect one end of the peripheral cable to the power supply and the other end to the component 3
