Benq TK800 [18/51] Подключение
![Benq TK800 [18/51] Подключение](/views2/1453421/page18/bg12.png)
17
:
1. .
2. .
3. .
•
(.
. 7).
.
• .
.
•
. /
FN + .
FN .
. .
•
, .
, .
/
HDMI
VGA
1
2
3
1 3 2 1
1
2
Содержание
- Выбрать 1
- Магазин 1
- Руководство пользователя 2
- Авторские права 3
- Информация о гарантии и авторских правах 3
- Ограничение ответственности 3
- Ограниченная гарантия 3
- Патенты 3
- Содержание 4
- В некоторых странах напряжение сети 5
- В процессе работы лампа проектора 5
- Важные правила техники безопасности 5
- Во время работы проектора запрещается 5
- Данный проектор разработан и протестирован в соответствии с последними стандартами по безопасности оборудования для информационных технологий тем не менее для безопасного использования этого аппарата необходимо выполнять все инструкции указанные в данном руководстве и на самом проекторе 5
- Закрывать проекционный объектив какими либо предметами это может привести к нагреванию и деформации этих предметов или даже стать причиной возгорания чтобы временно выключить лампу используйте функцию 5
- Интенсивный луч света опасен для зрения 5
- Не используйте лампы с истекшим 5
- Нестабильно проектор рассчитан на безопасную работу при напряжении в сети от 100 до 240 в переменного тока но отключение питания или скачки напряжения 10 в могут привести к его неисправности 5
- Номинальным сроком службы при работе сверх установленного срока службы лампа в редких случаях может разбиться 5
- Сильно нагревается перед заменой лампы необходимо дать проектору остыть в течение приблизительно 45 минут 5
- Сохраните его для справки в дальнейшем 5
- Группа риска 7
- Введение 8
- Дополнительные принадлежности 8
- Замена элементов питания пульта ду 8
- Комплект поставки 8
- Стандартные принадлежности 8
- Внешний вид проектора 9
- Проектор и пульт ду 10
- Элементы управления и функции 10
- Рабочий диапазон пульта ду 11
- Выбор местоположения 12
- Расположение проектора 12
- Выбор размера проецируемого изображения 13
- Например если полученное расстояние проецирования составляет 500 см наиболее близким значением в столбце расстояние до экрана мм является 5 005 мм в той же строке указано что требуется размер экрана 140 дюймов приблизительно 3 6 м 13
- Например при 120 дюймовом экране рекомендуемое расстояние проецирования составляет 4 290 мм 13
- Размер проецируемого изображения зависит от расстояния между объективом проектора и экраном настройки масштабирования и видеоформата 13
- Размеры проецируемого изображения 13
- Соотношение сторон экрана составляет 16 9 проецируемого изображения 16 9 13
- Монтаж проектора 14
- Перед монтажом проектора 14
- Автонастройка изображения 16
- Настройка проецируемого изображения 16
- Настройка угла проецирования 16
- Коррекция трапецеидального искажения 17
- Точная настройка размера и резкости изображения 17
- Аудиокабель 18
- Для каждого источника сигнала используйте соответствующий кабель 18
- Кабели должны быть плотно вставлены в разъемы 18
- Кабель hdmi 18
- Кабель уса 18
- Перед выполнением любых подключений обязательно выключите все оборудование 18
- Подключение 18
- При подключении источника сигнала к проектору обеспечьте выполнение следующих условий 18
- Подключение источников аудиосигнала 19
- Включение проектора 20
- Эксплуатация 20
- Порядок работы с меню 22
- Если вы забыли пароль 23
- Защита паролем 23
- Защита проектора 23
- Использование троса безопасности с замком 23
- Установка пароля 23
- Изменение пароля 24
- Отключение функции защиты паролем 24
- Процедура восстановления пароля 24
- Выбор входного сигнала 25
- Выключение проектора 26
- Непосредственное отключение питания 26
- Меню изображение 27
- Работа с меню 27
- Меню дисплей 31
- Меню установка 33
- Меню настройки системы основные 34
- Меню настройки системы дополнит 35
- Возврат к исходным заводским настройкам 37
- Вы можете отключить предупреждающие светодиодные индикаторы необходимо для предотвращения нарушения светового потока при просмотре изображений в темном помещении 37
- Меню информация 37
- Отображение текущего режима 30 37
- Показывает версию микропрограммы 37
- Показывает входной формат системы 37
- Показывает наработку лампы в 37
- Показывает режим выбранный в меню 37
- Показывает текущий источник сигнала 37
- Показывает физическое разрешение входного сигнала 37
- Проектора 37
- Часах 37
- Обслуживание 38
- Транспортировка проектора 38
- Уход за проектором 38
- Хранение проектора 38
- Чистка корпуса проектора 38
- Чистка объектива 38
- Данные о времени работы лампы 39
- Информация о лампе 39
- Продление срока службы лампы 39
- Срок замены лампы 40
- Выверните винты крепления крышки лампы 41
- Замените лампу 41
- Ослабьте винт крепления лампы 41
- Отключите проектор и извлеките вилку питания из розетки если лампа горячая 41
- Отключите разъем лампы 41
- Поднимите ручку в вертикальное положение 41
- С двух сторон проектора чтобы высвободить крышку лампы 41
- Снимите крышку лампы с проектора 41
- То во избежание ожогов подождите приблизительно 45 минут пока лампа остынет 41
- В горизонтальном положении и зафиксирована 42
- Вставьте новую лампу как показано на рисунке 42
- Затяните винт крепления лампы 42
- Затяните винты крепления крышки лампы 42
- Из проектора 42
- Подключите питание и запустите проектор 42
- С помощью ручки медленно извлеките лампу 42
- Совместите разъем лампы и 2 острых точки с проектором и вставьте лампу до фиксации 42
- Убедитесь что ручка находится полностью 42
- Установите крышку лампы на проектор 42
- Установите разъем лампы 42
- Сброс таймера лампы 43
- Индикаторы 44
- О о о 44
- Поиск и устранение неисправностей 45
- Входы 46
- Выходы 46
- Механические характеристики 46
- Оптические характеристики 46
- Ремонт 46
- Технические характеристики 46
- Транспортировка 46
- Требования к окружающей среде 46
- Управление 46
- Характеристики проектора 46
- Электрические характеристики 46
- Габаритные размеры 47
- Генератор мгц 48
- Н частота кгц тактовый 48
- Обновления 48
- Поддерживаемые режимы синхронизации для входа пк 48
- Разрешение режим 48
- Скорость 48
- Таблица синхронизации 48
- D черед 49
- Генератор мгц 49
- Зосовмещ 49
- Кадров 49
- Обновления гц н частота кгц тактовый 49
- По верт 49
- По гор 49
- Поддерживается синхронизация для входа hdmi hdcp 49
- Разрешение режим скорость 49
- Синхронизация с пк 49
- D совмещ 50
- D черед 50
- Кадров 50
- Кгц 50
- Мгц 50
- По верт 50
- По гор 50
- Синхрониза 50
- Синхронизации видео 50
- Упаковка 50
- Ция разрешение 50
- Частота по вертикали 50
- Частота по горизонтали 50
- Частота син хросигнала 50
- Магазин wwwj ua 51
- Обратите внимание 51
- Тот самый 51
Похожие устройства
- Lenovo Yoga 530-14IKB 81EK0093RU Инструкция по эксплуатации
- Acer Swift 3 SF314-54G-56XR NX.GYSER.004 Инструкция по эксплуатации
- HP Pavilion x360 14-cd0008ur 4GU42EA Инструкция по эксплуатации
- Viewsonic PA502SP Инструкция по эксплуатации
- HP 400 G5 4NU29EA Инструкция по эксплуатации
- HP ENVY x360 15-cn0001ur 4GY16EA Инструкция по эксплуатации
- Acer Swift 3 SF314-54G-81P9 NX.GY0ER.007 Инструкция по эксплуатации
- HP ENVY x360 15-cp0010ur 4TT99EA Инструкция по эксплуатации
- Samsung SL-M4020ND/XEV Инструкция по эксплуатации
- HP Pavilion x360 14-cd0009ur 4HB29EA Инструкция по эксплуатации
- HP ENVY x360 15-cn0005ur 4GR05EA Инструкция по эксплуатации
- MSI 8RE-032RU 9S7-1T3111-032 Инструкция по эксплуатации
- HP Pavilion x360 15-cr0005ur 4HE70EA Инструкция по эксплуатации
- HP 400 G5 4NU48EA Инструкция по эксплуатации
- Telefunken TF-LED65S37T2SU Черный Инструкция по эксплуатации
- Viewsonic PA503S VS16905 Инструкция по эксплуатации
- Acer Swift 3 SF314-54G-85WH NX.GYJER.006 Инструкция по эксплуатации
- Digis Optimal-D DSOD-4303 Инструкция по эксплуатации
- HP Pavilion x360 14-cd0011ur 4HC02EA Инструкция по эксплуатации
- HP ENVY x360 15-cn0006ur 4GW72EA Инструкция по эксплуатации

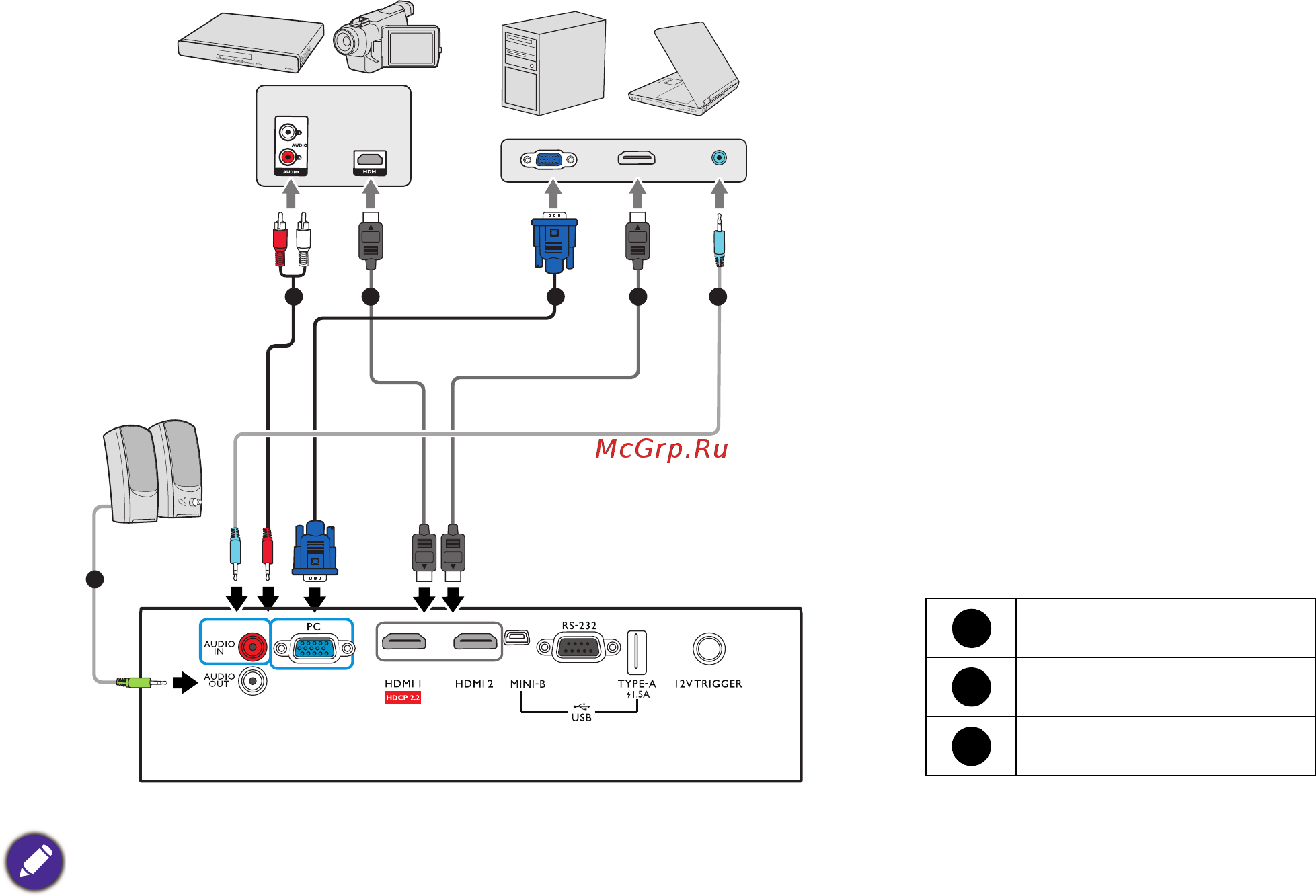

Подключение При подключении источника сигнала к проектору обеспечьте выполнение следующих условий 1 Перед выполнением любых подключений обязательно выключите все оборудование 2 Для каждого источника сигнала используйте соответствующий кабель 3 Кабели должны быть плотно вставлены в разъемы Устройство аудио видео Портативный или настольный компьютер Аудиокабель о о Кабель HDMI Кабель УСА На представленных выше рисунках кабелей некоторые могут не входить в комплект поставки проектора см раздел Комплект поставки на стр 7 Они доступны для приобретения в магазинах электронных товаров Иллюстрации подключения приведены исключительно в качестве примера Задние разъемы на проекторе могут различаться в зависимости от модели В большинстве портативных компьютеров не предусмотрено автоматическое включение внешних видеопортов при подключении проектора Обычно включение выключение внешнего дисплея осуществляется с помощью комбинации кнопок FN функциональная кнопка Нажмите одновременно клавишу РИ и соответствующую функциональную клавишу Сведения о комбинациях клавиш см в инструкции к портативному компьютеру Если после включения проектора и выбора соответствующего источника видеосигнала воспроизведение видео не происходит проверьте включение и исправность источника сигнала Кроме того проверьте правильность подключения кабелей видеосигнала Подключение 17
