7

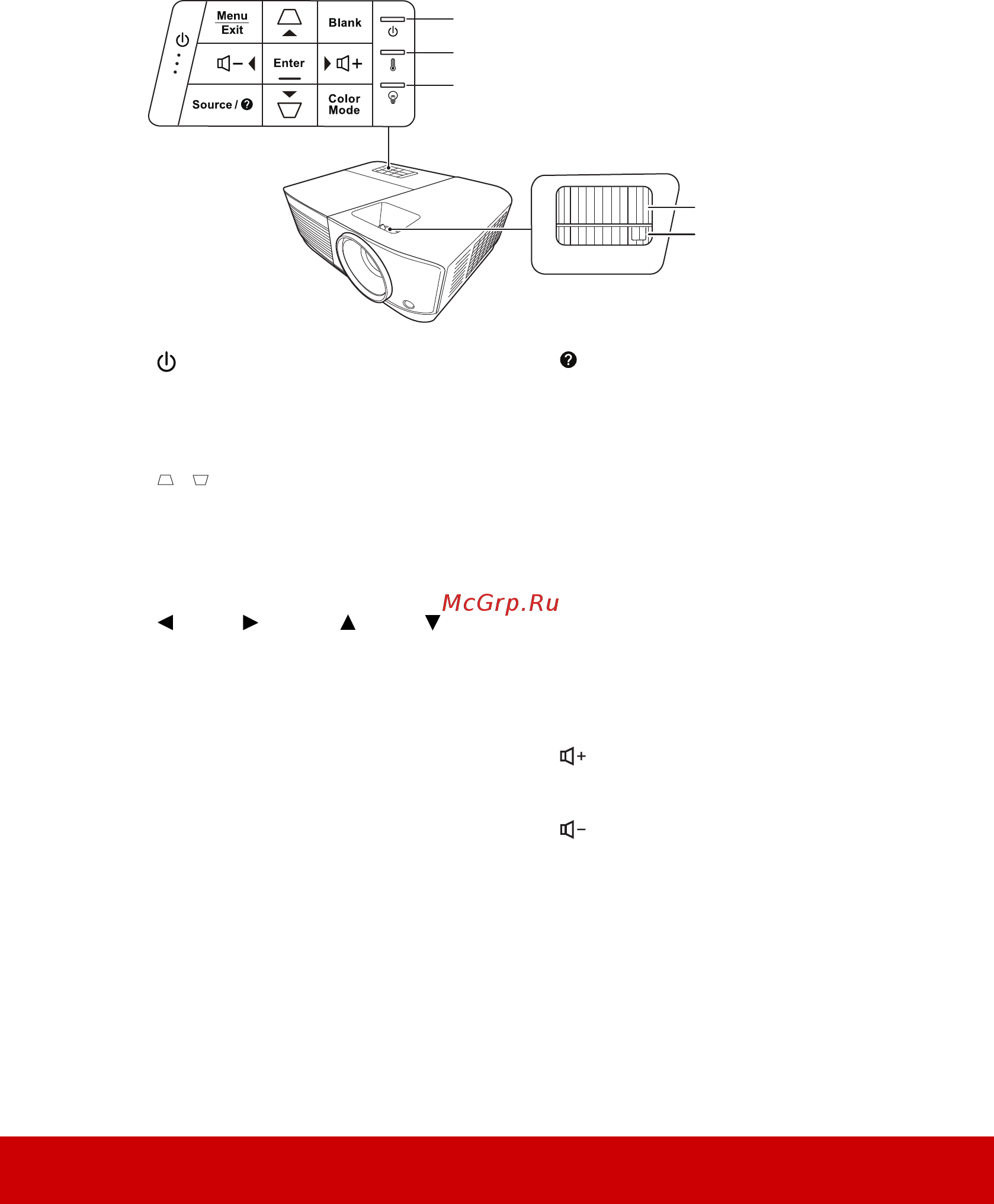

Органы управления и их назначение
Проектор
• Питание
Попеременное переключение проектора
между режимами ожидания и
включения питания.
•/ (Кнопки коррекции
трапецеидальных искажений )
Ручная коррекция искажений
изображения, возникающих при
проецировании под углом к экрану.
• Влево/ Вправо/ Вверх/ Вниз
Выбор нужных пунктов меню и
регулировка значений параметров, когда
активировано экранное меню.
•Menu
Включение экранного меню.
•Exit
Возврат к предыдущему меню, выход
и
сохранение настроек меню.
• Source
Отображение панели выбора источника
входного сигнала.
• (Справка)
Отображение меню СПРАВКА после
нажатия и удержания в течение 3
секунд.
•Blank
Скрытие изображения с экрана.
•Enter
Активация выбранного пункта
экранного меню, когда активировано
экранное меню.
•Color Mode
Выбор доступного режима настройки
изображения.
• (Громкость +)
Увеличение уровня громкости.
• (Громкость -)
Уменьшение уровня громкости.
Кольцо
фокусировки
Индикатор питания
Индикатор лампы
Индикатор температуры
Кольцо
масштабирования
