16

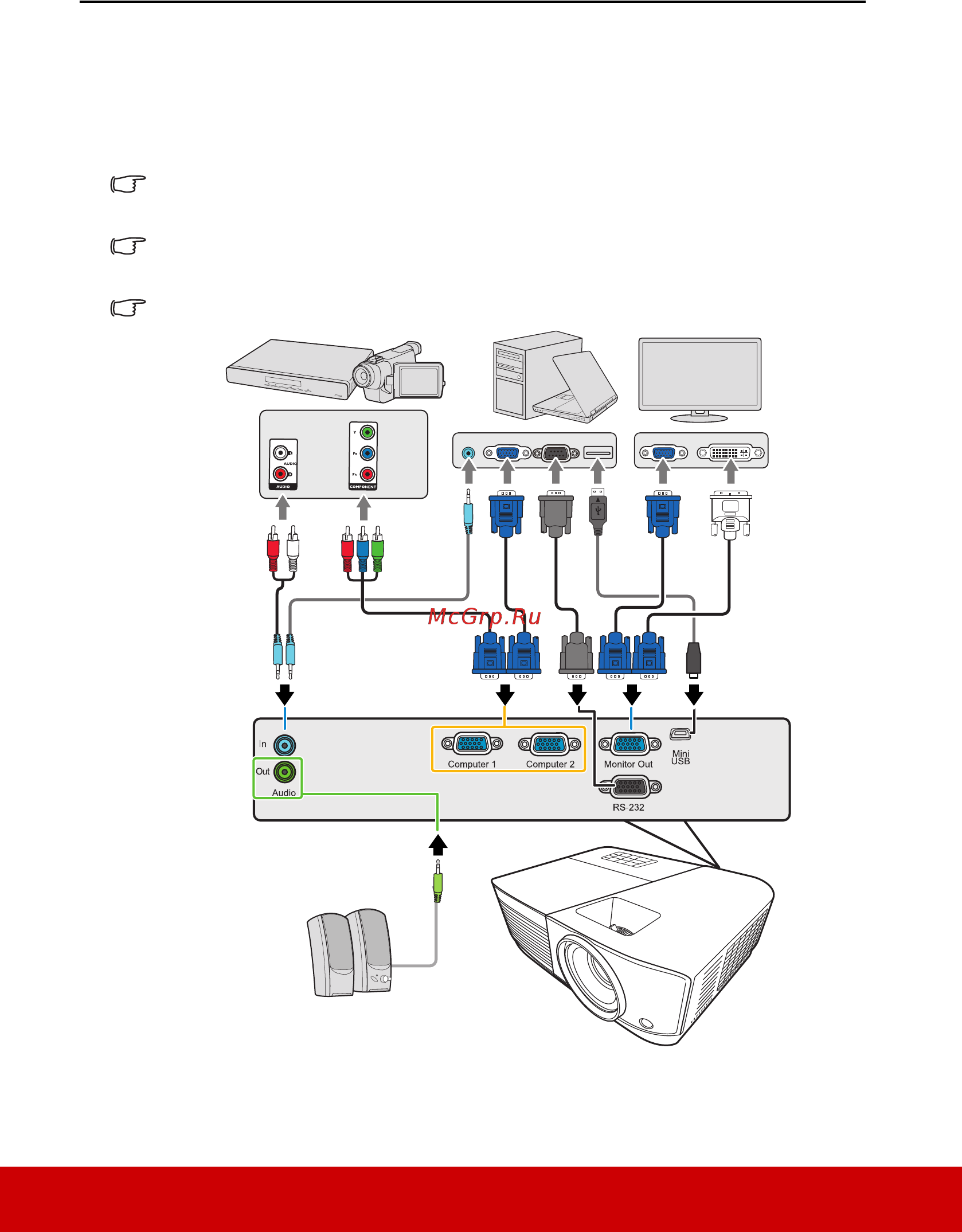

Порядок подключения
При подключении источника видеосигнала к проектору выполните следующие
действия:
1. Перед выполнением любых подключений выключите все оборудование.
2. Для каждого источника сигнала используйте соответствующие ему кабели.
3. Проверьте надежность подключения кабелей.
Некоторые из соединительных кабелей, показанных на рисунке внизу, могут не входить
в комплект поставки проектора (см. раздел "Комплект поставки" на странице 6). Их
можно купить в магазинах электронной техники.
Иллюстрации подключения приводятся исключительно в качестве примера. Разъемы
на корпусе проектора могут отличаться от показанных в зависимости от модели
проектора.
Подробную информацию
о способах подключения см. на стр. 17-20.
PA500S/PA500X
