- 13 - Инсталляция аппаратного обеспечения

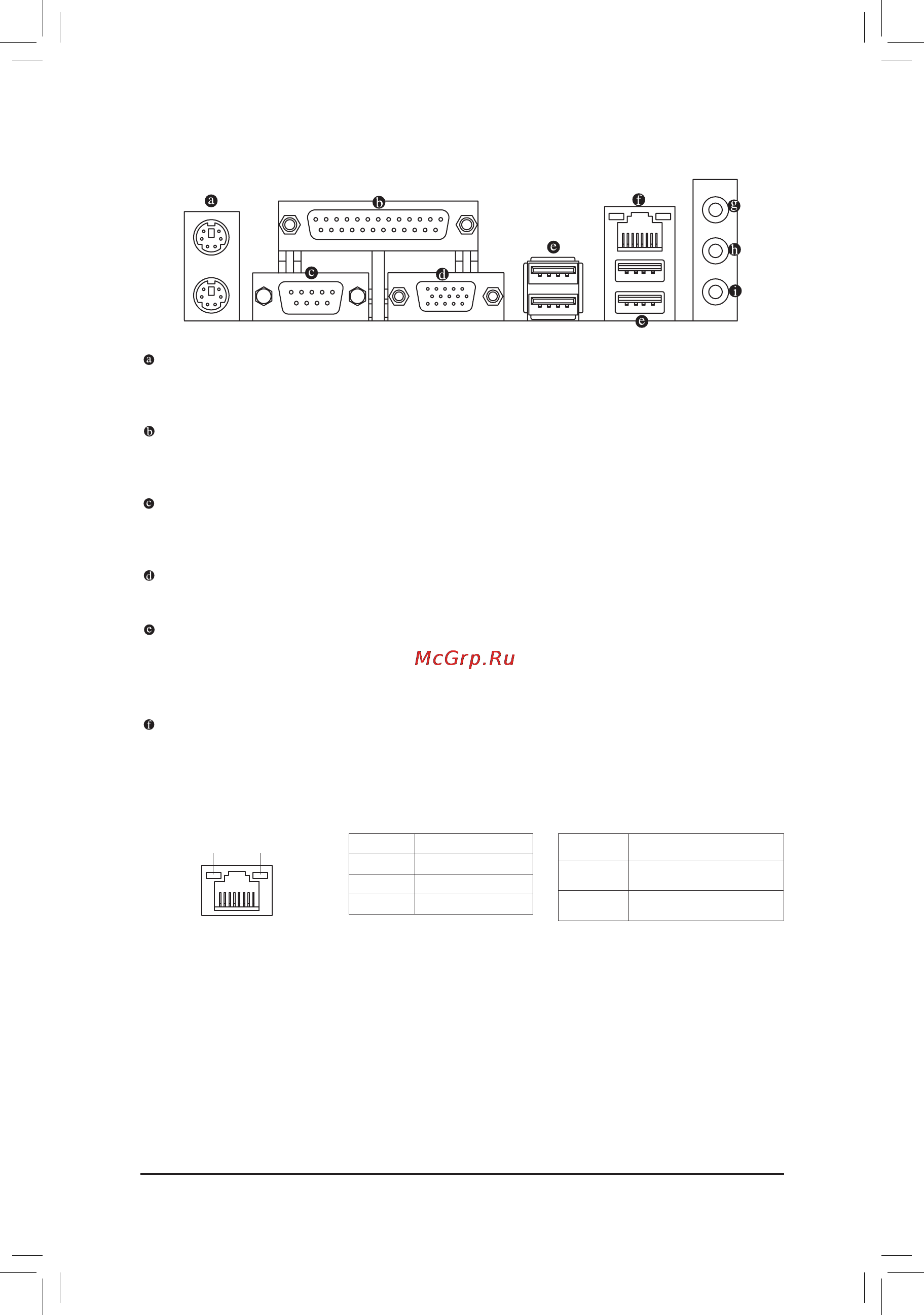

1-6 Интерфейсные разъемы на задней панели

PS/2 разъем клавиатуры или мыши

Используйте верхний порт (зеленый) для подключения PS/2 для п одключения мыши, а нижний порт

(фиолетовый) для подключения PS/2 для клавиатуры.

Параллельный порт

Используйте этот разъем для подключения таких устройств как принтер, сканер и других.

Параллельный разъем также называют принтерным разъемом.

Последовательный COM порт

Используйте этот разъем для подключения таких устройств как мышь, модем и другой

периферии.

Разъем D-Sub

Разъем D-Sub предназначен для подключения монитора средствами D-Sub интерфейса.

Разъем USB 2.0/1.1

USB разъем поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения

клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-

интерфейсом.

Сетевая розетка RJ-45

Разъем сетевого LAN-интерфейса позволяет устанавливать соединение со скоростью до 100

Мбит/с. В таблице приведены возможные состояния LAN-Разъема, о которых информируют два

светодиодных индикатора на розетке.

Индикатор активности LAN-порта:Индикатор LAN-соединения/Скорость:

Индикатор

активности

LAN-порта

Индикатор

LAN-соединения/

Скорость

Порт LAN-интерфейса

Состояние Скорость

Оранжевый 1 Гбит/с

Зеленый 100 Мбит/с

Выключен 10 Мбит/с

Активность

индикатора

Скорость

Мигает

Осуществляется прием и

передача данных

Выключен

Прием и передача данных

отсутствуют
