- 13 - Инсталляция аппаратного обеспечения
1-6 КонфигурированиевидеоподсистемыврежимеATIHybridCrossFireX™
Объединение ресурсов встроенного и дискретного видеоадаптера в режиме ATI Hybrid CrossFireX™
может значительно повысить производительность видеосистемы на платформе AMD. В этом разделе
рассматривается процедура настройки режима ATI Hybrid CrossFireX™.
A.Системныетребования
- Предустановленная операционная система Windows 7/Vista
- Системная плата, совместимая с режимом ATI Hybrid CrossFireX и сертифицированный драйвер
- Графическая плата, совместимая с режимом ATI Hybrid CrossFireX и сертифицированный
драйвер
(Примечание 1)
B.Процедурасоединенияграфическихплат
Шаг 1:
Изучите пошаговую инструкцию по установке плат расширения (Руководства пользователя, раздел 1-5)
и выполните процедуру инсталляции графической платы совместимой с режимом ATI Hybrid CrossFireX.
Шаг 2:
Подключите монитор к видеоразъему встроенного графического контроллера на задней панели
системной платы.
C.НастройкаBIOS
Вызовите BIOS, в разделе AdvancedBIOSFeatures выберете следующие настройки:
- Установите для режима InternalGraphicsMode опцию UMA.
(Примечание 2)
- Укажите для UMAFrameBufferSize значение 256Мбайт или 512Мбайт.
(Примечание 2)
- Отключите функцию SurroundView, выбрав опцию Disable.
- Назначьте порядок инициализации дисплея InitDisplayFirst, выбрав опцию OnChipVGA.
D.Конфигурированиедрайверавидеоподсистемы

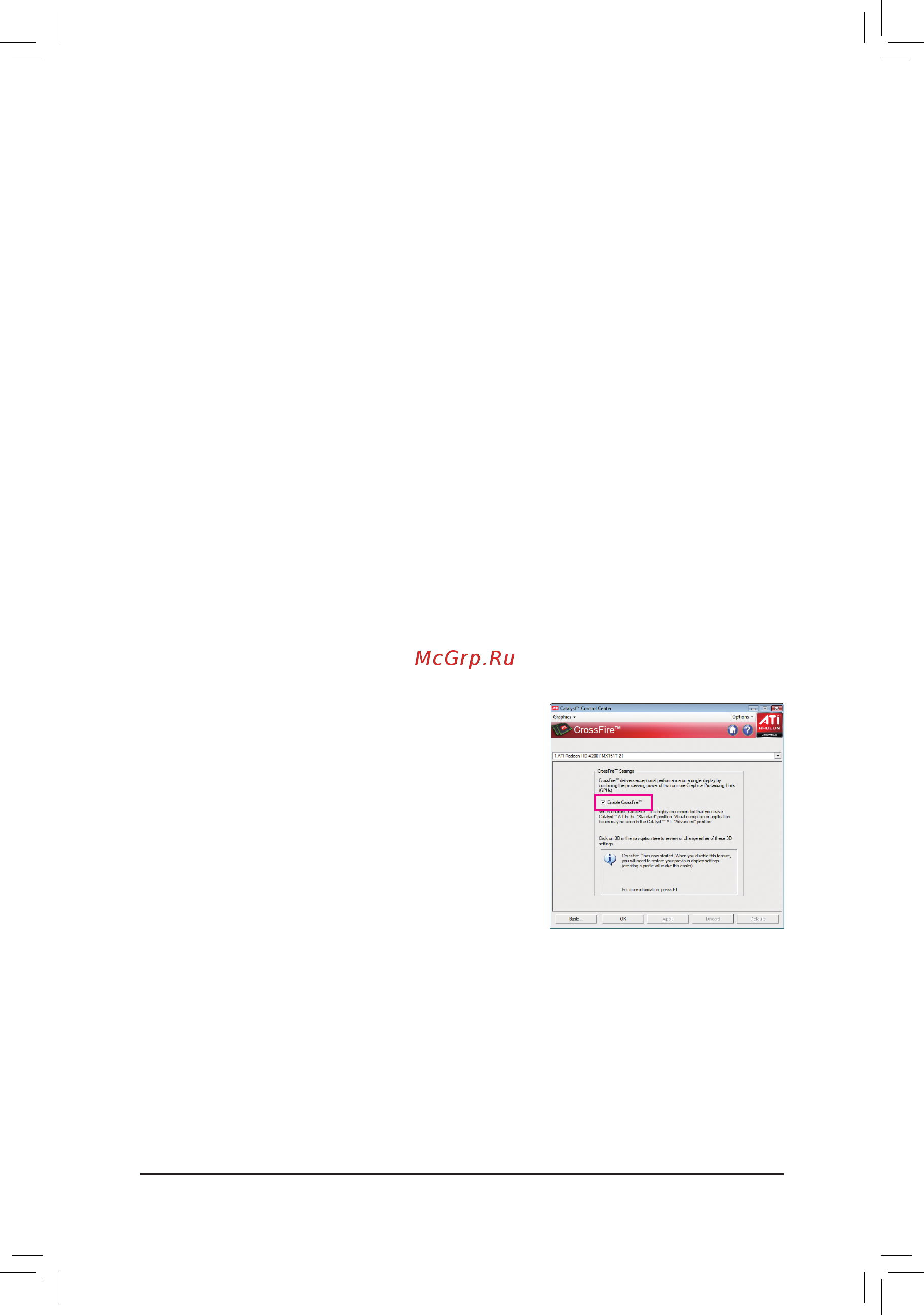

После инсталляции драйверов системной платы для
соответствующей ОС, вызовите оболочку драйвера ATI
CatalystControlCenter. Вызовите пункт меню CrossFireX и
выберете опцию EnableCrossFireX™ (режим CrossFireX™
активен).
(Примечание 1) Если комплект драйверов чипсета системной платы уже установлен,
инсталлировать драйвер встроенного графического контроллера не нужно.
(Примечание 2) Чтобы изменить в настройках BIOS Setup режим работы встроенного графического
контроллера InternalGraphicsMode или размер буфера UMAFrameBufferSize,
не забудьте сначала отключить функцию CrossFire средствами видеодрайвера для
соответствующей ОС.
