Gigabyte GA-880GM-UD2H (rev.1.3) [24/26] F_1394_1 разъемieee1394a интерфейса

Мощность блока питания должна быть достаточной для того чтобы обеспечить мощность блока питания должна быть достаточной для того чтобы обеспечить потребности всех установленных в системе компонентов желательно с небольшим запасом например 500 вт блок питания или более мощный в противном случае работоспособность системы оказывается нестабильной или старт компьютера вовсе невозможен 18

Пояснения 18

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 18

19 инсталляция аппаратного обеспечения 19

4 разъемы cpu_fan sys_fan для подключения вентиляторов 19

Fdd разъем флоппи дисковода 19

На системной плате установлены 4 контактные разъемы cpu_fan и sys_fan для подключения вентилятора системы охлаждения цп и системного вентилятора подключая вентиляторы к этим разъемам соблюдайте полярность черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор который выводит нагретые воздушные массы за пределы корпуса пк 19

Надлежащий теплоотвод помните что перегрев процессора или чипсета может вывести эти компоненты из строя или система будет работать не стабильно эти разъемы не требуют установки дополнительных перемычек не используйте 19

Перемычки для замыкания контактных групп fan разъемов 19

Пояснения 19

Разъем fdd применяется для подключения флоппи дисковода поддерживаются следующие типы флоппи дисководов 360 kбайт 720 kбайт 1 2 mбайт 1 44 mбайт и 2 88 mбайт перед тем как подключать устройство найдите контакт 1 на флоппи дисководе и интерфейсном кабеле контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета шлейфа по вопросам приобретения кабеля для флоппи дисковода обращайтесь к локальному дилеру 19

Убедитесь в том что подключенные к системе вентиляторы цп и чипсета обеспечивают 19

Ide разъемide 20

Sata2_0 1 2 3 4 пропускнаяспособностьsata интерфейса3гбит с чипсетamd 20

Для организации raid массива уровня 0 или 1 потребуется два накопителя если в 20

Для организации raid массива уровня 10 потребуется четыре накопителя при этом 20

Инсталляция аппаратного обеспечения 20 20

Общее количество жестких дисков установленных в системе должно быть четным 20

Подключите г образный разъем интерфейсного кабеля к жесткому sata диску 20

Пояснения 20

Разъем ide допускает подключение двух ide устройств например жесткий диск и оптический накопитель перед тем как подключать кабель к устройству обратите внимание на специальный ключ на разъеме кабеля который поможет правильно сориентировать его по отношению к устройству в тех случаях когда к системе планируется подключить два ide устройства необходимо определить какое из них будет ведущим master а какое ведомым slave для получения информации о конфигурировании ide устройства обратитесь к инструкции из комплекта поставки накопителя 20

Разъем sata соответствует спецификации sata 3 и совместим со стандартами sata ii и sata пиковая пропускная способность 6 гбит с 3 гбит с и 1 5 гбит с соответственно каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер чипсета amd sb710 предоставляет возможность организовать для дисковой подсистемы raid массив уровня 0 1 10 и jbod дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 20

Системе установлены более двух дисков общее их количество должно быть четным 20

21 инсталляция аппаратного обеспечения 21

F_panel разъемфронтальнойпанели 21

Msg pwr индикаторы message power sleep led желтый фиолетовый 21

Дизайн фронтальной панели у различных шасси корпус пк может отличаться друг от друга по умолчанию на фронтальной панели представлены группы контактов динамика кнопок power reset индикатора активности жесткого диска и др после подключения всех проводов еще раз проверьте полярность перед включением пк 21

Подключите к контактной группе f_panel кнопки power switch питание reset перезагрузка датчик вскрытия корпуса chassis intrusion а также индикатор статуса шасси системного блока и speaker динамик соблюдая полярность согласно инструкции см рис 21

Cd_in разъемcdin колодкачерногоцвета 22

F_audio разъемфронтальнойаудиопанели 22

Блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio 22

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd и ac 97 и предназначена для подключения аудиомодуля пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 22

Для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с аудиоподсистемой ac 97 обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы 22

Для фронтальной панели ac 97 22

Для фронтальной панели hd audio 22

Инсталляция аппаратного обеспечения 22 22

Некоторые шасси оснащены фронтальной панелью конфигурация которой отличается от 22

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса hd audio 22

Разъемы аудиоподсистемы представлены как на передней так и на задней панели системного 22

Стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 22

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 22

23 инсталляция аппаратного обеспечения 23

F_usb1 f_usb2 f_usb3 разъемыusb интерфейса 23

Ieee 1394 на выносных планках чтобы исключить риск повреждения оборудования перед тем как инсталлировать 23

Spdif_io разъем вход выход s pdif интерфейса 23

Выносную планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 23

Не подключайте в usb разъемы на системной плате 10 контактные разъемы портов 23

Разъём s pdif вход выход предназначен для подключения устройств способных обрабатывать или поставлять цифровой аудиопоток и предполагает наличие специального оптического кабеля по вопросам приобретения оптического кабеля обратитесь к локальному дилеру 23

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 23

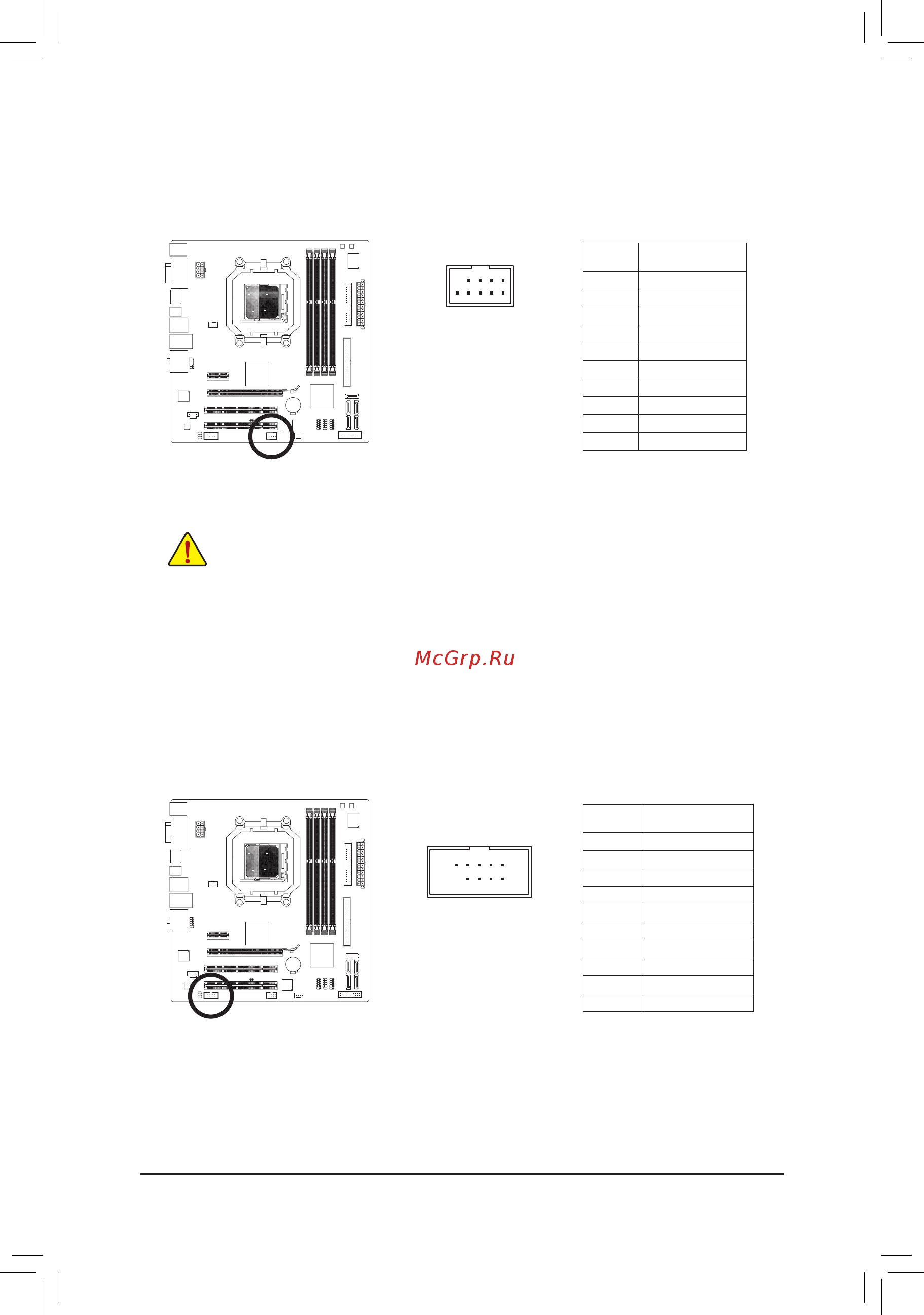

Com разъемпоследовательногопорта 24

F_1394_1 разъемieee1394a интерфейса 24

Для того чтобы выполнить соединение ieee 1394 устройства с пк сначала подключите 24

Инсталляция аппаратного обеспечения 24 24

Интерфейсный кабель к компьютеру а затем к устройству заранее позаботьтесь о надежности соединения 24

Не подключайте кабель usb портов на выносной планке к разъему ieee 1394 на системной плате чтобы исключить риск повреждения оборудования перед тем как инсталлировать выносную планку 24

Разъем coma на системной плате предназначен для подключения последовательного com порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

Разъем удовлетворяет требованиям спецификации ieee 1394a каждый разъем на плате поддерживает подключение одного ieee 1394a порта на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

С портом ieee 1394a выключите пк и отсоедините силовой кабель от блока питания 24

25 инсталляция аппаратного обеспечения 25

Bat батарея 25

Clr_cmos перемычкаclearingcmos 25
