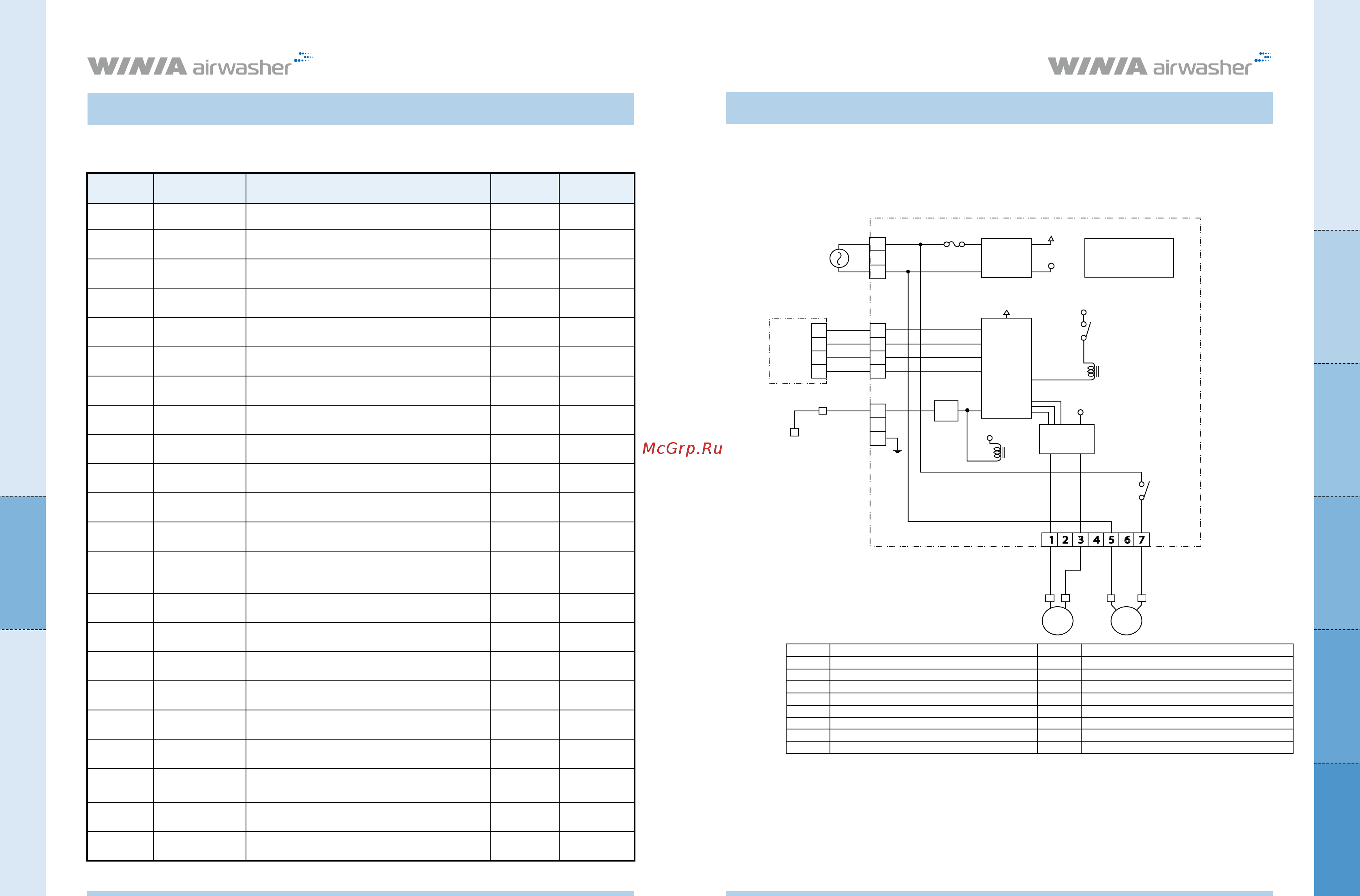

WINIA AWX-70PT [5/16] Код детали наименование детали ед изм я кол во
![WINIA AWX-70PT [5/16] Код детали наименование детали ед изм я кол во](/views2/1454596/page5/bg5.png)
9
Схема названия модели
Технические характеристики
моделимодели
Модель AWM-5**** Модель AWХ-7****
Диагностика неисправностей
и их устранение
8
Модель AWM-5****
№ КОД ДЕТАЛИ НАИМЕНОВАНИЕ ДЕТАЛИ ЕД.ИЗМ-Я КОЛ-ВО
10
WH100278 ДВИГАТЕЛЬ ВЕНТИЛЯТОРА
ШТ.
1
11
WH100277 ПАНЕЛЬ ДВИГАТЕЛЯ
ШТ.
1
12
WH100396 ДИСКОВЫЙ ДВИГАТЕЛЬ В СБОРЕ
ШТ.
1
12A
WH100152 ПАНЕЛЬ (ДИСКОВОГО ДВИГАТЕЛЯ)
ШТ.
1
12B
WH100257 ДИСКОВЫЙ ДВИГАТЕЛЬ
ШТ.
1
12C
WH100065 ЗУБЧАТОЕ КОЛЕСО
ШТ.
1
12D
WH100289 ИЗОЛЯЦИЯ (НИЗ)
ШТ.
1
12E
WH100397 КАБЕЛЬ ДВИГАТЕЛЯ
ШТ.
1
13
WH100403 ШНУР ЭЛЕКТРОПИТАНИЯ
ШТ.
1
14
WH100365 КОРПУС В СБОРЕ
ШТ.
1
14A
WH100357 КОРПУС
ШТ.
1
14B
WH100146 КОНТАКТНЫЙ РЫЧАГ
ШТ.
1
14C
WH100253
ВЫТЯЖНАЯ ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНАЯ
РЕШЕТКА
ШТ.
2
15
WH100422 ВОЗДУХОНАПРАВЛЯЮЩЕЕ УСТРОЙСТВО В СБОРЕ
ШТ.
2
15A
WH100149 ВОЗДУХОНАПРАВЛЯЮЩЕЕ УСТРОЙСТВО
ШТ.
1
15B
WH100420 ЗАЩИТНОЕ ПОКРЫТИЕ.
ШТ.
1
16
WH100283 ВИНТ
ШТ.
1
17
WH100252 ВЫТЯЖНАЯ ВОЗДУХОЗАБОРНАЯ РЕШЕТКА
ШТ.
1
18
WH100388 КОМПЛЕКТ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ
ШТ.
1
18A
WH100389 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ШТ.
1
18B
WH100390 БИОФИЛЬТР BSS В СБОРЕ
ШТ.
1
18C
WH100313 EASY KIT (ЩЕТКИ)
ШТ.
1
7. Список деталей сервисного центра
Driver
MICOM
LEM
SMPS
Main PCB Assy
Supply Power
220 Vac
12V
12V
CN2
PCN1
F
CN1
12V
12V
5V
5V
0~12V
GND
RY1
RY1
RY4
RY4
CN3
Жёлтый
Жёлтый
СинийКрасный
Красный
Зелёный
Коричневый
Синий
Серый
Чёрный
1 2 3 4 5 6 7
DM
BLDC
Mark
PAR TS
Part name Mark Part name
BLDC BLDC Fan motor LEM LED Module
DM Disk motor CS Capacitive sensor
SMPS Switch Mode Power Supply WL Water level rod
MICOM Micro Computer F Fuse
PCN1 Power Cord Connector Driver Sink Driver IC
CN1 Water Level Sensor Connector HS Humidty sensor
CN2 Humidity Sensor Connector RT1 Cut Relay
CN3 Motor Harness Connector RY4 Disk Motor Relay
1
2
3
1
2
3
4
1
2
3
4
CS
Красный
Красный
WL
HS
1
2
3
8. Установка
▶
