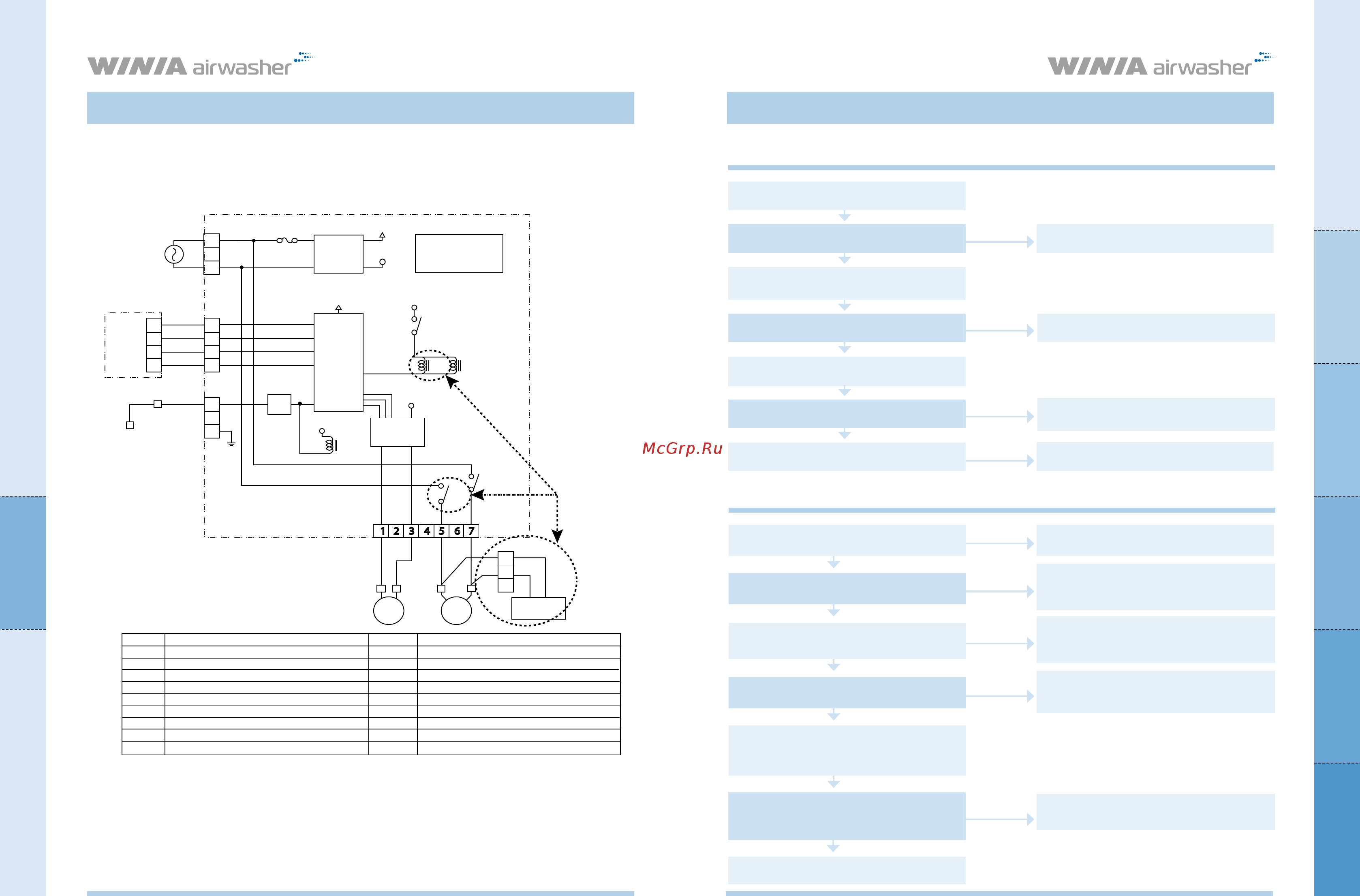

WINIA AWX-70PT [6/16] Прибор не включается
![WINIA AWX-70PT [6/16] Прибор не включается](/views2/1454596/page6/bg6.png)
11
Схема названия модели
Технические характеристики
моделимодели
Модель AWM-5**** Модель AWХ-7****
Диагностика неисправностей
и их устранение
10
Модель AWM-5****
Driver
MICOM
LEM
SMPS
Main PCB Assy
Supply Power
220 Vac
12V
12V
CN2
PCN1
F
CN1
12V
12V
5V
5V
0~12V
GND
RY1
RY1
RY2 RY4
RY4
RY2
CN3
CN4
Жёлтый
Запасная
деталь
Жёлтый
Жёлтый
Синий
Синий
Красный
Красный
Коричневый
Синий
Зелёный
Серый
Чёрный Красный
Чёрный
1 2 3 4 5 6 7
DM
BLDC
Mark
PAR TS
Part name Mark Part name
BLDC BLDC Fan motor LEM LED Module
DM Disk motor CS Capacitive sensor
SMPS Switch Mode Power Supply WL Water level rod
MICOM Micro Computer F Fuse
PCN1 Power Cord Connector Driver Sink Driver IC
CN1 Water Level Sensor Connector HS Humidty sensor
CN2 Humidity Sensor Connector RT1 Cut Relay
CN3 Motor Harness Connector RY4 Disk Motor Relay
CN4 PLASMA Connector PLASMA PLASMA negetiveion generator
1
2
3
1
2
3
4
1
2
3
4
CS
Красный
Красный
WL
HS
1
2
3
1
2
3
PLASMA
8. Установка
▶
Современная плазмовая модель
9.Таблица контрольных проверок
1) Прибор не включается
Выньте шнур электропитания из розетки и проверьте
источник переменного тока.
Переменное напряжение 220V±10%.
Проверьте работу генератора
переменного тока в Вашем доме.
Проблема заключается в напряжении постоянного тока
микросхемы (PU4) . Замените блок управления.
Переменное напряжение 220V±10%.
Проверьте IC входное и DC выходное
напряжение постоянного тока.
Индикатор питания микросхемы (PU4) входного
напряжения (№1): загорается 12В± 1В.
Индикатор питания микросхемы (PU4) выходного напряжения
(№3): загорается 12В± 1В.
Вставьте вилку в розетку и проверьте шнур
электропитания с двух сторон.
IЕсли нету проблем с предохранителем, значит схема
питания SMPS не работает. Смените блок управления.
2) Неисправности двигателя вентилятора
Прибор находится в режиме работы.
Влажность ниже 60%.
Включите прибор.
В определенном режиме эксплуатации, двигатель останавливается
при влажности более 60%.
Посмотрите руководство по эксплуатации.
В мерах безопасности двигатель останавливается при
неправильной установке корпуса и бака для воды , .
Установите их правильно.
Двигатель останавливается, когда загорается индикатор
отсутствия воды. Наполните бак для воды.
Неисправность цепи работы двигателя вентилятора.
Замените блок управления.
Уровень воды в порядке.
В режиме работы, проверьте напряжение №1-№3
(стандартная модель) и №1-№2 (плазмовая
модель) переходника CN №3.
Напряжение распределяется следующим образом:
Сильное: Постоянное напряжение 12±5%
Среднее: Постоянное напряжение 9±5%
Слабое: Постоянное напряжение 7.2±5%
Проверьте правильную установку двигателя
вентилятора и кабеля .
Корпус и бак для воды правильно установлены
между собой
Проверьте напряжение двигателя связанного с CN3.
Соедените заземляющий стержень SILK PIN переходника
CN3 с (-) и двигателя SLIK PIN с (+).
ДА
ДА
ДА
ДА
ДА
ДА
ДА
ДА
ДА
ДА
ДА
ДА
Проверьте шнур электропитания.
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
