Inter-M PA-1000B [7/10] Подключение внешней антенны

PA-1000 / PA-1000BR - 7 -

ПОДКЛЮЧЕНИЕ ВНЕШНЕЙ АНТЕННЫ

• Приемная FM антенна

Антенна необходима для уверенного приема удаленных радиостанций.

• Подключение внешней FM антенны

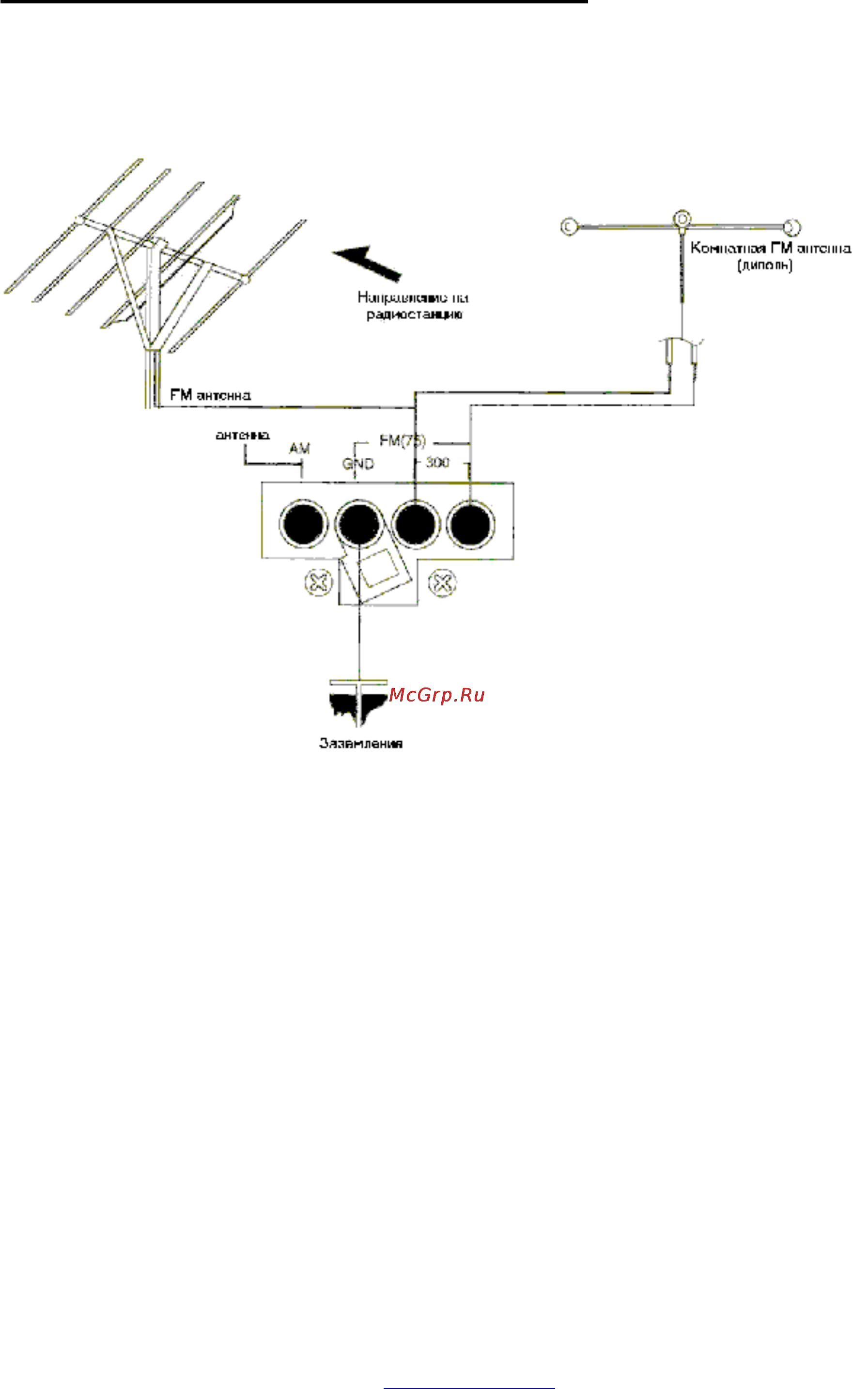

Подключите внешние антенны как показано на рисунке 1-1. Следует отметить, что подключение

общей антенны через 75Ω коаксиальный кабель более предпочтительно.

• Рамочная АМ антенна

Антенна для комнатной установки. Поворачивая антенну вокруг своей оси, добиваются наилучшего

приема радиостанций.

• Внешняя АМ антенна

Внешняя АМ антенна имеет большую чувствительность, по сравнению с рамочной. Ее подключение

надо производить как показано на рисунке 1-2.

• Заземление

Для уверенного приема во всех диапазонах, и в целях электро безопасности необходимо заземлить

корпус прибора.
