TERNEO sx unic с сенсорным управлением [2/4] Обратите внимание

TERNEO sx c сенсорным управлением [2/4] Обратите внимание
vF23_181119
Клеммы терморегулятора рассчитаны на провод с
2
сечением не более 2,5 мм . Для уменьшения меха-
нической нагрузки на клеммы желательно исполь-
зовать мягкий медный провод. Применение
миния не желательно. Провода затягиваются в клем-
мах при помощи отвертки с шириной жала не более
3 мм. Отвертка с жалом шириной более 3 мм может
нанести механические повреждения клеммам. Это мо-
жет повлечь потерю права на гарантийное обслужи-
вание. Затягивать клеммы необходимо с моментом не
более 0,5 Н·м.
Когда нагревателем является электрический
нагревательный кабель, он должен быть снабжен
переходной муфтой. Это необходимо для того,
чтобы избежать тепловых нагрузок на клеммы термо-
регулятора. Муфты заливают в стяжке вместе с нагре-
вательным проводом.
При монтаже важно обеспечить воз-
можность беспрепятственной заме-
ны датчика температуры пола в буду-
щем (рис. 2).
В цементно-песчаной стяжке пола датчик должен
закладываться только в монтажной трубке (на-
пример, металлопластиковой диаметром 16 мм),
изгибающейся один раз с радиусом не менее 5 см и
вводимой в обогреваемую зону на 50 см. Второй конец
с выводом соединительного провода датчика должен
заканчиваться в монтажной коробке. Такой способ
укладки датчика используется для того, чтобы иметь
возможность заменить датчик в будущем. Край трубки
герметизируют, например, изолентой для избежания
попадания раствора.
Датчик вводят в трубку после затвердевания стяж-
ки. Концы провода датчика необходимо зачистить и
обжать наконечниками с изоляцией.
При необходимости допускается укорачивание и
наращивание (не более 20 м) соединительных прово-
дов датчика. Для наращивания длины используйте
отдельный кабель. Около соединительного провода
датчика не должны находиться силовые провода, они
могут наводить помехи.
Необходимо, чтобы терморегулятор коммутиро-
вал ток не более 2/3 максимального тока, указанного
в паспорте. Если ток превышает это значение, то
необходимо нагревательный кабель подключить
через контактор (магнитный пускатель, силовое реле),
который рассчитан на данный ток (схема 3).
В случае возникновения вопросов по данному
устройству, обратитесь в Сервисный центр по теле-
фону, указанному ниже.
алю-
Монтаж
После монтажа убедитесь в правиль-
ности подключения внешнего датчика
и напряжения сети. В случае непра-
вильного подключения возможен вы-
ход из строя терморегулятора.
Терморегулятор предназначен для установки
внутри помещений. Риск попадания влаги и жидкос-
ти в месте установки должен быть минимален. При
установке в ванной комнате, туалете, кухне, бассей-
не терморегулятор должен быть в месте, недоступ-
ном для случайного попадания брызг.
Важно помнить, что терморегулятор желательно
размещать на внутренней стене помещения и не
рекомендуется подвергать его воздействию прямых
солнечных лучей и сквозняков (рис.2).
Температура окружающей среды при монтаже
должна находиться в пределах –5...+45 °С.
Высота установки терморегулятора должна нахо-
диться в пределах 0,4...1,7 м от уровня пола.
Терморегулятор монтируется и подключается
после установки и проверки нагрузки.
Для защиты от короткого замыкания в цепи на-
грузки обязательно перед терморегулятором необ-
ходимо установить автоматический выключатель
(АВ), номиналом не более 16 А. Он устанавливает-
ся в разрыв фазного провода, как показано на схе-
ме 2.
Для защиты человека от поражения электри-
ческим током утечки устанавливается УЗО (устрой-
ство защитного отключения). Эта мера обязательна
при укладке «теплых полов» во влажных помеще-
ниях. Для правильной работы УЗО экран нагре-
вательного кабеля необходимо заземлить (подклю-
чить к защитному проводнику РЕ) или, если сеть
двухпроводная, необходимо сделать защитное
зануление . е. экран подключить к нулю до УЗО).
На схеме 2 защитное зануление показано пункти-
ром.
Для монтажа необходимо:
— сделать в стене отверстие под монтажную ко-
робку диаметром 60 мм и каналы под провода пита-
ния и датчик (если необходимо);
подвести провода питания системы обогрева и
датчика (если необходимо) к монтажной коробке;
выполнить соединения согласно данному пас-
порту;
закрепить терморегулятор в монтажной короб-
ке. Для этого снять лицевую рамку, поместить тер-
морегулятор в монтажную коробку и зафиксировать
шурупами.

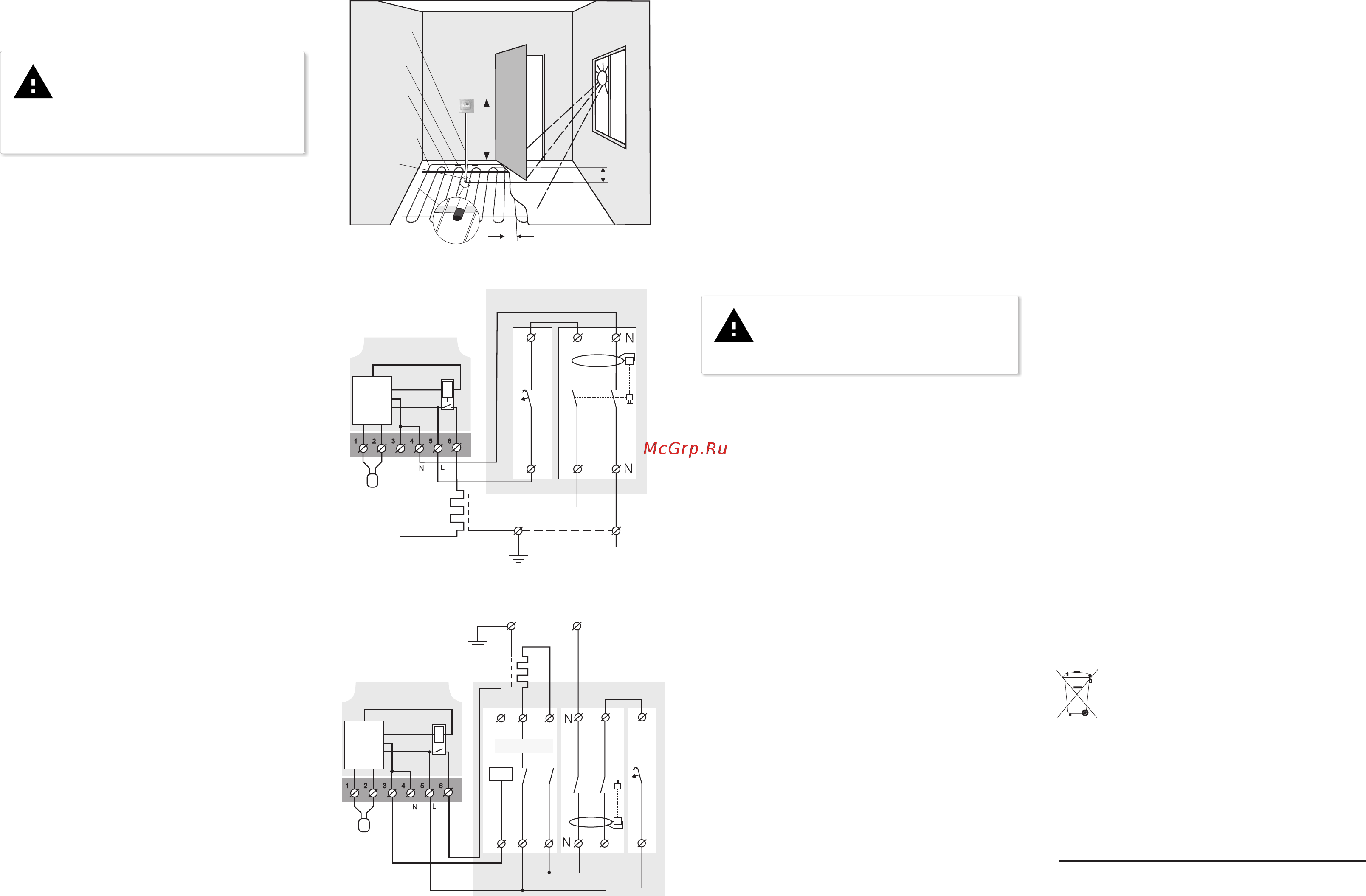

Рисунок 2. Монтаж терморегулятора и теплого пола
Муфта
Монтажная
лента
Нагревате-
льный кабель
0,4–1,7 м
h
Монтажная
трубка
Герметизация
конца трубки
0,5 м
Датчик
в трубке
Производитель: ООО "ДС Электроникс"
Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1-3
Телефон: +38 (044) 485-15-01
Импортер в Россию: ООО "ТЕЗУРА"
Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 28в
Телефон: +7 (499) 403-34-90
e-mail: support@terneo.ru www.terneo.ru
Схема 3. Подключение через контактор
Схема 2.
Подключение автоматического выключателя и УЗО
Обратите внимание!
Меры безопасности
Для повышения энергоэффективности устройства
и оптимизации его работы, наша компания остав-
ляет за собой право вносить изменения в его про-
шивку, интерфейс «облака», приложения для iOS и
Android.
Версия прошивки, рекомендации по настройке
соединения, работы в приложении и браузере
описаны в Инструкции по эксплуатации
Для предотвращения получения травм и повреждения
терморегулятора внимательно прочтите и уясните для
себя эти инструкции.
Подключение терморегулятора должно произво-
диться квалифицированным электриком.
Перед началом монтажа (демонтажа) и подключения
(отключения) терморегулятора отключите напряжение
питания, а также действуйте в соответствии с «Прави-
лами устройства электроустановок».
Не включайте терморегулятор в сеть в разобранном
виде.
Не допускайте попадания жидкости или влаги на
терморегулятор.
Не подвергайте терморегулятор воздействию экстре-
мальных температур (выше +45 °С или ниже –5 °С).
Не чистите терморегулятор с использованием хими-
ческих веществ, таких как бензол и растворители.
Не храните и не используйте терморегулятор в пыль-
ных местах.
Не пытайтесь самостоятельно разбирать и ремонти-
ровать терморегулятор.
Не превышайте предельные значения тока и мощ-
ности.
Для защиты от перенапряжений, вызванных разря-
дами молний, используйте грозозащитные разрядники.
Не погружайте датчик с соединительным проводом в
жидкие среды.
Не сжигайте и не выбрасывайте термо-
регулятор вместе с бытовыми отходами.
Использованный терморегулятор подлежит
утилизации в соответствии с действующим
законодательством.
Транспортировка товара осуществляется в упаковке,
обеспечивающей сохранность изделия.
Терморегулятор перевозится любым видом транс-
портных средств (железнодорожным, морским, авто- и
авиатранспортом).
Дата изготовления указана на обратной стороне
терморегулятора.
Wi-Fi
765
1
2
УЗО
2
А2
А1
1 3
4
АВ
L
ящик
с автоматикой
контактор
1
2
терморегулятор
терморегулятор
УЗО
АВ
16 А
L
N
ящик с автоматикой
16 А
30 мА
датчик
датчик
ноль
ноль
фаза
фаза
t°
t°
РЕ
230 В Гц~ 50
ноль
нагрузка
нагрузка
РЕ
N
ноль
фаза
фаза
Схема
питания
и
управления
Схема
питания
и
управления
