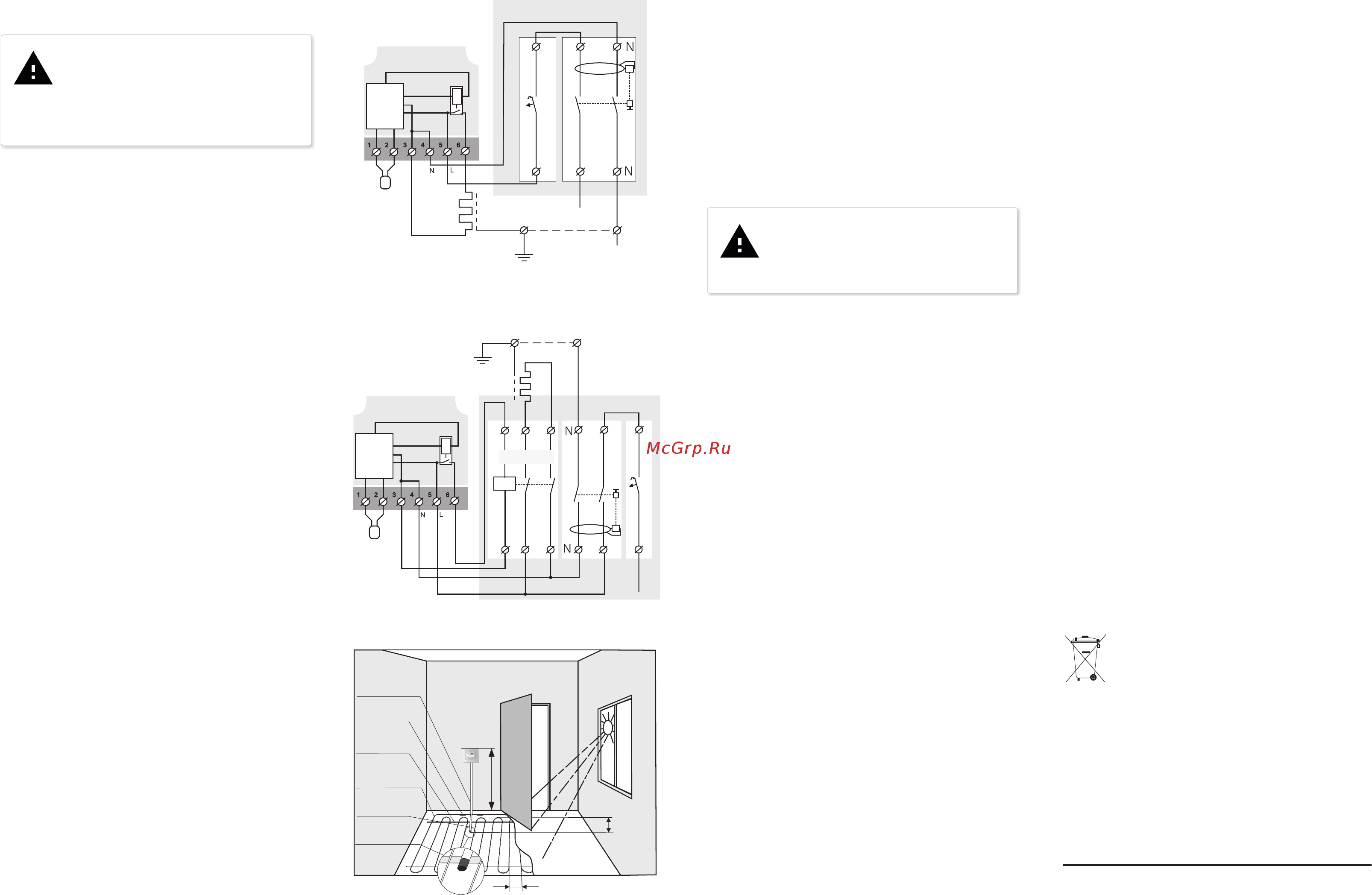

Схема
питания и
управления
Схема 2.
Подключение автоматического выключателя и УЗО
Рисунок 1.
Монтаж терморегулятора и системы теплый пол
Муфта
Монтажная
лента
Нагревате-
льный провод
0,4–1,7 м
h
Монтажная
трубка
Герметизация
конца трубки
0,5 м
Датчик
в трубке
Схема 3. Подключение через контактор
Монтаж
После монтажа, убедитесь в пра-
вильности подключения внешнего
датчика и напряжения сети. В случае
неправильного подключения, возмо-
жен выход из строя терморегу-
лятора.
Терморегулятор предназначен для установки вну-
три помещений. Риск попадания влаги и жидкости в
месте установки должен быть минимален. При уста-
новке в ванной комнате, туалете, кухне, бассейне
терморегулятор должен быть расположен в месте,
недоступном случайному воздействию брызг.
Важно помнить, что терморегулятор желательно
размещать на внутренней стене помещения. Ус-
тройство не рекомендуется подвергать воздей-
ствию прямых солнечных лучей и сквозняков
(рис.1).
Температура окружающей среды при монтаже
должна находиться в пределах –5...+45 °С.
Высота установки терморегулятора должна нахо-
диться в пределах 0,4...1,7 м от уровня пола.
Терморегулятор монтируется и подключается
после установки и проверки нагрузки.
Для защиты от короткого замыкания в цепи на-
грузки, обязательно необходимо перед термо-
регулятором установить автоматический выклю-
чатель (АВ). Автоматический выключатель устанав-
ливается в разрыв фазного провода, как показано
на схеме 2. Он должен быть рассчитан не более чем
на 16 А.
Для защиты человека от поражения электри-
ческим током утечки устанавливается УЗО (устрой-
ство защитного отключения). Эта мера обязательна
при укладке «теплых полов» во влажных помеще-
ниях. Для правильной работы УЗО экран нагрева-
тельного кабеля необходимо заземлить (подклю-
чить к защитному проводнику РЕ) или, если сеть
двухпроводная, необходимо сделать защитное
зануление. Т. е. экран подключить к нулю до УЗО. На
схеме 2 защитное зануление показано пунктиром.
Терморегулятор монтируется в стандартную мон-
тажную коробку диаметром 60 мм при помощи шуру-
пов.
Для монтажа необходимо:
— сделать в стене отверстие под монтажную
коробку и каналы под провода питания и датчик;
— подвести провода питания системы обогрева и
датчика к монтажной коробке;
— выполнить соединения согласно данному пас-
порту;
— закрепить терморегулятор в монтажной короб-
ке. Для этого снять лицевую рамку, поместить термо-
регулятор в монтажную коробку и закрутить шурупы.
Клеммы терморегулятора рассчитаны на провод с
2
сечением не более 2,5 мм . Для уменьшения меха-
нической нагрузки на клеммы желательно исполь-
зовать мягкий провод. Провода затягиваются в клем-
мах при помощи отвертки с шириной жала не
более 3 мм. Отвертка с жалом шириной более 3 мм
может нанести механические повреждения клем-
мам. Это может повлечь потерю права на гаран-
тийное обслуживание. Затягивать клеммы необ-
ходимо с моментом не более 0,5 Н·м.
Монтаж датчика должен быть вы-
полнен так, чтобы была возможность
беспрепятственной его замены в бу-
дущем.
В цементно-песчаной стяжке пола датчик дол-
жен закладываться только в монтажной трубке
(например, металлопластиковой диаметром 16 мм),
изгибающейся один раз с радиусом не менее 5 см и
вводимой в обогреваемую зону на 50 см. Второй
конец с выводом соединительного провода датчика
должен заканчиваться в монтажной коробке. Такой
способ укладки датчика используется для того,
чтобы иметь возможность замены датчика в буду-
щем. Оконечность трубки герметизируют во избе-
жание попадания раствора, например, изолентой.
Датчик вводят в трубку после затвердевания
стяжки. Концы провода датчика необходимо зачис-
тить и обжать наконечниками с изоляцией с помо-
щью плоскогубцев.
При необходимости допускается укорачивание и
наращивание (не более 20 м) соединительных про-
водов датчика. Для наращивания длины не допус-
тимо использование двух жил многожильного кабе-
ля, используемого для питания нагревателя. На-
илучшим решением будет отдельный кабель к дат-
чику, монтируемый в отдельной трубке. Около сое-
динительного провода датчика не должны нахо-
диться силовые провода, они могут наводить
помехи.
Необходимо, чтобы терморегулятор коммутиро-
вал ток не более 2/3 максимального тока указанного
в паспорте. Если ток превышает это значение, то
необходимо нагревательный кабель подключить
через контактор (магнитный пускатель, силовое
реле), который рассчитан на данный ток (схема 3).
Сечение проводов, к которым подключается тер-
морегулятор должно соответствовать току нагрузки.
Использование алюминия не желательно.
Обратите внимание!
Меры безопасности
Для повышения энергоэффективности термо-
регулятора и удобства его интерфейса наша ком-
пания оставляет за собой право вносить изменения
в прошивку и меню terneo pro.
Версия прошивки, рекомендации по эксплу-
атации описаны в Инструкции по эксплуатации.
Чтобы не получить травму и не повредить термо-
регулятор, внимательно прочтите и уясните для себя
эти инструкции.
Подключение терморегулятора должно производится
квалифицированным электриком.
Перед началом монтажа (демонтажа) и подключения
(отключения) терморегулятора отключите напряжение
питания, а также действуйте в соответствии с «Прави-
лами устройства электроустановок».
Не включайте терморегулятор в сеть в разобранном
виде.
Не допускать попадания жидкости или влаги на
терморегулятор.
Не подвергайте терморегулятор воздействию экстре-
мальных температур (выше +45 °С или ниже –5 °С).
Не чистите терморегулятор с использованием хими-
катов, таких как бензол и растворители.
Не храните терморегулятор и не используйте термо-
регулятор в пыльных местах.
Не пытайтесь самостоятельно разбирать и ремон-
тировать терморегулятор.
Не превышайте предельные значения тока и мощ-
ности.
Для защиты от перенапряжений вызванных разря-
дами молний используйте грозозащитные разрядники.
Не погружайте датчик с соединительным проводом в
жидкие среды.
Не сжигайте и не выбрасывайте термо-
регулятор вместе с бытовыми отходами.
Использованный терморегулятор подле-
жит утилизации в соответствии с действу-
ющим законодательством.
Транспортировка товара осуществляется в упаковке,
обеспечивающей сохранность изделия.
Терморегулятор перевозится любым видом транс-
портных средств (ж/д, авто-, морским, авиатран-
спортом).
Дата изготовления указана на обратной стороне
терморегулятора.
Если у вас появятся какие-то вопросы или будет что-
то непонятно, позвоните в Сервисный центр по теле-
фону, указанному ниже.
Производитель: ООО "ДС Электроникс"
Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1-3
Телефон: +38 (044) 485-15-01
Импортер в Россию: ООО "ТЕЗУРА"
Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 28в
Телефон: +7 (499) 403-34-90
e-mail: support@terneo.ru www.terneo.ru
