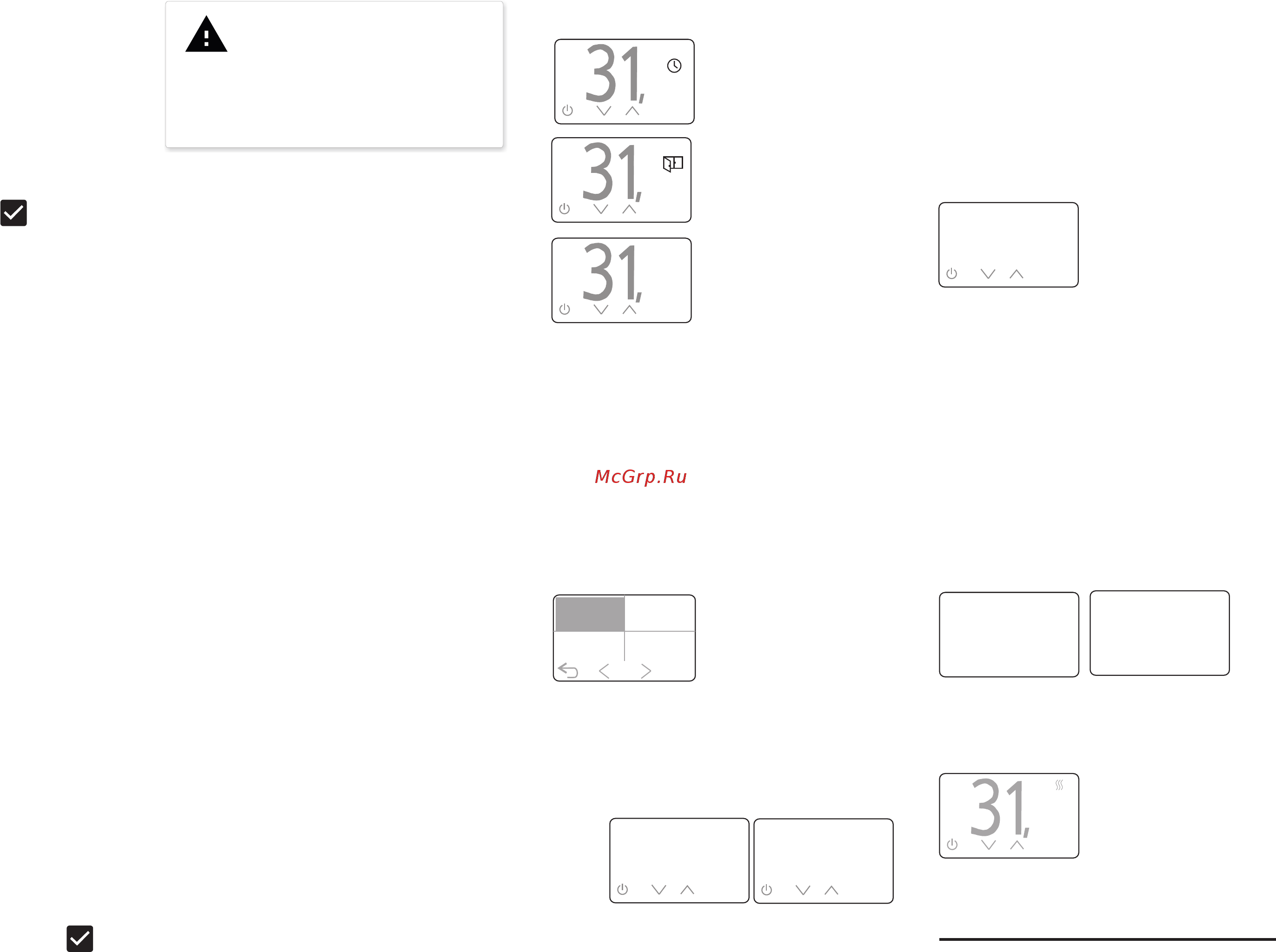

Инструкция по эксплуатации Страница: 4

TERNEO pro unic [4/4] Страница 4

МЕНЮ

ПОЛ

МЕНЮ

3. Гистерезис пола

1. Режим работы датчика

Доступны три режима контроля: по воздуху с

ограничением по полу, по полу, по воздуху.

Надо выбрать датчик, по которому регулятор

будет контролировать поддержание температуры.

Кнопками «<» и «>» выберите режим контроля.

6. Изменение мощности нагрузки

При необходимости измените гистерезис темпе-

ратуры пола (1 °С). Малый гистерезис позволяет

более точно поддерживать температуру, а боль-

шой — уменьшить количество включений / выклю-

чений реле, тем самым увеличив его ресурс работы.

Язык (завод. настр. — русский)

Для выбора доступны языки: английский, рус-

ский, немецкий, украинский и чешский.

Тип датчика пола (10 кОм)

Терморегулятор поддерживает следующие типы

подключенных датчиков пола: 4.7, 6.8, 10, 12, 15, 33,

47 кОм при 25 °C. Данная функция может приго-

диться при замене старого терморегулятора другого

производителя, в ситуации когда датчик заменить

нет возможности.

Если будет подключен цифровой датчик, то тер-

морегулятор выведет соответствующую надпись.

Функция открытого окна

(завод. настр. — отключена)

Терморегулятор способен обнаружить открытое

окно по резкому падению температуры и в течение

30 минут выключить нагрузку, обеспечив, таким об-

разом, дополнительную экономию электроэнергии.

Функция предварительного прогре-

ва / охлаждения (завод. настр. — включена)

Функция позволяет заранее прогреть или охла-

дить помещение до температуры комфорта при

наступлении соответствующего периода. За время

своей работы терморегулятор рассчитывает усред-

ненное время прогрева / охлаждения помещения с

температуры «эконом» до температуры «комфорт»

и на величину этого времени корректирует предва-

рительное включение нагрузки.

Для изменения мощности нагрузки (2000 Вт)

кнопками «+» или «–» установите значение

коммутируемой мощности в Вт.

Общие настройки

МЕНЮ – НАСТРОЙКИ – общие настройки – ...

Очень ВАЖНО при контроле темпе-

ратуры воздуха установить мощность

нагрузки. От этого будет зависеть точ-

ность измерения температуры датчи-

ком воздуха и правильный расчет ста-

тистики потребленной электроэнер-

гии.

При управлении контактором (схема 3) мощ-

ность нагрузки устанавливается минимальной

(100 Вт). В этом случае каждые 100 Вт, насчитанные

статистикой, будут соответствовать мощности,

которую потребила нагрузка подключенная к

контактору. Например, терморегулятор управляет

контактором, к которому подключена нагрузка 4 кВт.

Допустим, статистика терморегулятора за опре-

деленный период насчитала 600 Вт. В этом случае

реально потраченная электроэнергия за период

составит: 4кВт * 6 = 24кВт.

Нагрев / охлаждение

(завод. настр. — нагрев)

Терморегулятор позволяет переключить режим уп-

равление нагрузкой для работы с нагревателем или

охладителем.

Код настроек

Необходимые настройки терморегулятора выра-

жаются в виде кода. Этот код можно выставить в

другом терморегуляторе, скопировав, таким обра-

зом, настройки с одного терморегулятора в другой.

Для переноса доступны настройки:

— расписания таймера;

— значения уставок комфортной и экономной

температуры;

— наличие и количество выходных;

— значения уставок ограничения по датчику пола;

— типа подключенного датчика пола;

— работы с датчиками температуры;

— языка интерфейса;

— активации функции предварительного прогре-

ва.

9. Остановить часы

Для продления срока службы внутренней ба-

тарейки, которая обеспечивает ход часов при отсут-

ствии напряжения питания, рекомендуем в конце

отопительного периода останавливать часы. После

остановки часов терморегулятор отключит модуль

часов и перейдет в спящий режим.

Сброс на заводские настройки

После сброса необходимо заново установить

время и дату.

10.

Значки и иконки на экране

Иконка ЧАСЫ говорит о

работе функции предвари-

тельного прогрева или огра-

ничения на частоту вклю-

чения / отключения реле.

Иконка ОТКРЫТОЕ ОК-

НО говорит о работе Функ-

ции открытого окна.

Значек ПОЛ, а ниже

температура датчика пола

указывает на работу огра-

ничения температуры по

датчику пола.

В этом случае терморегу-

лятор будет управлять на-

грузкой вне зависимости от

достижения температуры

уставки.

ВОЗМОЖНЫЕ НЕПОЛАДКИ,

ПРИЧИНЫ И ПУТИ ИХ УСТРАНЕНИЯ

Терморегулятор имеет систему самодиагностики.

Обнаруженные ошибки в своей работе терморегу-

лятор выведет при включении питания. Ошибки в ра-

боте можно также просмотреть в меню «инфор-

мация».

В главном меню на иконке часов отображается

восклицательный знак.

Возможная причина: про-

блема с кварцевым резона-

тором или разряжена бата-

рейка.

Необходимо: обратиться

в Сервисный центр.

На экране высвечивается надпись обрыв

датчика пола или КЗ.

Возможная причина: неправильное подключение,

произошел обрыв или короткое замыкание в цепи

датчика, датчик другого типа, помехи от силовых

проводов, неправильно настроена работа датчиков

(задействован датчик пола, а фактически он отсут-

ствует).

Необходимо проверить: правильность подклю-

чения датчика; место присоединения датчика к тер-

морегулятору, отсутствие механических повреж-

дений по всей длине соединительного провода

датчика, отсутствие близко проходящих силовых

проводов.

Режим процентного управления

нагрузкой (завод. настр. 50/50 %)

Режим процентного управления нагрузкой пред-

назначен для возможности аварийной работы

терморегулятора без датчика при его повреждении

или отсутствии. При этом, на экране терморегу-

лятора будет отображаться какой из датчиков не-

исправен и процентное соотношение времени вклю-

чения / выключения нагрузки в 30-ти минутном цик-

личном интервале. Процентное соотношение можно

менять кнопками «+» и «–» в диапазоне 10...90 %.

При первом включении

это соотношение будет

50/50 %, при этом нагрузка

в 30-ти минутном интер-

вале времени будет вклю-

чена на 15 минут.

Контроль температуры соответствующего датчи-

ка в этом режиме будет недоступен.

Защита от внутреннего перегрева

Терморегулятор оснащен защитой от внутреннего

перегрева. При превышении температуры внутри

корпуса более 85 °С, произойдет аварийное отклю-

чение нагрузки. Экран отобразит «перегрев» и

мигающую температуру датчика перегрева. При

снижении температуры внутри корпуса менее 75 °С,

терморегулятор включит нагрузку и продолжит

работу.

При срабатывании защиты более 5 раз подряд тер-

морегулятор заблокируется до тех пор, пока тем-

пература внутри корпуса не снизится до 75 °С и не

будет нажата кнопка «ОК».

При обрыве или коротком замыкании датчика

защиты терморегулятор, перед иконкой включения

реле, установит восклицательный знак «!». В этом

случае контроль за внутренним перегревом осу-

ществляться не будет.

75 ºС

ПЕРЕГРЕВ

ОК

86 ºС

ПЕРЕГРЕВ

Производитель: ООО "ДС Электроникс"

Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1-3

Телефон: +38 (044) 485-15-01

Импортер в Россию: ООО "ТЕЗУРА"

Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 28в

Телефон: +7 (499) 403-34-90

e-mail: support@terneo.ru www.terneo.ru
