Назначение
Перед началом монтажа и использования термо-
регулятора, пожалуйста, ознакомьтесь до конца с
данным документом. Это поможет избежать ошибки и
недоразумения.
Терморегулятор terneo tpa предназначен для под-
держания постоянной температуры в широком диа-
пазоне –35...+999 °С с настраиваемым гистерезисом и
режимом работы нагрузки на нагрев или охлаждение.
Температура контролируется в том месте, где рас-
положен датчик. В качестве датчика терморегулятор
использует термопару типа ТХА. Датчик температуры
не входит в комплект поставки.
Терморегулятор имеет защиту от частых пере-
ключений силового реле для увеличения срока
его службы. Если между переключением реле
было меньше одной минуты, то терморегулятор
задержит включение реле, обозначив отсчет
времени мигающей точкой в крайнем правом раз-
ряде.

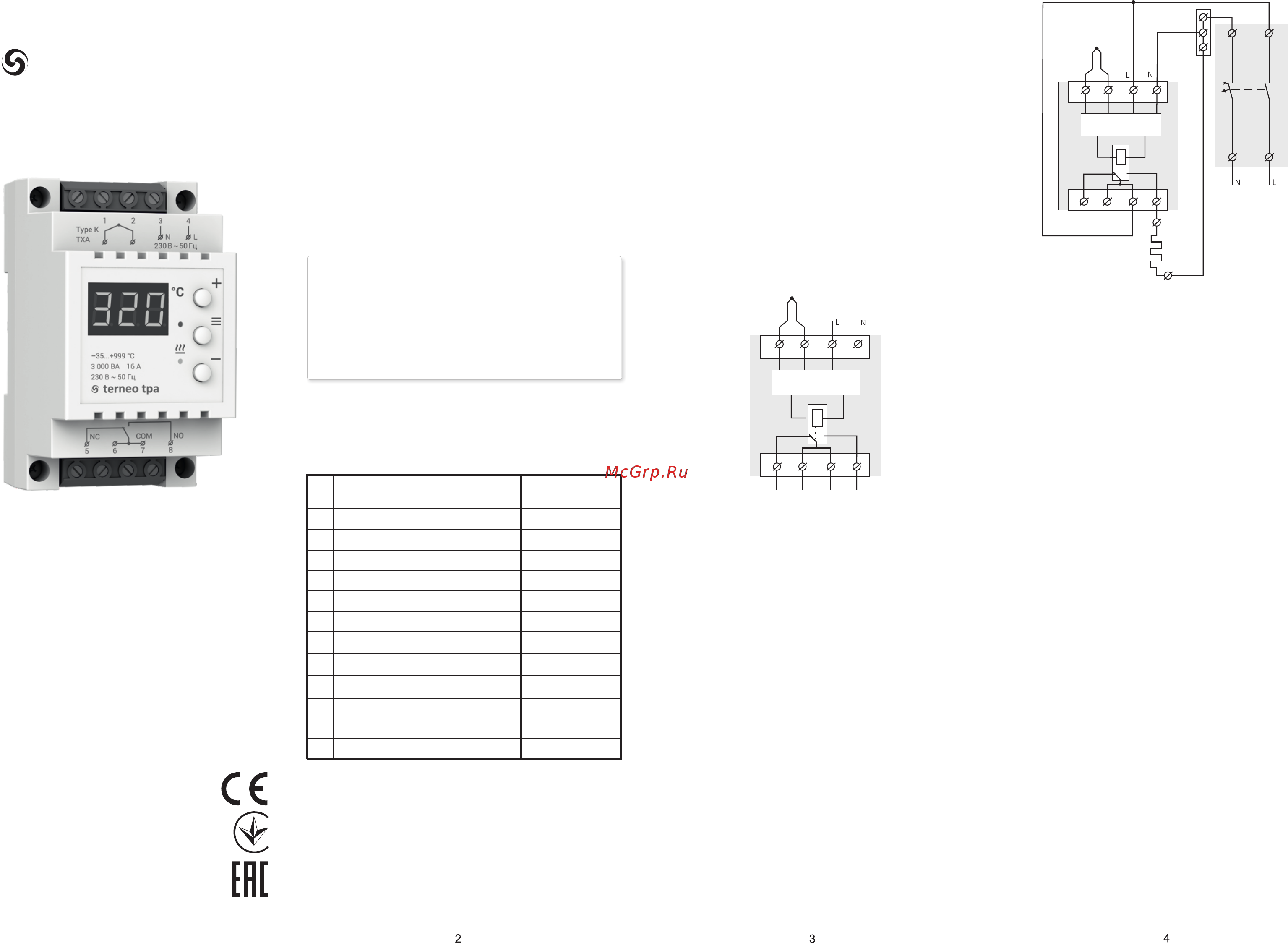

Схема 1.
Упрощенная внутренняя схема и схема подключения
Установка
Терморегулятор предназначен для установки внут-
ри помещений. Риск попадания влаги и жидкости в мес-
те установки должен быть минимален.
Температура окружающей среды при монтаже
должна находиться в пределах –5...+45 °С.
Терморегулятор монтируется в специальный шкаф,
позволяющий производить удобный монтаж и эксплу-
атацию. Шкаф должен быть снабжен стандартной
монтажной рейкой шириной 35 мм (DIN-рейка). Термо-
регулятор занимает в ширину три стандартных модуля
по 18 мм.
Высота установки терморегулятора должна нахо-
диться в пределах 0,5...1,7 м от уровня пола.
Терморегулятор монтируется и подключается после
установки и проверки нагрузки.
Для защиты от короткого замыкания и превышения
мощности в цепи нагрузки обязательно необходимо
перед терморегулятором установить автоматичес-
кий выключатель (АВ) номиналом не более 16 А. Он
устанавливается в разрыв фазного и нулевого про-
вода, как показано на схеме 2.
Для подключения терморегулятора требуется:
— закрепить терморегулятор на монтажной
рейке (DIN);
— подвести провода питания и датчика;
— выполнить соединения согласно данного пас-
порта.
Клеммы терморегулятора рассчитаны на провод
2
с сечением не более 2,5 мм . Для уменьшения меха-
нической нагрузки на клеммы желательно исполь-
зовать мягкий медный провод.
Зачистите концы проводов
8 ±0,5 мм. Более длинный конец может стать
причиной короткого замыкания, а короткий —
причиной ненадежного соединения. Используйте
кабельные наконечники. Открутите винты клемм и
вставьте зачищенный конец провода в клемму.
Затяните клемму с моментом 0,5 Н·м. Слабая
затяжка может привести к слабому контакту и
перегреву клемм и проводов, перетяжка — к по-
вреждению клемм и проводов.
Провода затягиваются в клеммах при помощи
отвертки с шириной жала не более 3 мм. Отверт-
ка с жалом шириной более 3 мм может нанести
механические повреждения клеммам. Это приве-
дет к потере права на гарантийное обслуживание.
Необходимо, чтобы терморегулятор коммутиро-
вал ток не более 2/3 максимального тока,
указанного в паспорте. Если ток превышает это
значение, то необходимо реле подключить через
контактор (магнитный пускатель, силовое реле),
который рассчитан на данный ток.
Использование алю-
миния нежелательно.
Схема 2. Типичная схема управления нагрузкой
ТЕРМОРЕГУЛЯТОР
terneo tpa
простое управление теплом
Схема подключения
Датчик температуры подключается к клеммам 1 и 2,
причем маркированный вывод необходимо подклю-
чить к клемме 2. При неправильном подключении
датчика измерение температуры будет происходить в
обратном направлении.
Напряжение питания (230 В ±10 %, 50 Гц) подается
на клеммы 3 и 4.
Универсальные выводы клеммника с 5 по 8 исполь-
зуются для управления нагрузкой. При отключенном
реле выводы 5 и 6 являются нормально закры-
тыми (NC), а 7 и 8 — нормально открытыми (NO). Вы-
воды 6 и 7 электрически соединены между собой для
удобства монтажа.
Технические данные
Комплект поставки
Терморегулятор
Гарантийные свидетельство и талон
Техпаспорт, инструкция
Упаковочная коробка
1 шт.
1 шт.
1 шт.
1 шт.
~ 230 В
датчик термопара
ТХА
5
6
7
8
Схема управления
и питания
terneo tpa
4
3
21
ноль
фаза
АВ
16 А
~ 230 В
3 000 ВА
нагрузка
датчик
термопара
ТХА
5
6
7
8
Схема управления
и питания
terneo tpa
4
3
21
Технический
паспорт
Инструкция по установке
и эксплуатации
Пределы регулирования
Максимальный ток нагрузки
Максимальная мощность нагрузки
Напряжение питания
Ток потребления при 230 В
Масса без датчика
Габаритные размеры (Ш х В х Г)
Датчик температуры
Кол-во ком-ций под нагр., не менее
Кол-во ком-ций без нагр., не менее
Температурный гистерезис
Степень защиты по ГОСТ 14254
1
2
3
4
5
6
7
8
9
10
11
12
№
п/п
Параметр
Значение
16 А
3 000 ВА
–35...+999 °С
230 В ±10 %
не более 12,7 mA
50 000 циклов
20 000 000 циклов
IP20
1–100 °С
0,189 кг ±10 %
термопара ТХА
NO
COM
NC
52 х 90 х 67 мм
Сертификат соответствия
№ ТС RU C-UA.АБ15.В.00542
Срок действия с 21.02.2017 по 20.02.2020
Орган по сертификации: ООО «ЦЕНТРОТЕСТ»
Соответствует требованиям Технического
регламента Таможенного союза: ТР ТС 004/2011
«О безопасности низковольтного оборудования»,
ТР ТС 020/2011«Электромагнитная
совместимость технических средств»
официальном сайте производителя www.ds-electronics.ru
Полный перечень сертификатов представлен на
