Защита от внутреннего перегрева
При срабатывании защиты более 5 раз подряд
терморегулятор заблокируется до тех пор, пока
температура внутри корпуса не снизится до 60 °С и не
будет нажата одна из кнопок.
При обрыве или коротком замыкании датчика
внутреннего перегрева терморегулятор продолжит ра-
боту в обычном режиме, но каждые 5 с будет высве-
высвечиваться надпись «Ert»
(проблема с датчиком). В этом
случае контроль за внутренним
перегревом осуществляться не
будет.
Отключение терморегулятора
Для отключения терморегулятора снимите напря-
жение с клемм 3 и 4.
Если температура внутри кор-
пуса превысит 80 °С произойдет
аварийное отключение реле. На
экране 1 раз / сек будет высве-
чиваться «ПРГ» (перегрев). Когда
температура внутри корпуса опустится ниже 60 °С —
терморегулятор включит реле и возобновит работу.
= 3 °С
Гістерезис
27 °С
t
уставки
24 °С
Температура уставки,
при досягненні якої
відключиться навантаження
Температура включення
навантаження
Эксплуатация
Включение
На экране в течение 3 с ото-
бразятся «888». Затем индикатор зеленого цвета ото-
бразит подачу напряжения на терморегулятор.
999
зеленого цвета
.
Заданная температура
(завод. настр. 100 °С)
При достижении заданной температуры тер-
морегулятор отключает реле!
Для просмотра нажмите на
кнопку «+» или «–». Следующим
нажатием на «+» или «–» можно
изменять заданную температуру.
При гистерезисе 3 °С заданную температуру мож-
но изменять в диапазоне –33...+999 °С. Увеличение
гистерезиса сузит пределы регулирования.
Например, при гистерезисе 15 °С в режиме нагре-
ва диапазон составит –21 ... +999 °С, а в режиме
охлаждения составит –35 ... +985 °С.
«≡»
Для включения терморегулятора подайте напря-
жение на клеммы 3 и 4.
Далее начинается индикация
температуры датчика. Индикатор
красного цвета отобразит вклю-
чение реле, если измеряемая
температура ниже заданной (ре-
жим нагрева).
При измерении температу-
ры выше + °С индикатор
будет ми-
гать 2 раза / с, при этом на эк-
ране высветится число без
тысяч. Например, 1120 °С
отобразится на экране как
« 120»
Функциональное меню (табл. 1)
Для перехода по функциональному меню исполь-
зуйте среднюю кнопку .
Изменения в меню вносят-
ся с помощью кнопок «+» и
«–».
Через 3 с после последнего
нажатия кнопок происходит
возвращение к индикации тем-
пературы датчика.
ВОЗМОЖНЫЕ НЕПОЛАДКИ, ПРИЧИНЫ И ПУТИ
ИХ УСТРАНЕНИЯ
При включении терморегулятора экран и инди-
катор не светятся.
Возможная причина: отсутствует напряжение пита-
ния на клеммах 3 и 4.
Необходимо: убедится в наличии напряжения пита-
ния.
Терморегулятор не отображает температуру ос-
новного датчика (термопары). Экран выводит
температуру холодного конца термопары.
Возможные причина: обрыв в цепи основного
датчика температуры (термопары);
Необходимо: проверить место присоединения
датчика к терморегулятору, а также отсутствие меха-
нических повреждений по всей длине датчика.
Терморегулятор не точно измеряет температуру
основного датчика (термопары). На экране каждые
4 с мигает надпись «Eri».
Возможная причина: неисправность датчика тем-
пературы холодного конца термопары.
Необходимо : обратиться в Сервисный центр.
На экране появилась надпись «ErС».
Возможная причина: Измеряемая температура вы-
шла за допустимый диапазон измерений — ниже
–65 °С или выше 1200 °С.
Необходимо: используйте терморегулятор в допус-
тимом диапазоне –35...+ °С.999
5
Меры безопасности
Чтобы не получить травму и не повредить термо-
регулятор, внимательно прочтите и уясните для себя
эти инструкции.
Подключение терморегулятора должно проводится
квалифицированным электриком.
Не подключайте вместо датчика сетевое напряжение
230 В (приводит к выходу из строя терморегулятора).
Перед началом монтажа (демонтажа) и подключения
(отключения) терморегулятора отключите напряжение
питания, а также действуйте в соответствии с
«Правилами устройства электроустановок».
Не включайте терморегулятор в сеть в разобранном
виде.
Не допускать попадания жидкости или влаги на
терморегулятор.
Не подвергайте терморегулятор воздействию экс-
тремальных температур (выше +45 °С или ниже –5 °С).
Не чистите терморегулятор с использованием хими-
катов, таких как бензол и растворители.
Не храните терморегулятор и не используйте термо-
регулятор в пыльных местах.
Не пытайтесь самостоятельно разбирать и ремонти-
ровать терморегулятор.
Не превышайте предельные значения тока и мощ-
ности.
Для защиты от перенапряжений вызванных разря-
дами молний используйте грозозащитные разрядники.
Не погружайте датчик с соединительным проводом в
жидкие среды.
Не сжигайте и не выбрасывайте термо-
регулятор вместе с бытовыми отходами.
Использованный терморегулятор подлежит
утилизации в соответствии с действующим
законодательством.
Транспортировка товара осуществляется в
упаковке, обеспечивающей сохранность изделия.
Терморегулятор перевозится любым видом
транспортных средств (ж/д, авто-, морским, авиа-
транспортом).
Дата изготовления указана на обратной стороне
терморегулятора.
Если у вас возникнут какие-либо вопросы или вам
будет что-либо не понятно, обратитесь в Сервисный
центр по телефонам, указанным ниже.
Гистерезис
(разница между
температурой включения и
выключения реле)
нажмите
1 раз
Экран
Вход
кнопкой ≡ « »
Примечания
Пункт меню
Управление
кнопками
«+» и «–»
Завод.
настр.
Режимы работы нагрузки
нагрев «Hot» и
охлаждение «Col»
удерживайте
6 с
Поправка температуры
на экране
±20 °С,
шаг 1 °С
удерживайте
3 с
Версия прошивки
Если есть необходимость, можно
внести поправку в показания
температуры на экране.
удерживайте
9 с
Например, чтоб нагреватель
поддерживал температуру в
пределах 24...27 °С,
выставляем заданную темпе-
ратуру 27 °С, гистерезис 3 °С.
terneo tpa включит реле, когда
в режиме нагрева температура
снизится на значение
гистерезиса, в режиме
охлаждения — увеличится
на значение гистерезиса.
Внимание! Производитель оставляет за собой право
вносить изменения в прошивку с целью улучшения
характеристик терморегулятора.
1–100 °С,
шаг 1 °С
Производитель: ООО "ДС Электроникс"
Адрес: 04136, Украина, г. Киев, ул. Северо-Сырецкая, д. 1-3
Телефон: +38 (044) 485-15-01
Импортер в Россию: ООО "ТЕЗУРА"
Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 28в
Телефон: +7 (499) 403-34-90
e-mail: support@terneo.ru www.terneo.ru

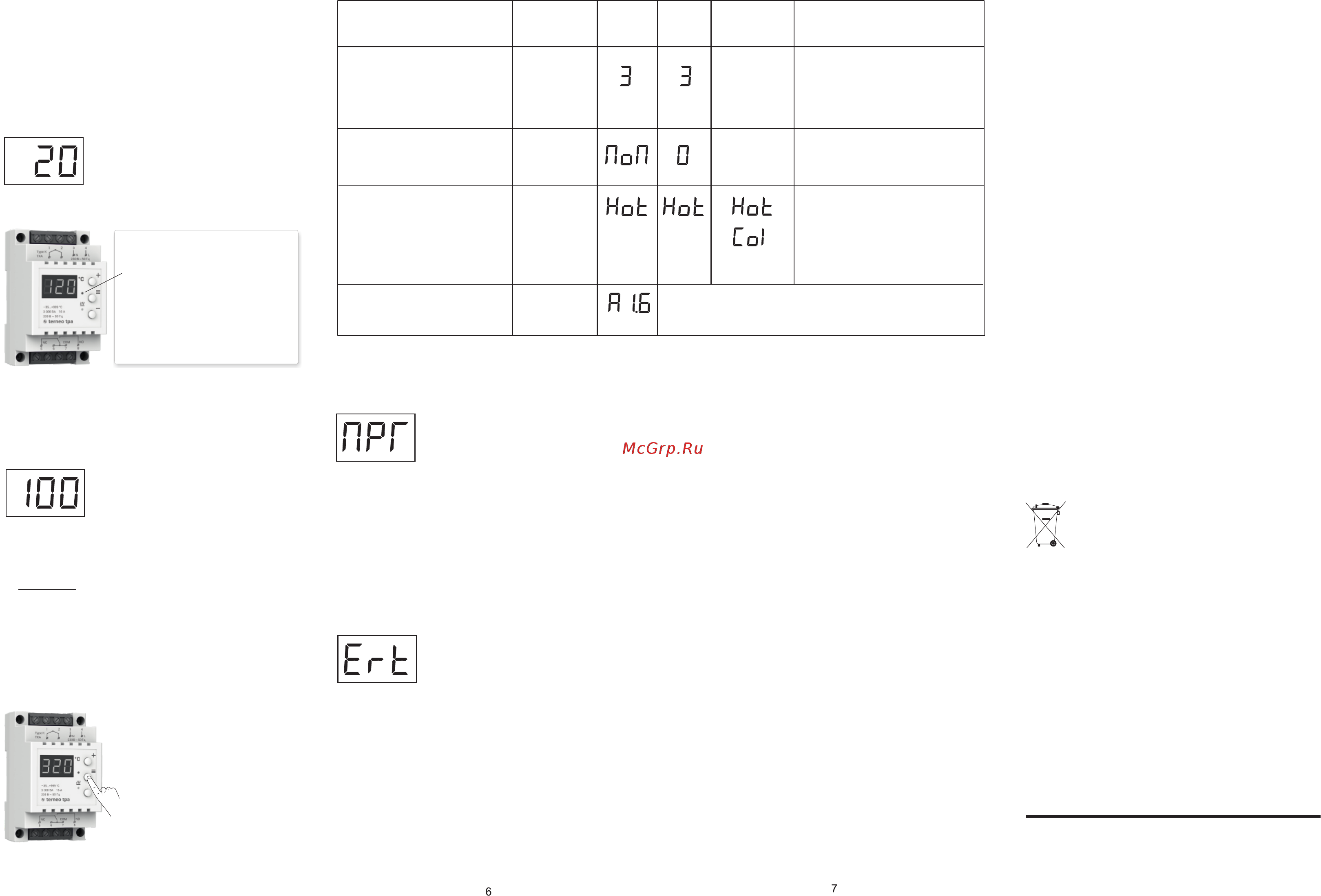

Таблица 1. Навигация по Функциональному меню
