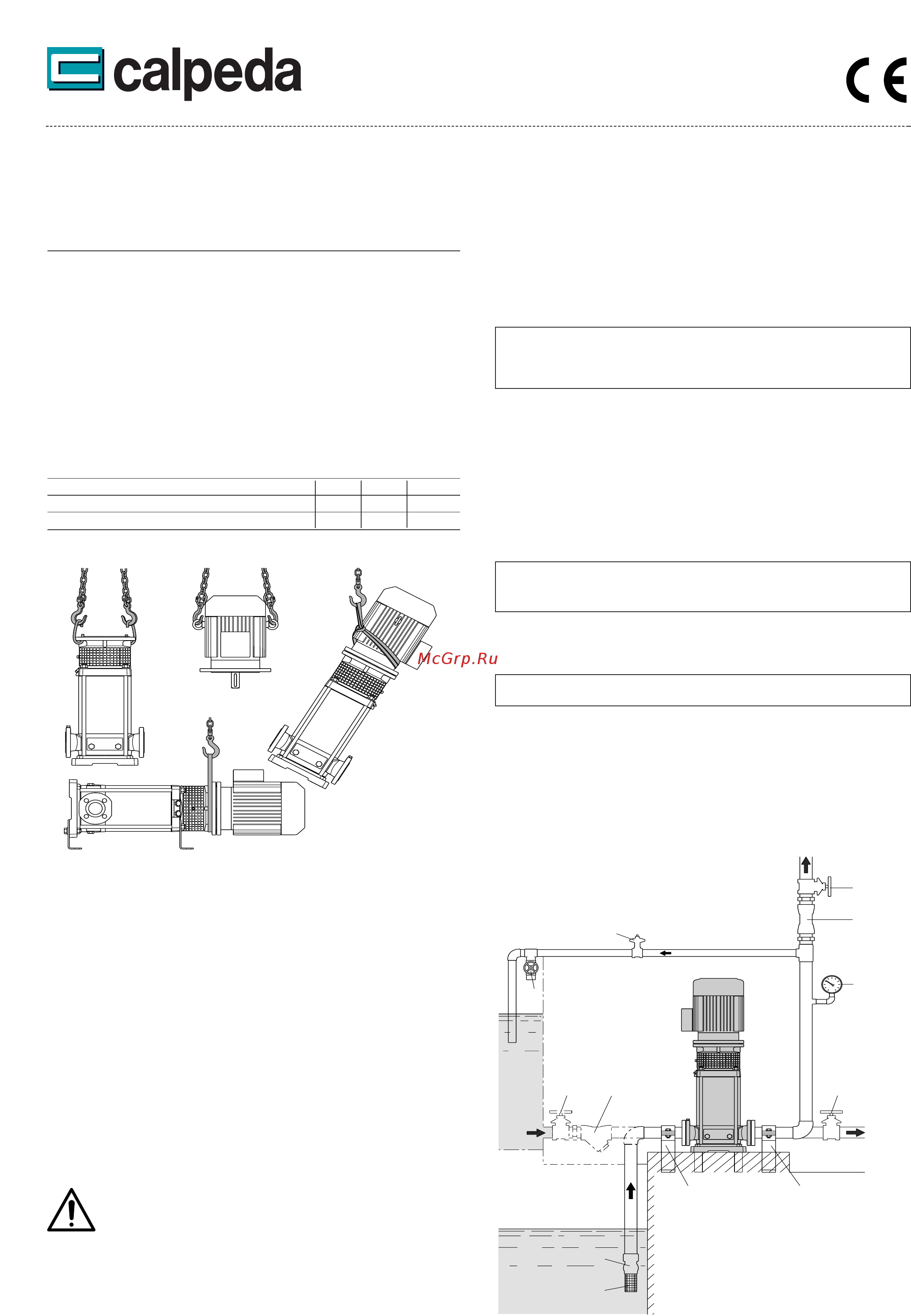

Calpeda s p a Via Roggia di Mezzo 39 36050 Montorso Vicentino Vicenza Italia Tel 39 0444 476 476 Fax 39 0444 476 477 calpeda Многорядные вертикальные многоступенчатые насосы МХУ 50 16 65 32 80 48 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 1 Условия эксплуатации Стандартная модификация Для чистых невзрывоопасных и нелегкогорючих жидкостей не опасных для здоровья не содержащих абразивных твердых или волокнистых частиц и не агрессивных к конструкционным материалам насоса При использовании уплотнения из материала ЕРОМ насос не может работать с маслом Максимально допустимое конечное давление в корпусе насоса 25 бар Температура жидкости от 15 С до 110 С Насосы предназначены для работы в проветриваемых закрытых помещениях с максимальной температурой воздуха 40 С 2900 об мин ___________________ Номин мощность двигателя до Акустич давление дБ А _________ Включений в час кВт 4 макс 69 макс 30 7 5 74 24 22 76 15 При нестандартном типе двигателя условия эксплуатации и значения уровня шума см в инструкции по эксплуатации двигателя C Установите насос на плоской и горизонтальной поверхности с помощью уровня на основании из уже застывшего цемента или на жесткой и несущей металлической конструкции Для получения устойчивой опоры при необходимости вставьте рядом с 4 анкерными болтами откалиброванные пластины 4 Установка двигателя Насосы серий MXV соединяются со стандартными электродвигателями конструкции IM V1 IEC 34 7 с соединительными размерами и номинальной мощностью согласно стандарту IЕС 72 При поставке насоса без двигателя смотрите мощность и номинальное число оборотов на заводской табличке а характеристики в каталоге ВНИМАНИЕ Двигатели должны иметь два крюка расположенные на противоположных концах агрегата и предназначенные для поднятия агрегата в вертикальном положении при положении оконечности вала внизу рис 1Ь Перед установкой хорошо почистите выступающую часть вала двигателя призматическую шпонку опорные поверхности на фланцах с защитным лаком уберите грязь и ржавчину Смажьте выступающую часть вала двигателя антиблокировочным материалом не капающим изготовленным на основе графита Запрещается использовать масло так как это может повредить находящемуся внизу мех уплотнению см раздел 9 1 На насос находящийся в вертикальном положении вставьте выступающую часть двигателя в соединение совмещая шпонку с пазом и приставьте фланец двигателя к фланцу втулки Поверните двигатель вокруг оси устанавливая зажимную коробку в нужном положении и совмещая отверстия на фланцах ВНИМАНИЕ Закрепить 4 винта 70 18 гайкой фланца зажимая их равномерно и поочередно точках см раздел 10 1 в Перед операции и после проведения диаметрально зажима противоположных винтов 70 18 проверьте что соединение с валом насоса и вал двигателя свободно вращаются вручную снять и затем вернуть на место защитное приспособление 32 30 ВНИМАНИЕ Операции по снятию и замене двигателя описаны в разделе 9 5 Трубы Рассчитать диаметр таким образом чтобы скорость жидкости не превышала 1 5 м с на всасывании и 3 м с на подаче Диаметр труб не должен быть меньше диаметра раструбов насоса Стрелки на корпусе насоса 14 00 обозначают патрубки всасывания и подачи Перед подсоединением труб проверьте их чистоту внутри Закрепить трубы на соответствующих креплениях вблизи насоса и подсоединить их таким образом чтобы они не передавали силы напряжения и вибрацию на насос см схему установки на рис 2 Рио 2 Схемы систем А работа в режиме всасывания В работа под гидравлическим напором Рис 1 а Поднятие насоса без двигателя Ь Поднятие двигателя без насоса с Поднятие насоса с двигателем 2 Транспортировка Поднимать и транспортировать насос и насосно двигательный агрегат без упаковки как показано на рис 1 Поднимать медленно рис 1с избегая неконтролируемых вибраций что может привести к переворачиванию При поднятии агрегата в горизонтальном положении зацеплять тросы вблизи центра тяжести 3 Установка насоса Электронасосы серий МХУ 50 16 65 32 и 80 48 в стандартной модификации должны устанавливаться с вертикальным положением вала ротора и опорным основанием внизу Возможна установка в горизонтальном положении с соответствующим опорным основанием поставляемым под заказ см раздел 11 Устанавливайте насос как можно ближе к точке всасывания учитывайте высоту столба жидкости над всасывающим патрубком насоса Оставьте вокруг агрегата пространство для вентиляции двигателя проведения контроля вращения вала наполнения насоса и слива с возможностью сбора жидкости для слива жидкостей содержащих вредные вещества или которые должны сливаться при температуре более 60 С El жидкостей Следите за тем чтобы продолжительная случайная утечка жидкости не нанесла ущерба персоналу или оборудованию Утечка жидкости может произойти в результате чрезмерного давления гидравлического удара или неправильных действий со стороны персонала например незакрытие заглушки или клапана или по другим причинам Предусмотрите возможность стока или автоматическую систему дренажа в случае затоплений из за утечки жидкости I Фильтр 2 Донный клапан 3 Обратный клапан 4 Байпассный клапан 5 Задвижка 6 Манометр 7 Опоры и крепления труб
