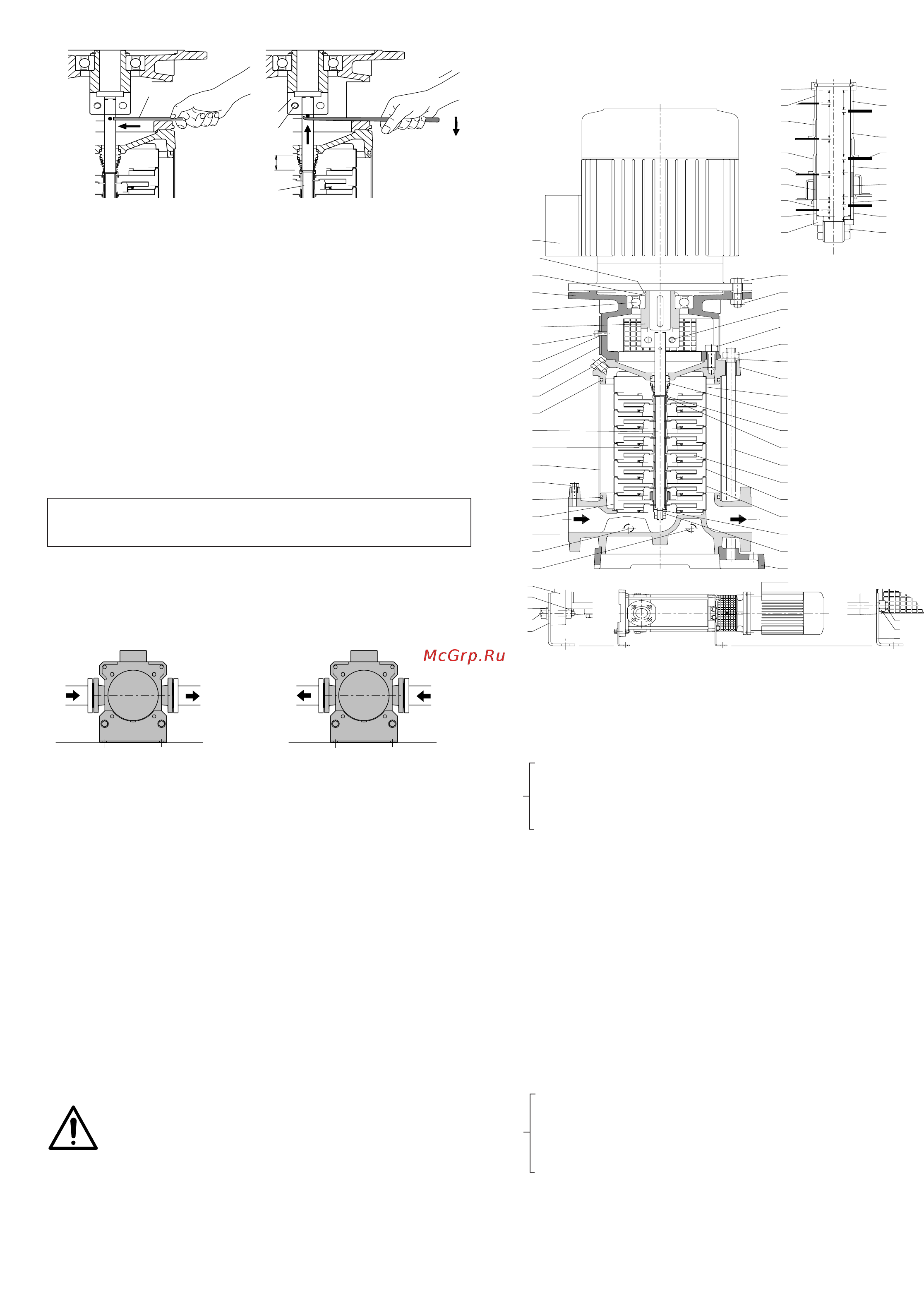

13 Чертеж в разрезе и наименование частей насоса Рис 6А Ротор на опоре вал не заблокирован в соединении Штифт для поднятия вала Рис 6Б Ротор поднят позиция для блокирования вала в соединении 10 2 Осевое положение ротора насоса В вертикальном положении и с опорной позиции рис 6А поднимите ротор делая упор на штифт вставленный в отверстие на валу до того момента пока штифт не упрется снизу в соединение 64 22 В таком положении рис 6Б вал 64 00 должен быть заблокирован в соединении посредством равномерного затягивания винтов 64 25 После этого вынуть штифт Установить двигатель пользуясь инструкциями приведенными в разделе 4 11 Горизонтальная установка 11 1 Установка опорных ножек При установке опорных ножек следует открутить все четыре гайки 61 04 на анкерных болтах 61 02 см чертеж в разрезе раздел 13 ВНИМАНИЕ Откручивайте все гайки а не только две гайки расположенные на стороне где опорные ножки крепятся к верхней крышке Чтобы открутить четыре гайки 61 04 следует снять втулку 32 00 Установив насос в вертикальное положение выполнить операции 1 6 описанные в разделе 9 Убрать шайбы 61 03 и прикрепить опорную ножку 61 30 к стороне верхней крышки 34 02 соответствующей направлению корпуса насоса 14 00 которое зависит от расположения системы всасывание слева и подача справа или наоборот рис 7 Не вставляйте две шайбы 61 03 на опорную ножку оконечности анкерных болтов 61 02 не выходят из гаек 61 04 если Затяните четыре гайки выполняя затягивание поочередно на диаметрально противоположных точках Зажимные пары в соответствии с данными приведенными в разделе 10 1 Вернуть на место втулку 32 00 с соединением 64 22 и расположить вал насоса как указано в разделе 10 2 Установить двигатель как указано в разделе 4 размещая контактную коробку относительно опорной ножки 61 30 соответственно конструкции системы Установив насос в горизонтальном положении прикрепить вторую опорную ножку 61 30 к основанию 61 00 используя винты 61 32 шайбы 61 34 и гайки 61 36 и контролируя горизонтальность опоры относительно первой опорной ножки 12 Запасные части При обращении в компанию производитель за зап частями указывайте наименование номер позиции на чертеже в разрезе раздел 13 и данные заводской таблички тип дата и паспортный номер насоса При осмотре и ремонте насоса перед его отправкой или 1 доставкой в мастерскую слейте из него жидкость и I тщательно почистите внутри и снаружи В данное руководство могут быть внесены изменения Декларация соответствия Компания Са1реба В р А заявляет с полной ответственностью что насосы серий МХУ тип и серийный номер которых указываются на заводской табличке соответствуют требованиям стандартов 89 336 СЕЕ 92 31 СЕЕ 73 23 СЕЕ 98 37СЕ г Монторсо Вичентино 11 2002 Единоличный Управляющий Лучиа Меттифого Подпись Иг 14 00 14 02 14 04 14 12 14 20 14 42 14 54 25 01 25 02 5 25 03 25 05 28 00 28 04 28 08 32 00 32 30 32 31 32 32 34 02 36 00 36 51 36 52 61 00 61 02 61 03 61 04 61 07 61 30 61 32 61 34 61 36 64 00 64 10 64 13 64 14 6 64 15 64 18 64 19 64 22 64 25 66 00 66 18 66 19 70 18 70 19 99 00 Наименование Корпус насоса Наружный кожух Заглушка с шайбой Заглушка с шайбой Уплотнительное кольцо Заглушка с шайбой Уплотнительное кольцо 4 Корпус первой ступени Корпус ступени Корпус ступени с подшипником Корпус последней ступени Рабочее колесо Блокирующая гайка рабочего колеса Шайба Соединительная втулка Защитное устройство Шайба Винт Верхняя крышка Механическое уплотнение Стопорное кольцо 2 части Стопорное кольцо Основание Анкерный болт Шайба Гайка Винт Опорная ножка Винт Шайба Гайка Вал Втулка подшипника Верхняя распорная втулка Нижняя распорная втулка Распорная втулка Распорная втулка подшипника верхняя Распорная втулка подшипника нижняя Соединение Винт Шарикоподшипник Предохранительное кольцо Стопорное кольцо 7 Винт Гайка 7 Двигатель в сборе 4 Встроен в корпус ступени отдельно не поставляется 5 См раздел 13 1 6 См раздел 13 2 7 Отсутствует в двигателях 100 112
