Управление
Управление коммутатором D-Link EasySmart
выполняется через Web-интерфейс, доступный
через Web-браузер. Каждому коммутатору должен
быть назначен собственный IP-адрес, который
будет использоваться для управления через Web-
интерфейс. IP-адрес компьютера должен находиться
в том же диапазоне, что и IP-адрес коммутатора.
Управление через Web-интерфейс
После успешной установки можно выполнить
настройку коммутатора, следить за его состоянием
с помощью панели индикаторов и просматривать
отображаемую графически статистику в Web-браузере.
Для настройки устройства через Web-интерфейс
потребуется следующее оборудование:
- Компьютер с интерфейсом RJ-45
- Стандартный Ethernet-кабель
Шаг 1
Подключите Ethernet-кабель к любому из портов на
передней панели коммутатора и к Ethernet-порту на
компьютере.
Рис. 3. Подключение с помощью Ethernet-кабеля
Шаг 2
Для выполнения входа в Web-интерфейс компьютеру
должен быть назначен IP-адрес из того же диапазона,
в котором находится IP-адрес коммутатора. Например,
если коммутатору назначены IP-адрес 10.90.90.90 и
маска подсети 255.0.0.0, то компьютеру должны быть
назначены IP-адрес вида 10.x.y.z (где x/y – это число
от 0 до 255, z - число от 1 до 254) и маска подсети
255.0.0.0. Введите в адресной строке Web-браузера
http://10.90.90.90 (IP-адрес по умолчанию). Нажмите
<Enter>.
Рис. 4. Введите IP-адрес 10.90.90.90 в адресной
ВНИМАНИЕ:
IP-адрес по умолчанию - 10.90.90.90,
маска подсети - 255.0.0.0, шлюз по умолчанию - 0.0.0.0.
Шаг 3
В появившемся окне аутентификации в качестве
имени пользователя (User Name) и пароля (Password)
введите admin. Нажмите OK, чтобы перейти к главному
окну настройки.
Рис. 5. Окно аутентификации пользователя
Технические характеристики
DES-1100-10P
Ver. 1.02(RU)_130x183 2015/02/12 5300-00006175-01W
PУCCКИЙ
PУCCКИЙ
PУCCКИЙ
Стандарты
• IEEE802.3 10Base-T
• IEEE802.3u 100Base-TX
• IEEE802.3ab 1000Base-T
•
Управление потоком IEEE802.3x в режиме
полного дуплекса
• IEEE802.3af Power over Ethernet
• IEEE802.3at Power over Ethernet
Функции PoE
• Порты с поддержкой PoE: 1-8
• Подача питания на устройства: до 30 Вт
• Общий бюджет PoE: 90 Вт
Скорость передачи данных
Ethernet:
10 Мбит/с (полудуплекс)
20 Мбит/с (полный дуплекс)
Fast Ethernet:
100 Мбит/с (полудуплекс)
200 Мбит/с (полный дуплекс)
Gigabit Ethernet:
2000 Мбит/с (полный дуплекс)
Внешний адаптер питания
•
Питание на входе: от 100 до 240 В
переменного тока, 50/60 Гц
•
Питание на выходе: 54 В/2,22 A
Размеры (Д x Ш x В)
210 x 160 x 44 мм
Индикаторы
• Link/Activity/PoE
• Power/System
• Бюджет мощности PoE: 25%/50%/75%/Full
Условия эксплуатации
Рабочая температура: от 0 до 50 °C
Температура хранения: от -20 до 70 °C
Влажность при эксплуатации: от 20% до 80%
Влажность при хранении: от 10% до 90%
Сертификаты
CE
DES-1100-10P
Шаг 1 – Распаковка
Откройте коробку и аккуратно распакуйте ее
содержимое. Проверьте по списку наличие всех
компонентов и убедитесь, что они не повреждены.
Если что-либо отсутствует или есть повреждения,
обратитесь к Вашему поставщику.
- Коммутатор D-Link EasySmart
- Адаптер питания
- Кабель питания
- Краткое руководство по установке
- Резиновые ножки и фиксатор для кабеля питания
Шаг 2 – Установка
коммутатора
Для безопасной установки и эксплуатации
коммутатора рекомендуется следующее:
• Осмотрите кабель питания и убедитесь, что он
надежно подключен к адаптеру питания .
• Убедитесь в наличии пространства для
тепловыделения и вентиляции вокруг коммутатора.
• Не размещайте тяжелые предметы на поверхности
коммутатора.
При установке на стол или какую-либо поверхность
необходимо прикрепить входящие в комплект
поставки резиновые ножки к нижней панели
коммутатора, расположив их по углам.
Обеспечьте достаточное пространство для
вентиляции между устройством и объектами
вокруг него.

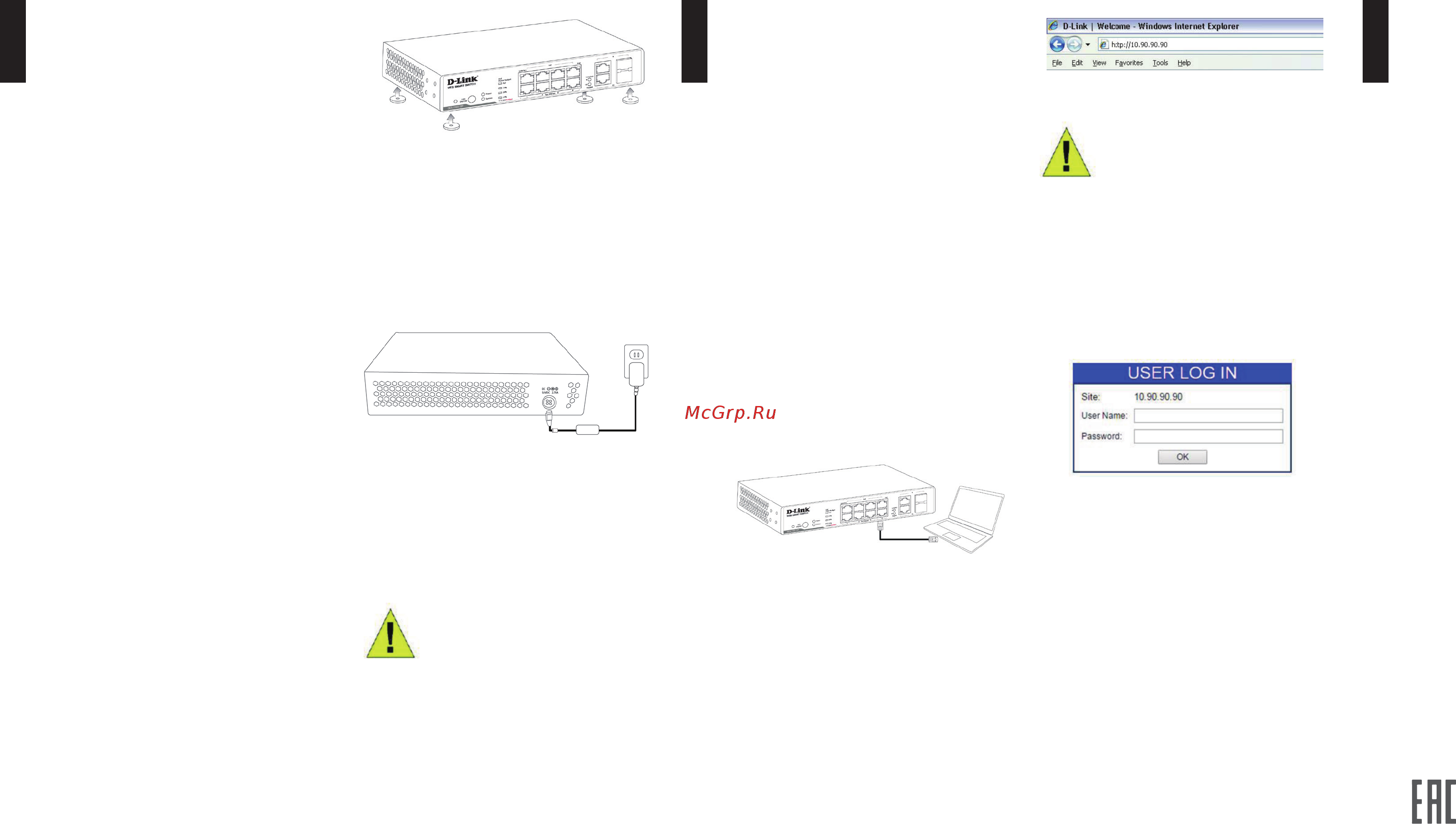

Рис. 1. Крепление резиновых ножек
Шаг 3 – Подключение кабеля
питания переменного тока
Подключите кабель питания переменного тока к
соответствующему разъему на задней панели
коммутатора и к электрической розетке (желательно
с заземлением и защитой от статического электричества).
Рис. 2. Подключение коммутатора к
электрической розетке
Сбой питания
В случае сбоя питания коммутатор должен быть
отключен. После восстановления питания подключите
коммутатор.
ВНИМАНИЕ:
Для обеспечения безопасности и
правильного функционирования коммутатора D-Link
EasySmart используйте адаптер питания, входящий в
комплект поставки.
Правила и условия безопасной эксплуатации
Внимательно прочитайте данный раздел перед установкой и
подключением устройства. Убедитесь, что устройство и кабели
не имеют механических повреждений. Устройство должно быть
использовано только по назначению, в соответствии с кратким
руководством по установке. Устройство предназначено для
эксплуатации в сухом, чистом, не запыленном и хорошо
проветриваемом помещении с нормальной влажностью, в стороне
от мощных источников тепла. Не используйте его на улице и в
местах с повышенной влажностью. Не размещайте на устройстве
посторонние предметы. Вентиляционные отверстия устройства
должны быть открыты. Температура окружающей среды в
непосредственной близости от устройства и внутри его корпуса
должна быть в пределах от 0 до +50 C. Используйте адаптер
питания только из комплекта поставки устройства. Не включайте
адаптер питания, если его корпус или кабель повреждены.
Подключайте адаптер питания только к исправным розеткам с
параметрами, указанными на адаптере питания. Не вскрывайте
корпус устройства! Перед очисткой устройства от загрязнений и
пыли отключите питание устройства. Удаляйте пыль с помощью
влажной салфетки. Не используйте жидкие/ аэрозольные
очистители или магнитные/статические устройства для очистки.
Избегайте попадания влаги в устройство. Устройство должно быть
заземлено, если это предусмотрено конструкцией корпуса или
вилки на кабеле питания. Срок службы устройства - 5 лет.
Техническая поддержка
Обновления программного обеспечения и
документация доступны на Интернет-сайте
D-Link. D-Li nk предоставляет бесплатную
поддержку для клиентов в течение
гарантийного срока. Клиенты могут обратиться
в группу технической поддержки D-Link по
телефону или через Интернет.
Техническая поддержка компании D-Link
работает в круглосуточном режиме ежедневно,
кроме официальных праздничных дней. Звонок
бесплатный по всей России.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через
Интернет:
http://www.dlink.ru
e-mail: support@dlink.ru
Импортер:
ООО “Д-Линк Трейд”
390043, г. Рязань, пр. Шабулина, д.16
Адрес офиса в России :
Москва, Графский переулок, 14
Тел. : +7 (495) 744-00-99
E-mail: mail@dlink.ru
строке Web-браузера
о
Интерфейсы
• 8 портов 10/100Base-TX с поддержкой PoE
• 2 комбо-порта 100/1000Base-T/SFP
