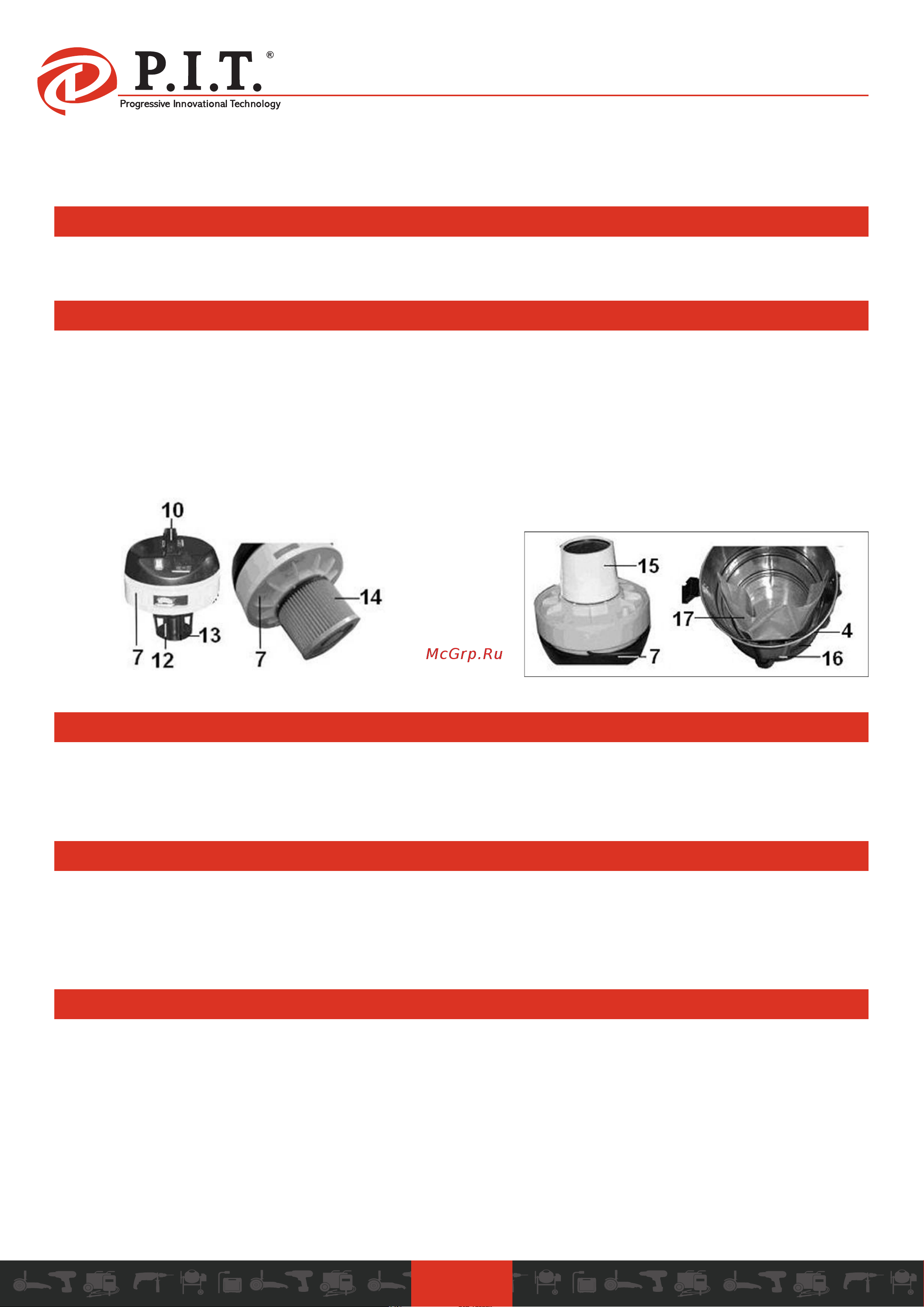

ПЫЛЕСОС УНИВЕРСАЛЬНЫЙ СБОРКА И ПОДГОТОВКА ПЫЛЕСОСА Установка роликов рис 2 Переверните пылесос Установите четыре ролика 2 в специальные отверстия в нижней части основания 1 Поставьте пылесос роликами 2 на горизонтальную ровную устойчивую поверхность Установка фильтра рис 2 4 Работа пылесоса без фильтра запрещена Разблокируйте два замка 11 с обеих сторон пылесоса и за ручку 10 снимите секцию электродвигателя 7 В зависимости от вида уборки установите соответствующий фильтр Для сухой уборки без всасывания воды на корпус фильтра 13 установите фильтр складчатый бумажный 14 или фильтр поролоновый 15 Так же при сухой уборке с внутренней стороны бака 4 на гнездо 16 установите фильтрмешок бумажный 17 Рис 4 Всегда следите за заполнением мешка 17 и заменяйте его по мере наполнения При влажной уборке всасывание воды разрешается устанавливать только фильтр поролоновый 15 Рис 4 После установки соответствующего фильтра за ручку 10 правильно установите секцию электродвигателя 7 на бак 4 и заблокируйте два замка 11 Следите за тем чтобы поплавковый предохранительный клапан 12 свободно перемещался в корпусе фильтра 13 и при установке секции электродвигателя 7 на бак 4 находился в нижней части корпуса фильтра 13 Установка гофрированного шланга рис 2 4 Вращательным движением установите раструб шланга 5 в гнездо 16 так чтобы замок выступ на раструбе шланга 5 вошел в фиксирующий паз гнезда 16 Следите за тем чтобы шланг 5 не перекручивался и движению воздуха в нем ничто не мешало Не допускайте передавливание шланга 5 Действие трехпозиционного переключателя рис 2 Перед работой внимательно изучите действие трехпозиционного переключателя 8 Нейтральная средняя позиция пылесос выключен Позиция I пылесос включается через несколько секунд только после пуска подключенного к розетке 9 электроинструмента и пылесос отключается через несколько секунд только после остановки подключенного к розетке 9 электроинструмента Позиция II пылесос включен независимо от факта подключения электроинструмента к розетке 9 Установка насадок рис 2 На патрубок гофрированного шланга 5 установите насадку 3 Тип насадки выбирается в зависимости от особенностей уборки В комплект поставки входят 2 насадки см раздел КОМПЛЕКТ ПОСТАВКИ Для удаления пыли из труднодоступных мест ящиков шкафов щелей отопительных радиаторов используется щелевая насадка Г см раздел КОМПЛЕКТ ПОСТАВКИ Для чистки ковров и полов предназначена насадка В см раздел КОМПЛЕКТ ПОСТАВКИ для сухой и влажной уборки которая имеет два фиксированных положения щетки щетина выдвинута и щетина убрана Фиксация щетки производится с помощью специальной педали При необходимости например если длины шланга не хватает при уборке пола потолка стен и т д соедините патрубок шланга 5 с насадкой 3 через удлинитель 6 Рис 2
