D-Link DCS-6517 Quick Install Guide
4
ENGLISH

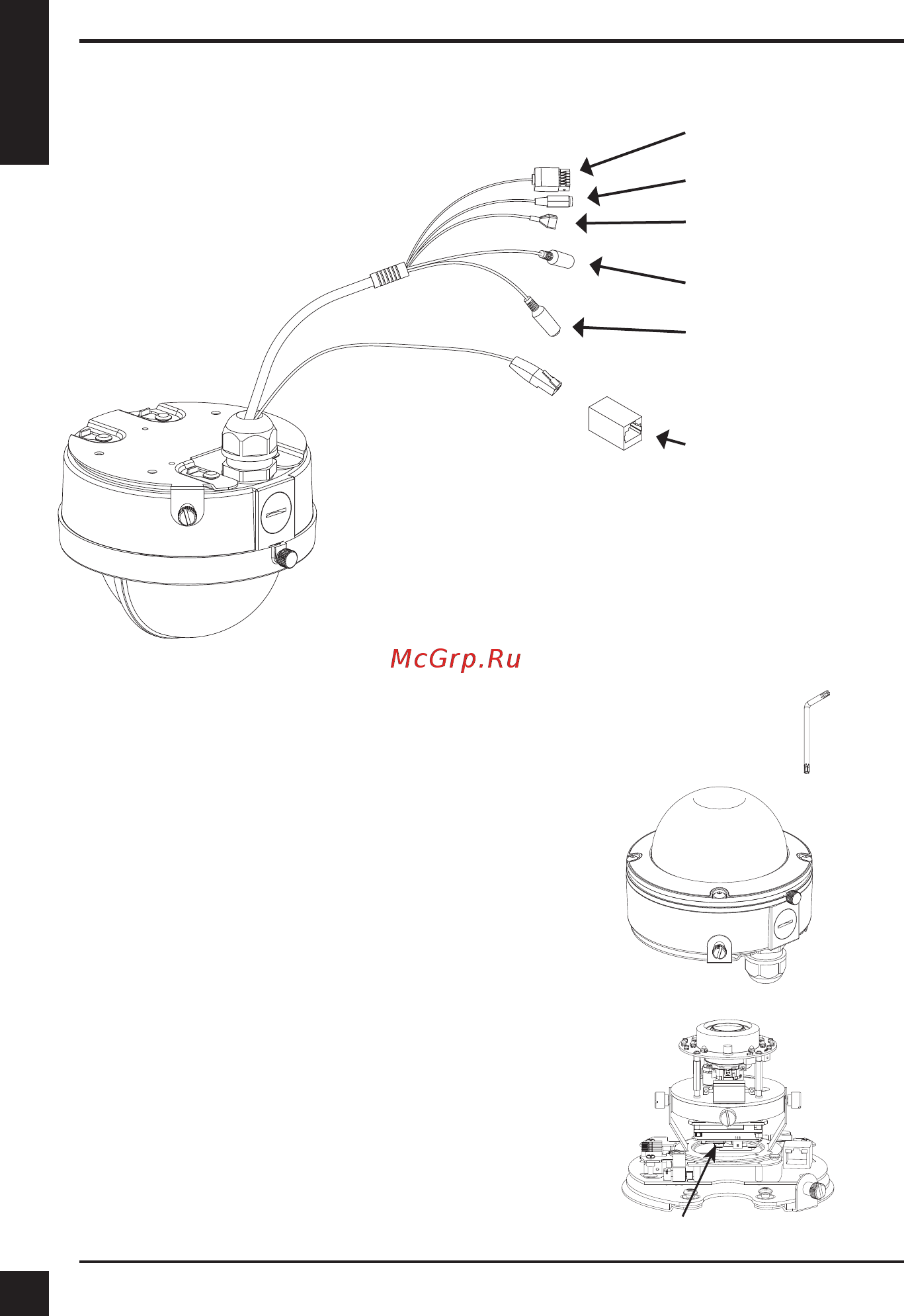

2. Hardware Overview
Install the SD Card
Push the SD card into the camera with the
gold contacts oriented towards the base of
the camera. To eject the SD card, push the
SD card into the slot.
3. SD Card Installation
Disassemble the Camera
Open the camera enclosure by loosen the
4 screws. Lift the dome off the base of the
camera.
Power Connector
Connects to 12 V DC power
RJ-45 Extension connector
RJ-45 connector for Ethernet
which can also be used to power
the camera using Power over
Ethernet (PoE)
Reset Button
Resets camera to factory
default settings
Audio In
Connects to a microphone
DI/DO Wiring
I/O connectors for external
devices
Audio Out
Connects to speakers
Micro SD Slot
