касались с подвижными элементами и не
пережимались.
Подключение с помощью гибкого
шланга без металлической оплетки
При наличии возможности свободно про‐
верять состояние подсоединения на всем
его протяжении, допускается использо‐
вать гибкий шланг. Гибкий шланг должен
быть надежно закреплен на патрубках при
помощи хомутов.
Монтаж: следует использовать крон‐
штейн для резиновых шлангов. Необхо‐
димо всегда устанавливать прокладку.
Затем приступайте к выполнению подсое‐
динения. Гибкий шланг можно использо‐
вать при соблюдении следующих усло‐
вий:
– шланг не может нагреваться выше ком‐
натной температуры (выше 30°C);
– длина шланга не превышает 1500 мм;
–в шланге отсутствуют участки сужения
просвета;
– шланг не натянут и не перекручен;
– шланг не соприкасается с острыми
кромками или углами;
– шланг можно легко осмотреть для про‐
верки его состояния.
При выполнении проверки состояния гиб‐
кого шланга необходимо обследовать
шланг на предмет того, что:
– на обоих концах шланга и на всем его
протяжении отсутсвуют трещины, поре‐
зы и следы обгорания;
– материал шланга не стал жестким и со‐
храняет нормальную эластичность;
– на хомутах крепления отсутствует
ржавчина;
– срок службы шланга не истек.
При выявлении одного или нескольких де‐
фектов следует заменить шланг, а не ре‐
монтировать его.
ВАЖНО! По завершении монтажа
проверьте герметичность всех трубных
соединений. Проверку следует
выполнять с помощью мыльного
раствора, ни в коем случае не применяйте
для этого открытое пламя!
Газораспределительный узел находится
с обратной стороны панели управления.
ВНИМАНИЕ! Перед подключением
газа выньте вилку из розетки или
отключите предохранитель на щитке.
Закройте главный клапан подвода газа.
1
2
32
4
5

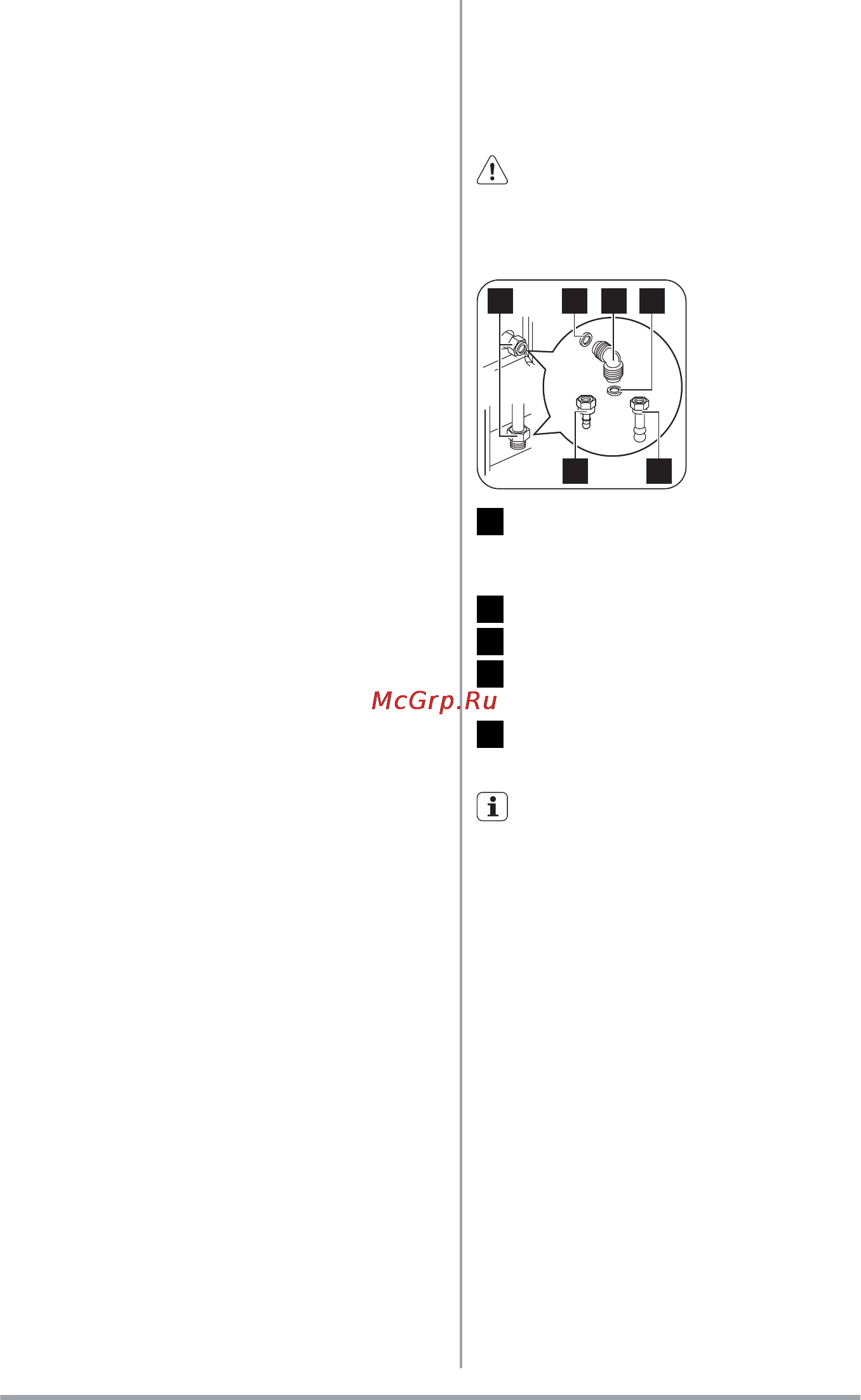

1 Патрубок для подсоединения к систе‐
ме газоснабжения (в приборе предус‐
мотрен только один штуцер)
2 Прокладка
3 Соединительный переходник
4 Штуцер для шланга, предназначенно‐
го для сжиженного газа
5 Штуцер для шланга, предназначенно‐
го для природного газа
Прибор налажен для использования
определенного газа. Для переналад‐
ки прибора на другой газ следует выбрать
штуцер для шланга из перечня. Необхо‐
димо всегда использовать уплотнитель‐
ную прокладку
Замена форсунок
1. Снимите решетки конфорок.
2. Снимите с горелок крышки и рассека‐
тели пламени.
3. С помощью торцевого ключа на 7 мм
демонтируйте форсунки и замените их
на те, которые соответствуют исполь‐
зуемому типу газа.
4. Установите детали на место, выпол‐
нив вышеприведенную последова‐
тельность действий в обратном поряд‐
ке.
