10 Legrin 505

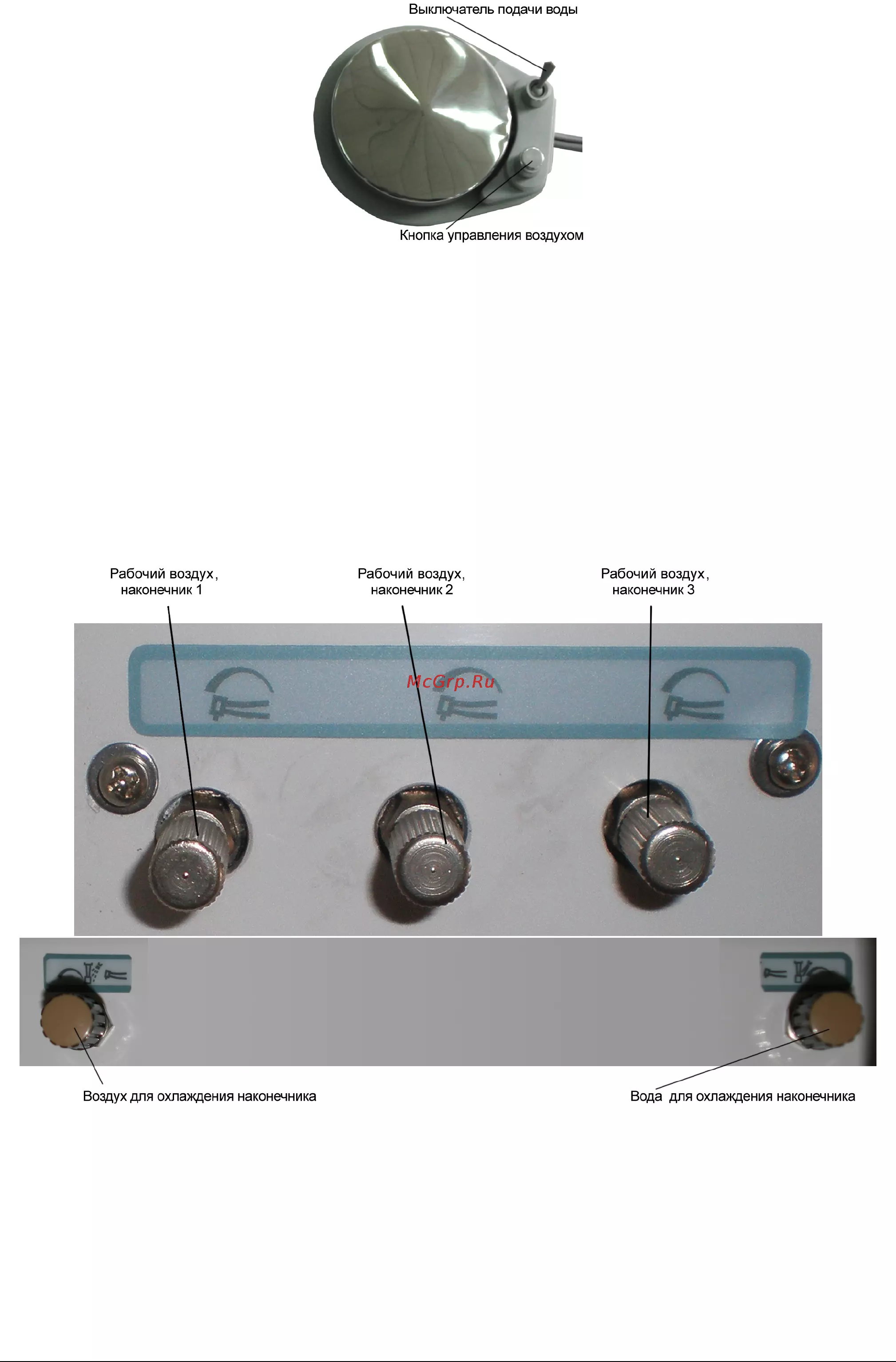

Рис. 5. Педаль

При работе с 4-х канальным наконечником в установке предусмотрена функция подачи сжатого воздуха для продувки

наконечника. Для подачи сжатого воздуха нажмите кнопку управления подачей воздуха, расположенную на педали

справа вверху (см. рис. 5). Для включения/выключения подачи воздуха нажимайте кнопку. управления.

Переключатель, расположенный слева вверху педали, включает/выключает подачу охлаждающей воды. Когда

переключатель находится на красной отметке, подача охлаждающей воды включена; в противном случае подача

охлаждающей воды выключена.

10.6. Регулировка давления рабочего воздуха и воды на входе наконечника

На нижней стороне инструментального столика расположены регуляторы, с помощью которых можно настроить

подачу рабочего воздуха, вспомогательного воздуха и воды охлаждения наконечников (рис. 6).

Рис. 6. Регуляторы давления воды и воздуха

Вращение регулятора по часовой стрелке уменьшает давление (расход), вращение против часовой стрелки

увеличивает давление (расход).
